Ürün ayrıntıları:
|
Sıradan uygulama: | sıvı, gaz, buhar | Ölçüm aralığı: | üst sınır URL'si(0,006-40) |
---|---|---|---|
Güç kaynağı: | 24VDC(±30%) | Dolum sıvısı: | Silikon yağı, inert yağ (isteğe bağlı) |
Çevre sıcaklığı: | -40~+85℃ | Proses Sıcaklığı: | -25~+125℃(>+125℃ özelleştirilebilir) |
Proses bağlantısı: | Flanş (isteğe bağlı) | Titreşim efektleri: | Maksimum aralığın <±1% (10~60Hz, S=0,07mm; 60~150Hz, g=9,8m/s2, herhangi bir yönde) |
Vurgulamak: | Ayarlanabilir Basınç Sensörü Vericisi,24VDC Gaz Basıncı Vericisi,IP67 Buhar Basıncı Vericisi |

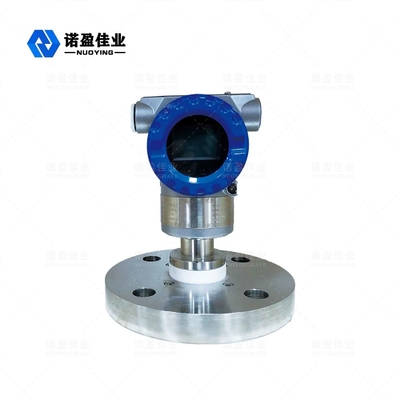

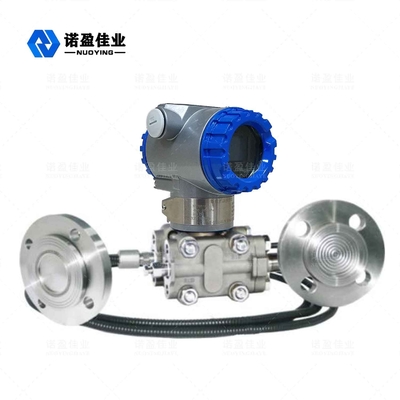

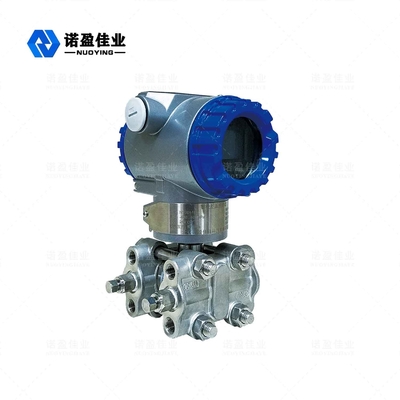

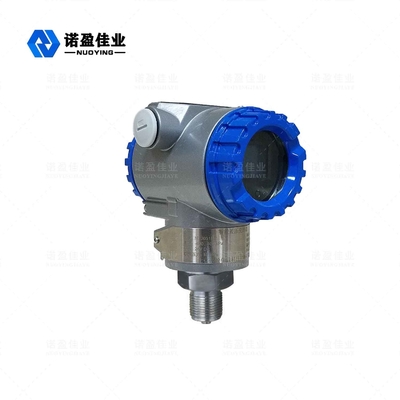

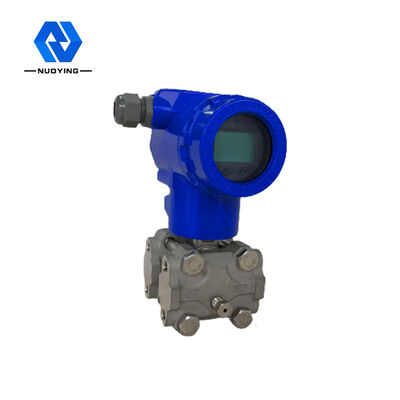

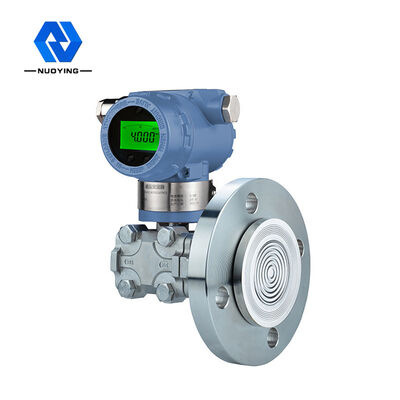

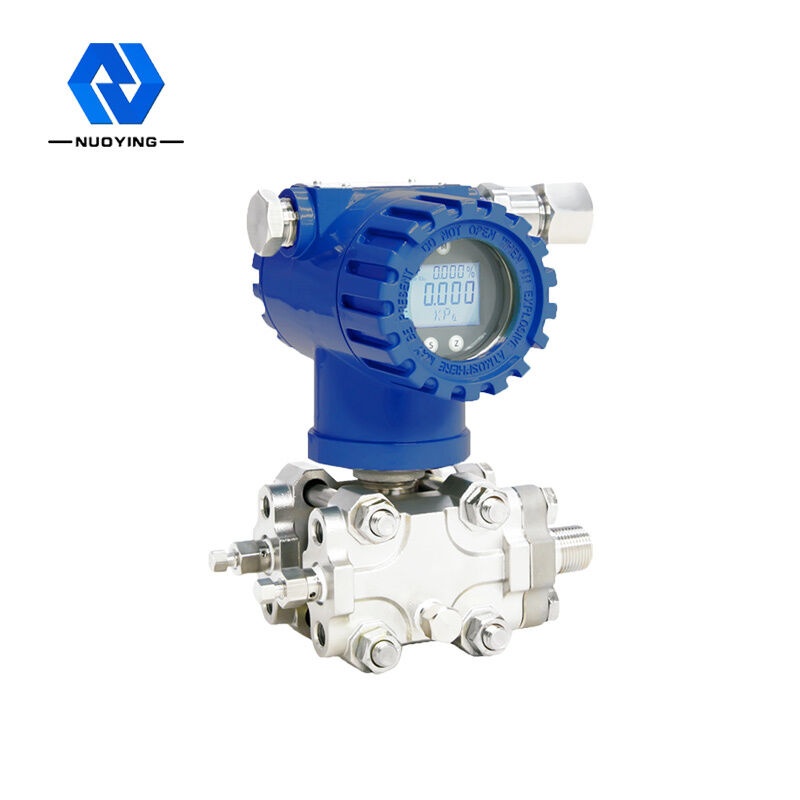

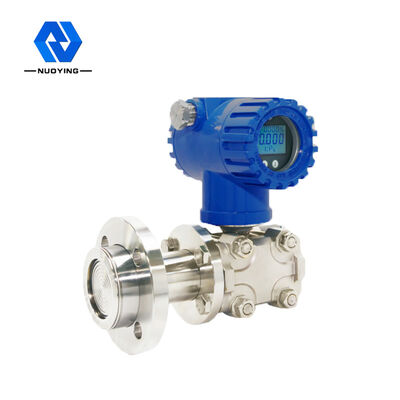

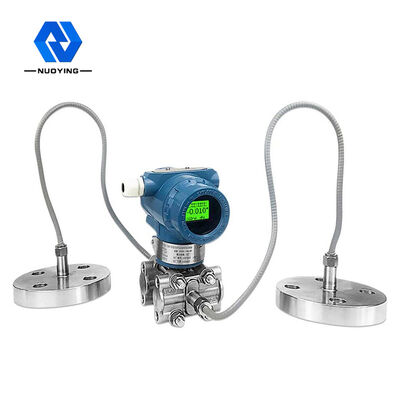

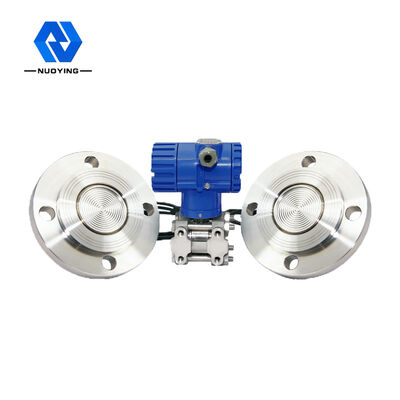

0.1~16s Ayarlanabilir 24VDC IP67 NY3051 Basınç Sensörü Vericisi
NP3051 serisi akıllı fark basınç/basınç vericisi, HART protokolüne uygun akıllı bir saha cihazıdır.Mikro harici işlemci ve HART iletişim devresinin tasarımında orijinal ithal diyaframı kullanarak, üst bilgisayar yazılımının herhangi bir destek HART iletişim protokolünü veya 268, 275 ve diğer elle çalıştırılan cihazlara uygun HART iletişim protokolünü iki kişi için saklayabilirsiniz. -way iletişim ve 5 haneli akıllı dijital LCD ekran ile, fark basınç/basınç değerini, çıkış akım değerini ve çıkış yüzde değerini görüntüleyebilirsiniz, hata ayıklama, Verici dijital ve akıllı işlevleri elde etmek için çok uygundur ve uyumlu Geleneksel 4 ~ 20mA analog çıkış sinyali ile, elde etmek için kontrol sistemini değiştirmemek ve analog metre değiştirilebilir.
NY3051 Basınç Sensörü Transmitteri Çalışma Prensibi
NP3051 serisi akıllı fark basınç/basınç vericisi, "adlı değişken kapasitans algılama düzeneğine sahiptir.δ" hazne aşağıdaki şekle bakın, proses basıncı izolasyon diyaframının her iki tarafındaki "δ" haznesinden iletilir, sıvıyı "δ" haznesine merkez diyaframa doldurur. üzerine etki eden iki taraf arasındaki basınç farkı için karşılık gelen bir deformasyon yer değiştirmesi ve bu yer değiştirme kapasitör kutup plakası üzerinde oluşan diferansiyel kapasitansa dönüştürülür Diferansiyel kapasitans bir elektronik devre tarafından standart bir çıkış sinyaline dönüştürülür.
NY3051 Basınç Sensörü Transmitteri Tasarım Özelliği
1. Yüksek hassasiyet ve iyi stabilite.
2. Sürekli kendi kendine teşhis, lineer kompanzasyon ve dijital ince ayar fonksiyonu ile.
3. Sıfır konumu ve aralığının yerel olarak ayarlanması gerçekleştirilebilir ve uzaktan el kumandası veya bilgisayar ile uzaktan ayarlama da gerçekleştirilebilir.
4. Farklı uygulamalara göre lineer veya karekök çıkış seçilebilir.
5. Sönümleme süresi 0.1~16s arasında değişecek şekilde ayarlanabilir.
6. KPa, Pa, InH20 bar vb. arasındaki basınç değeri birimi dönüşümü gerçekleştirilebilir.
7. Arıza/güvenlik anahtarı değiştirilerek arıza ve güvenlik modları ayarlanabilir.
8. Tek nokta, çok nokta ve patlama modu ile.
9. Elektrik kesintisi koruma fonksiyonu ile, elektrik kesintisi olduğunda çalışma verilerini otomatik olarak kaydedebilir.
10. Katı bileşenler, takılabilir baskılı devre kartı Küçük, hafif, güçlü ve darbeye dayanıklı.
11. İyi tek yönlü aşırı yük koruma özellikleri.
NY3051 Basınç Sensörü Verici Teknik Parametreler
Sıradan uygulama | sıvı, gaz, buhar |
Ölçüm aralığı | üst sınır URL'si(0,006-40) |
Güç kaynağı | 24VDC(±%30) |
Çevre sıcaklığı | -40~+85℃ |
Proses sıcaklığı | -25~+125℃(>+125℃ özelleştirilebilir) |
Güç etkisi | <0,005%/v |
Dolum sıvısı | Silikon yağı, inert yağ (isteğe bağlı) |
Titreşim efektleri | Maksimum aralığın <±1% (10~60Hz, S=0,07mm; 60~150Hz, g=9,8m/s2, herhangi bir yönde) |
Doğruluk Seviyesi | 0.1 derece, 0.2 derece |
Proses bağlantısı | flanş (isteğe bağlı) |
Koruma seviyesi | IP65 (isteğe bağlı) |
Patlamaya dayanıklı sınıf | Exia II CT6, Exd II BT5 (isteğe bağlı) |
NY3051 Basınç Sensörü Transmitteri Uygulama Alanı
NP3051 serisi akıllı fark basınç/basınç vericisi kuru petrol, kimya sanayi, elektrik enerjisi, hafif sanayi ve tıp gibi sektörlerde depolama tankı ortamının sıvı seviyesini ölçmek için uygundur. Yaygın olarak kullanılan bir seviye göstergesidir.
