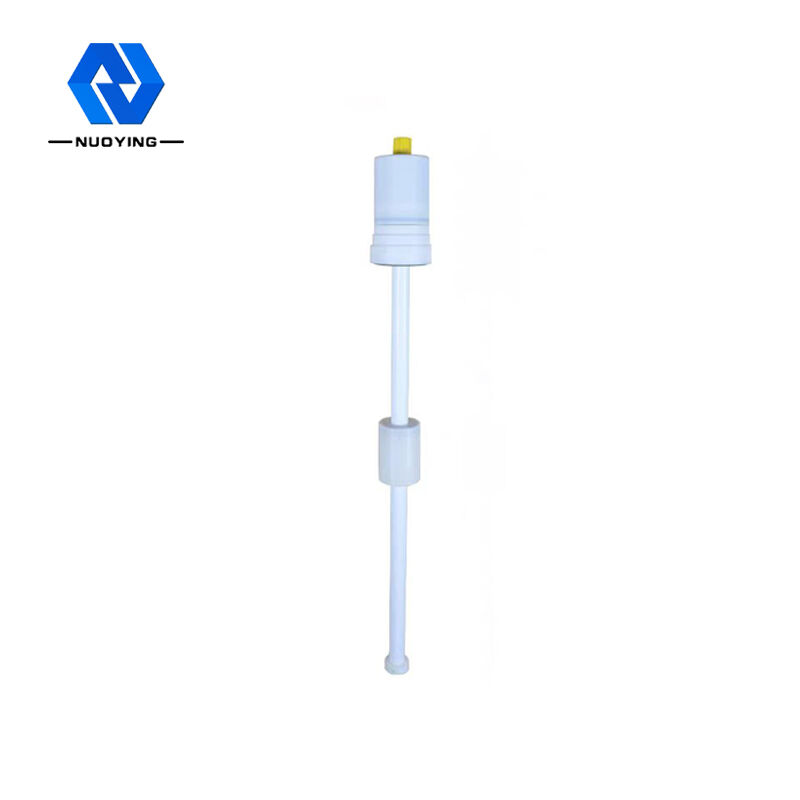

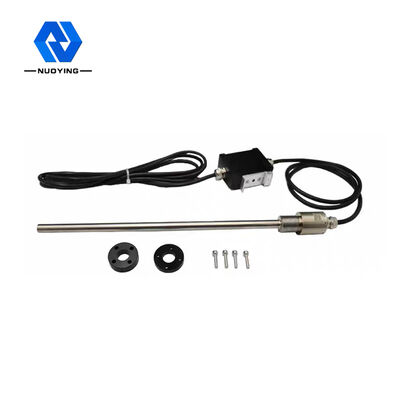

Petrokimya için 4-20mA HART Manyetostriktif Seviye Transmitteri

Petrokimya için 4-20mA HART Manyetostriktif Seviye Transmitteri

Marka Adı:	NUOYINGJIAYE
Model Numarası:	NYCZ500
Moq:	1 parça
fiyat:	Please Contact Me
Ödeme Şartları:	T/T
Tedarik Yeteneği:	1000 adet/ön ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Xi'an, Shaanxi, Çin

Sertifika:

Tipik uygulama:

Sıvı seviyesi ölçümü vb.

Ürün Modeli:

NYCZ500

yüzen malzeme:

F4, PP, 304, PTFE (isteğe bağlı)

Patlamaya Dayanıklı Sınıf:

ExdIICT6Gb (sertifikaya bakın)

Proses bağlantısı:

Diş, Flanş, Braket (isteğe bağlı)

Proses sıcaklığı:

-40~+200℃

İşlem baskısı:

-0.1~10.0MPa

Ölçüm aralığı:

0-50~5000mm(kablo tipi: 25m)

Ambalaj bilgileri:

karton, 40cm×30cm×30cm

Yetenek temini:

1000 adet/ön ay

Vurgulamak:

Şamandıra Topu Manyetostriktif Seviye Göstergesi

Sıvı Manyetik Şamandıra Seviye Göstergesi

Manyetik Sıvı Seviye Göstergesi

Ürün Açıklaması

NuoyingNYCZ500Mıknatıs sıkıştırıcı sıvı seviyesi ölçer Genel bakış

Ürün parametreleri

Tipik uygulama	Sıvı seviyesi ölçümü
Anten malzemesi	304, 316L (ihtiyaç duyulmaz)
Ölçme aralığı	0-50-5000 mm ((Kablo tipi: 25m)
Güç kaynağı	24VDC ((İki hat, dört hat)
Orta sıcaklık	-40~+200°C
Süreç basıncı	-0,1~2,0MPa
Süreç bağlantısı	Fil, Flanş, Bracket (ihtiyarlı)
Sinyal çıkışı	4...20mA/HART/RS485/Modbus...

Ürün Tanımı

NYCZ500 Mıknatıs sıkıştırıcı sıvı seviye ölçerinin çalışma prensibi

Magnetostriktif seviye ölçümcüsünün çalışma prensibi resimde gösterilmiştir.bir elektronik bölme ve ölçüm çubuğunda temas dışı yüzen bir topÖlçüm çubuğu manyetik sıkıştırıcı tel (dalga yönlendiricisi tel) ile donatılmıştır ve çubuk dalga yönlendiricisini çok iyi koruyan manyetik olmayan paslanmaz çelik tüpünden yapılmıştır.Magnetostriktif seviye ölçer çalışırkenElektronik bölmede bulunan darbe jeneratörü bir başlangıç atışı gönderir.
başlangıç darbeleri dalga kılavuzu telinde iletilir, dalga kılavuzu teline doğru ilerleyen dönen bir manyetik alan oluşturur. Bu mekanik dalga iki yönde yayılır,ölçüm çubuğunun ucuna ulaşan mekanik dalga, damper tarafından emilir.,Elektronik çöp kutusuna doğru giden mekanik dalga, elektronik çöp kutusuna monte edilmiş enerji alma mekanizması tarafından algılanır ve buna karşılık gelen bir akım darbesine dönüştürülür., ve enerji toplama mekanizması
Daha sonra ölçülen sıvı seviyesinin yüksekliğini doğru bir şekilde ölçmek için iki darbeler arasındaki zaman farkını hesaplar.

NYCZ500 Mıknatıs sıkıcı sıvı seviyesi ölçerinin tasarım özelliği

1Daha geniş uygulanabilirlik, çeşitli prob formları, çeşitli süreç bağlantı formları, çeşitli üretim malzemeleri, özelleştirilebilir tasarım;
2Güvenilirlik: Manyetostriktif seviye ölçümcüsü dalga kılavuzu ilkesini benimsemiş olduğundan, mekanik hareket eden bir parça yoktur, bu nedenle sürtünme ve aşınma yoktur.Tüm dönüştürücü paslanmaz çelik bir tüp içine kaplıdır, ve ölçüm ortamı temassız, güvenilir sensör çalışması, uzun ömürlü.
3Yüksek doğruluk: Manyetostriktif seviye ölçümcüsü dalga kılavuzu dürtüsü ile çalıştığından, ölçülen yer değiştirme, başlangıç dürtüsü ve bitiş dürtüsü zamanının ölçülmesiyle belirlenir.Bu nedenle ölçüm doğruluğu yüksek ve çözünürlük 0'dan daha iyi..01% FS, diğer sensörlerle bu doğruluğa ulaşmak zordur.
4. İyi güvenlik: Manyetostriktif seviye ölçerinin yüksek patlama geçirmezliği, içsel olarak güvenli, kullanımı güvenli, özellikle kimyasal malzemelerin ve yanıcı sıvıların ölçümü için uygundur.Ölçme sırasında tankın kapağını açmak gerekmez., manuel ölçümlerin güvensizliğini önler.
5Magnetostrictive seviye ölçerinin kurulumu ve bakımı kolaydır: Magnetostrictive seviye ölçerinin genellikle tankın üstündeki mevcut delikten kurulması,Özellikle yeraltı depolama tanklarının ve kullanımda olan tankların kurulumu için uygundur, ve kurulum sürecinde normal üretimi etkileyemez.

NYCZ500 Manyetostriktif Sıvı Seviye Ölçücüsü Uygulama Alanı

1Endüstriyel alan seviyesinin ölçümü ve kontrolü
2- Tank seviyesinin ölçümü ve kontrolü
3Kimyasal süreçte sıvı seviyesi kontrolü
4. İlaç tankının sıvı seviyesi kontrolü
5Gıda ve içecek tank kontrolü
6Baraj su seviyesi izleme
7İçme suyu ve kanalizasyon
8. Yağ-su arayüzünün ölçümü ve kontrolü
9. Benzin istasyonu ölçüm yönetim sistemi
10Diğer sıvı seviyesi ölçümü ve kontrolü...
