Ürün ayrıntıları:
|
| Sıradan uygulama: | sıvı, gaz, buhar | Güç kaynağı: | (12-36)VDC(±30%) |
|---|---|---|---|
| sinyal çıkışı: | 4...20mADC/HART/RS485. | Proses bağlantısı: | Flanş, diş (isteğe bağlı) |
| Proses Sıcaklığı: | -25~+125℃(>+125℃ özelleştirilebilir) | Ölçüm aralığı: | üst sınır URL'si |
| ev materyalleri: | Alüminyum, paslanmaz çelik (isteğe bağlı) | sönüm süresi: | 0.1～16s ayarlanabilir |
| Vurgulamak: | Flanş Basınç Sensörü Transmitteri,Sıvı Basınç Transmitteri 20mA,Gaz Basınç Transmitteri Sensörü |
||

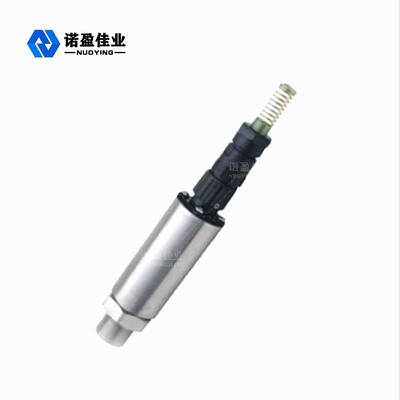

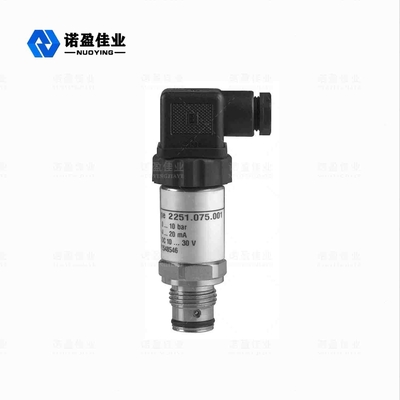

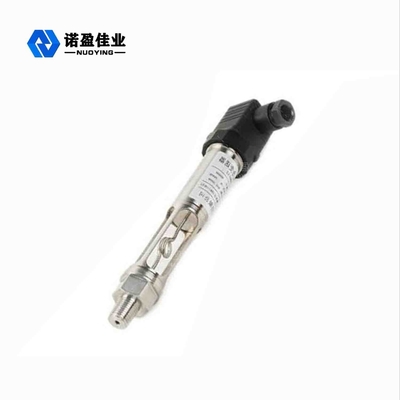

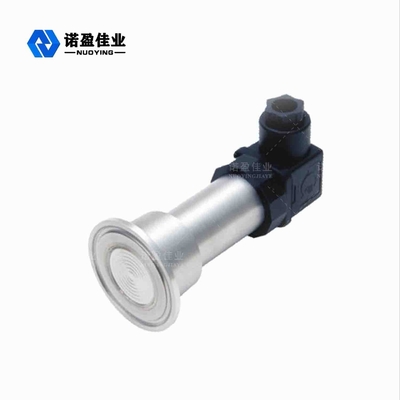

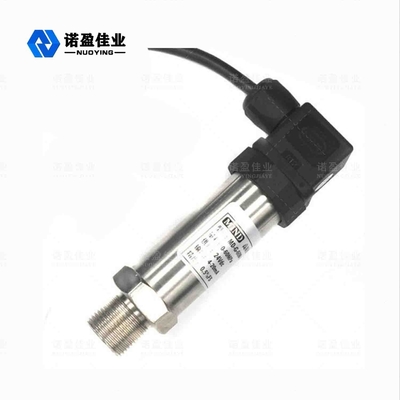

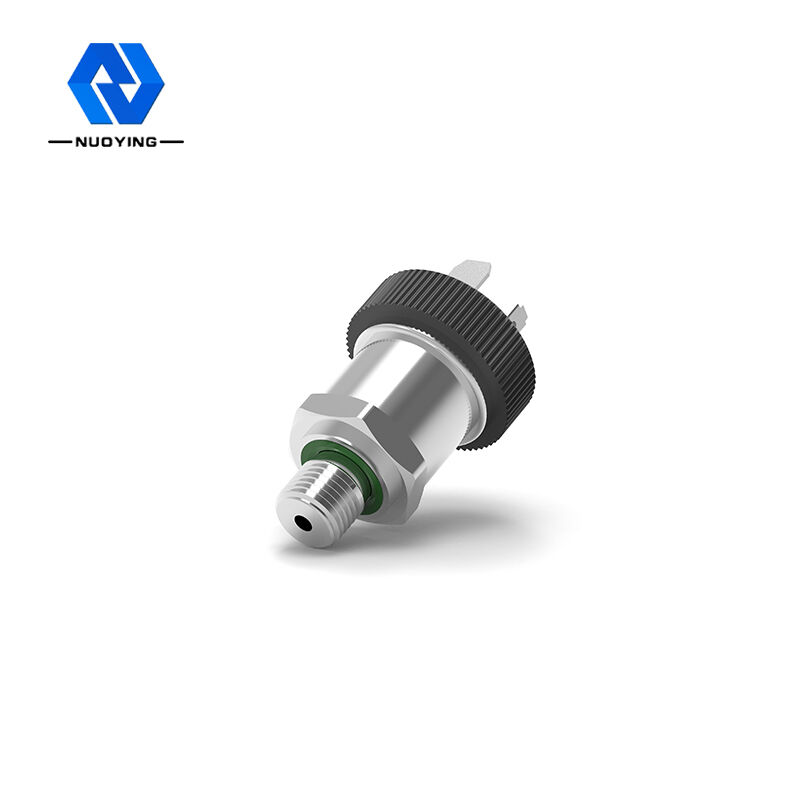

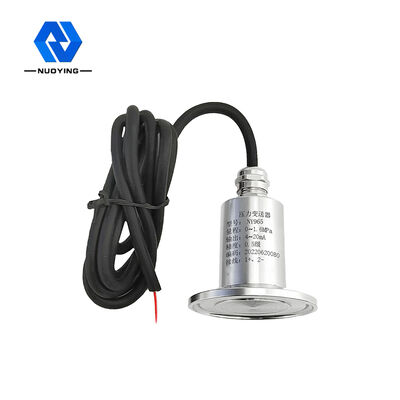

Kararlı Çıkış Yüksek Hassasiyet 20mA NP-93420 Basınç Sensörü Vericisi
NP93420 serisi difüzyon silikon basınç sensörlerinin tümü, dikkatli yapısal tasarım, sinyal işleme ve montajdan sonra ve yeni nesil basınç sensörlerinin test edilmesi ve üretimi için ulusal standartlara sıkı sıkıya bağlı olarak ithal çipler kullanır.Ürün serisi, kararlı çıktı, yüksek hassasiyet ve doğruluk ve iyi sıcaklık özelliklerine ve güçlü parazit önleme özelliğine sahiptir.
NP-93420 Basınç Sensörü Transmitteri Çalışma Prensibi
NP93420 serisi, fotolitografi, difüzyon ve diğer yarı iletken işlemlerle, belirli bir kristalin tek bir kristal silikon levhasında yarı iletken piezodirenç etkisi ve mikro işleme teknolojisinin kullanılmasıdır - Wheatstone köprüsü, harekete maruz kaldığında hassas diyafram oluşumu dış kuvvetlerin etkisi, direnç değişikliklerinde hafif bir değişiklik üretir, böylece bilgisayar sıcaklık kompanzasyonu, lazer direnç ayarı, sinyal amplifikasyonu ve diğer işlemlerden sonra, uyarma voltajı sinyal çıkışında köprü kol direnci değişir (bir çift büyür ve bir çift küçülür) standart bir çıkış sinyaline sahip bir basınç vericisi üretmek için araçlar ve sıkı montaj testi, kalibrasyon ve diğer işlemler.
NP-93420 Basınç Sensörü Verici Teknik Parametreler
| Sıradan uygulama | sıvı, gaz, buhar |
| Ölçüm aralığı | üst sınır URL'si |
| Güç kaynağı | (12-36)VDC(±30%) |
| Çevre sıcaklığı | -40~+85℃ |
| Proses sıcaklığı | -25~+125℃(>+125℃ özelleştirilebilir) |
| Sinyal Çıkışı | 4...20mADC/HART/RS485. |
| Sönümleme süresi | 0.1～16s ayarlanabilir |
| İzin verilen aşırı yük | Nominal aralığın iki katından az veya buna eşit |
| Uzun vadeli istikrar | ≤±0.2%FS/yıl |
| Doğruluk Seviyesi | 0.1 derece, 0.2 derece |
| Ev materyalleri | Alüminyum, paslanmaz çelik (isteğe bağlı) |
| Proses bağlantısı | Flanş, diş (isteğe bağlı) |
| Koruma seviyesi | IP65 (isteğe bağlı) |
| Patlamaya dayanıklı sınıf | Exia II CT6, Exd II BT5 (isteğe bağlı) |
Not: Ürünler, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
NP-93420 Basınç Sensörü Transmitteri Tasarım Özelliği
1. Kararlı çıkış, yüksek hassasiyet, parazit ve gürültü ve diğer faktörlerin nispeten küçük etkisi, amplifikatör devresinin karşılık gelen maliyeti azalır ve çözünürlük büyük ölçüde iyileştirilir.
2. Özel V / I entegre devre, az sayıda çevresel cihaz, yüksek güvenilirlik, basit ve kolay bakım, küçük boyut, hafif, kurulumu ve hata ayıklaması son derece kolay.
3. Alüminyum alaşımlı döküm kabuk, üç terminalli izolasyon, elektrostatik püskürtme koruma tabakası, sağlam ve dayanıklı.
4. 4-20mA DC iki telli sinyal iletimi, güçlü parazit önleme özelliği, uzun iletim mesafesi.
5. LED, LCD, gösterge üç çeşit gösterge ölçer kafası, alan okuması çok uygundur.Viskoz, kristal ve aşındırıcı ortamları ölçmek için kullanılabilir.
6. Tehlikeli ve patlayıcı alanlara uygulandığında, difüzyon silikon basınç vericisi kullanılır, ürün düşük akım, düşük voltaj, düşük güç tüketimi vb. özelliklere sahiptir. Kendinden güvenli patlamaya dayanıklı bir üründür ve aşağıdakilerle donatılmıştır. patlamaya dayanıklı sertifika.
7. Paslanmaz çelik ve özel koruyucu yapının kullanımı ve yıldırım, anti-parazit, aşırı voltaj, aşırı akım ve bir dizi korumanın amplifikasyon devresi, güvenilir sızdırmazlık korozyonunu ve zorlu çalışma ortamına karşı direnci artırmak için bir dizi koruma aracı, genel endüstriyel site ölçüm ve kontrol ihtiyaçları için tamamen uygundur.
NP-93420 Basınç Sensörü Transmitteri Uygulama Alanı
1.Petrol/petrokimya/kimyasal: doğru akış ölçümü ve kontrolü sağlamak için kısma cihazı ile.Boru hattı ve depolama tankının basıncını ve seviyesini ölçebilir.
2.Elektrik / şehir gazı / diğer şirketler ve işletmeler: yüksek stabilite ve doğruluk gerektiren ölçümler için.
3.Kağıt ve kağıt: Kimyasal ve aşındırıcı dirençli sıvılar gerektiren uygulamalar için.
4.Çelik/demir dışı metaller/seramikler: Yüksek stabilite ve yüksek doğruluğun gerekli olduğu fırın basıncı ölçümü vb. için.
5.Makine/Gemi İnşası: Yüksek hassasiyette sıkı kontrol (sıcaklık, nem vb.) altında kararlı ölçüm gerektiren yerlerde kullanılır.
