Ürün ayrıntıları:
|
| Sıradan uygulama: | Sıvılar (temiz su, yağlayıcılar, aşındırıcı sıvılar vb.) | Ölçüm aralığı: | üst sınır URL'si (0-4m;0-170m) |
|---|---|---|---|
| Güç kaynağı: | 24VDC(±5%) | Proses Sıcaklığı: | -10~+70℃ |
| sinyal çıkışı: | 4...20mADC/HART/RS485. | Proses bağlantısı: | Flanş, diş, Braket montajı (opsiyonel) |
| Vurgulamak: | 20mA Sıvı Seviye Transmitteri,Flanşlı Sıvı Seviye Transmitteri,Sıvı Seviye Sensörü Transmitteri |
||

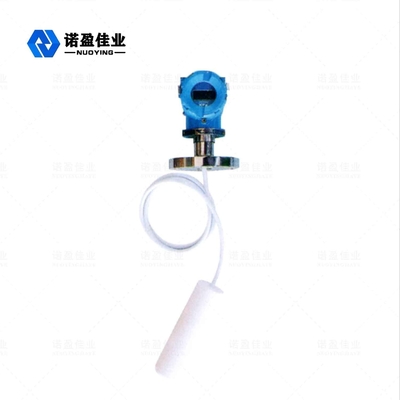

İyi Kararlılık ve Yüksek Hassasiyetli 20mA Sıvı Seviye Transmitteri
NH93420 serisi sıvı seviye vericisi, tamamen paslanmaz çelik tasarımlı, tamamen sızdırmaz dalgıç katı piezodirençli sıvı seviye ölçüm cihazıdır.Bu ürün, ünlü yabancı markaların yüksek stabilite ve yüksek güvenilirlikli piezodirençli basınç sensörlerinin yanı sıra yüksek hassasiyetli akıllı verici işleme devrelerini kullanır.Bit sinyali, standart bir elektrik sinyali çıkışına dönüştürülürken, hassas dijital sıcaklık kompanzasyon teknolojisi ve doğrusal olmayan düzeltme teknolojisini benimser.Su geçirmez kablo muhafaza ile kapatılmıştır ve havalandırma borusu, sıvı içinde uzun süre kullanılabilen kablonun içindedir.Entegre yapı ve standartlaştırılmış sinyal çıkışı, yerinde kullanım ve otomatik kontrol için kolaylık sağlar.Ürün, küçük boyutlu, hafif, kolay kurulum ve rahat kullanım ile iki telli bir sistemde çalışır.Petrol, kimya, enerji santralleri, kentsel su temini ve su sıcaklığı araştırma alanlarında sıvı seviyesi ölçümü ve kontrolü için uygundur.
Sıvı Seviye Transmitteri Çalışma Prensibi

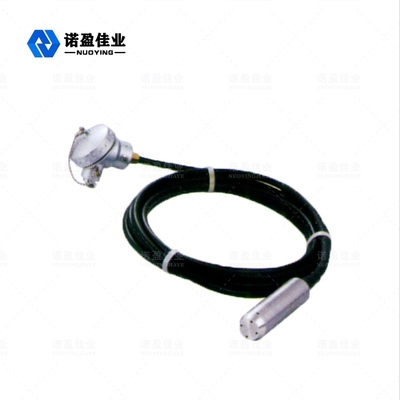

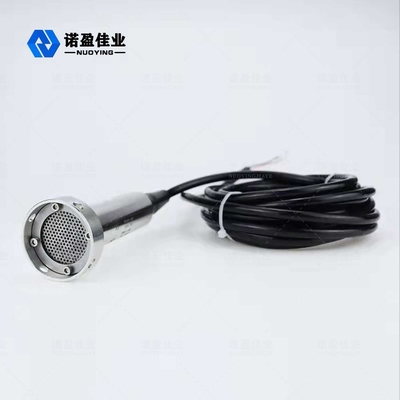

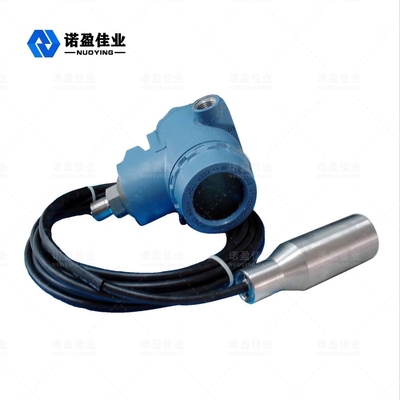

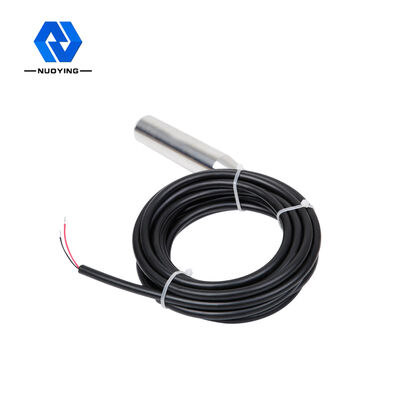

Seviye vericisi, yerleşik kılcal hortumlu özel bir gaz ileten kablo, basınca dayanıklı bir konektör ve bir sondadan oluşur.Suya daldırılabilir seviye göstergesinin prob yapısı, altta bir diyafram bulunan ve delikli bir plastik mahfaza ile kaplanmış paslanmaz çelik bir namludur.Sıvı seviyesi ölçümü, aslında, prob üzerindeki sıvının statik basıncı ile gerçek atmosfer basıncı arasındaki farktır ve daha sonra basınç farkı, seramik bir sensör (paslanmaz çelik filme bağlı) tarafından 4~20mA çıkış sinyaline dönüştürülür. ve elektronik bileşenler.
Statik basınç sıvı seviye transmiteri ölçülecek sıvı içinde belirli bir derinliğe konulduğunda sensörün sıvı yüzeyindeki basınç formülü şu şekildedir: PA=p*g h+Pa Sıvı seviye formülü şu şekilde elde edilir: h=PA -Po/p *g
Aynı zamanda, sıvının basıncı, hava ileten paslanmaz çelikten sensörün pozitif basınç odasına verilir ve daha sonra sıvı yüzeyindeki atmosferik basınç, dengelemek için sensörün negatif basınç odasına bağlanır. Sensörün arka tarafında Po, böylece sensör tarafından ölçülen basınç: PA-Po =p*gh
Sıvı yoğunluğu tek tip ise, statik basınç farkı sıvı seviyesi yüksekliği ile orantılıdır.
Sıvı Seviye Transmitteri Teknik Parametreleri
| Sıradan uygulama | Sıvılar (temiz su, yağlayıcılar, aşındırıcı sıvılar vb.) |
| Ölçüm aralığı | üst sınır URL'si (0-4m;0-170m) |
| Güç kaynağı | 24VDC(±5%) |
| Proses sıcaklığı | -10~+70℃ |
| Sinyal Çıkışı | 4...20mADC/HART/RS485. |
| Sönümleme süresi | 0.1～16s ayarlanabilir |
| Aşırı yük kapasitesi | <(U-15)/0.02A |
| diyafram malzemesi | 316L, seramik diyafram (isteğe bağlı) |
| Kasa Malzemesi | Alüminyum, paslanmaz çelik (isteğe bağlı) |
| Proses bağlantısı | Flanş, diş, Braket montajı (opsiyonel) |
| Koruma seviyesi | IP68 |
| Patlamaya dayanıklı sınıf | Exia II CT5, Exd II BT5 (isteğe bağlı) |
| Kararlılık performansı | ±0.05%FS/yıl;±0.1%FS/yıl |
| Canlı ekran | LCD (isteğe bağlı) |
Sıvı Seviye Transmitteri Tasarım Özelliği
1. İyi stabilite ve yüksek hassasiyet.
2. Yapı zariftir, sıvı seviyesini ölçmek için doğrudan ölçülen ortama konabilir ve kurulumu ve kullanımı çok uygundur.
3. Sağlam yapı, hareketli parça yok, yüksek güvenilirlik ve uzun hizmet ömrü.Yüksek viskoziteli sudan, yağdan macuna kadar yüksek hassasiyette ölçüm yapılabilir ve ölçülen ortamın köpürme, çökelme ve elektriksel özelliklerinden etkilenmez.
4. Geniş sıcaklık telafisi aralığı.
5. Güç kaynağı ile ters polarite koruması ve aşırı yük akımı sınırlama koruması, yıldırım önleme, radyo frekansı paraziti önleme.
Sıvı Seviye Transmitteri Uygulama Alanı
Hidrostatik giriş seviye vericisi (giriş seviye ölçer), petrokimya, metalurji, elektrik, ilaç, su temini ve drenaj ve çevre koruma gibi sistemlerde ve endüstrilerde çeşitli ortamların seviye ölçümü için uygundur.Aynı zamanda, hidrostatik seviye ölçer, kentsel su temini ve drenajı, kanalizasyon arıtma, yeraltı suyu, rezervuar barajları, nehirler, okyanuslar ve diğer su seviyesi izleme alanlarında da yaygın olarak kullanılmaktadır.
