Ürün ayrıntıları:
|
| Sıradan uygulama: | Boru içi sıvı akış ölçümü | Anten Malzemesi: | PFA (isteğe bağlı) |
|---|---|---|---|
| Güç kaynağı: | AC220V 50Hz /DC24V/3.6V | Çevre sıcaklığı: | -25~+60℃ |
| Proses bağlantısı: | Flanş (isteğe bağlı) | Sönüm zaman sabiti: | 0 ila 100 saniye arasında sürekli değişken (%90) zaman kademelendirmesi seçilebilir |
| sinyal çıkışı: | Analog çıkış, frekans çıkışı, alarm çıkışı, darbe çıkışı | ||
| Vurgulamak: | Boru Hattı Elektromanyetik Akış Ölçer,Sıvı Elektromanyetik Su Sayacı,Elektromanyetik Sıvı Seviye Transmitteri |
||

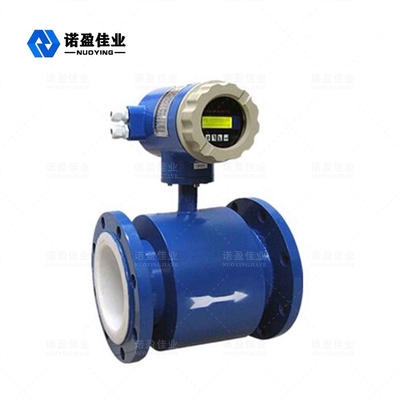

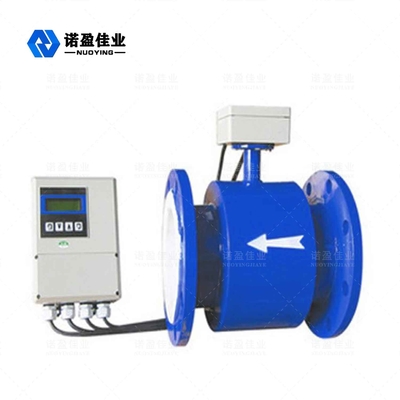

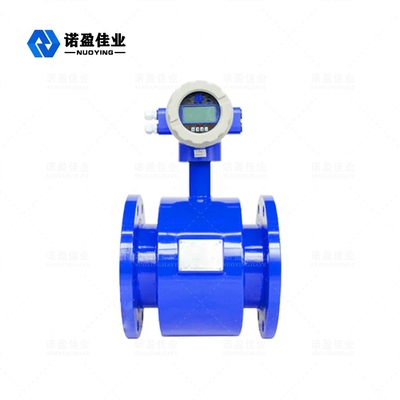

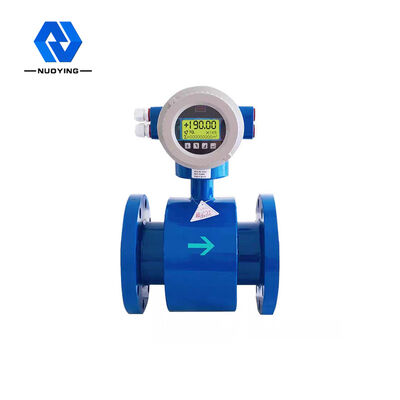

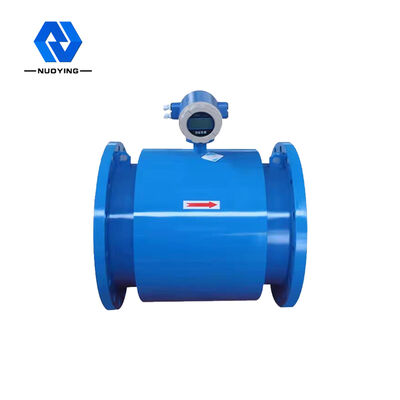

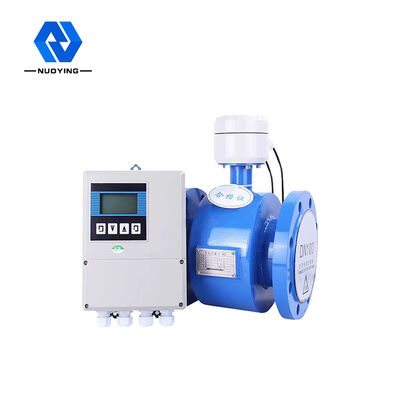

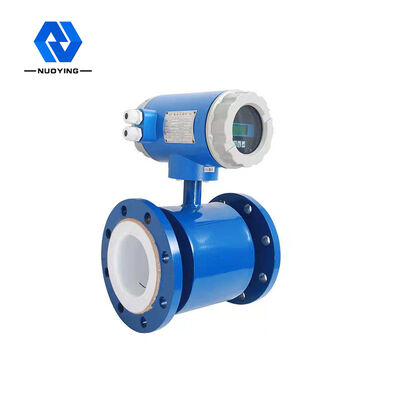

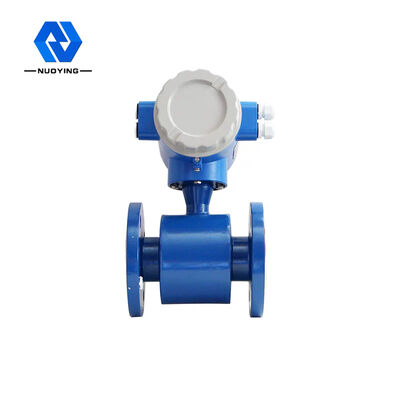

Çeşitli Çıkışlar Boru İçi Sıvı Akışı Ölçümü NYLD Boru Hattı Tipi Elektromanyetik Akış Ölçer
NYLL tipi elektromanyetik debimetre, yüksek doğruluk ve yüksek güvenilirliğe sahip bir tür debimetredir.Kapalı borularda iletken sıvıların ve bulamaçların hacim akışını ölçmek için kullanılır ve çelik, elektrik, petrol, kimya, kömür, metalurji, mineraller, kağıt yapımı, su temini ve drenaj, gıda, ilaç ve diğer alanlarda yaygın olarak kullanılır. endüstriler.
NYLD Elektromanyetik Debimetre Çalışma Prensibi
Ölçüm prensibi, Faraday'ın elektromanyetik indüksiyon yasasına dayanmaktadır.Yani: manyetik kuvvet hareket çizgilerini kesmek için manyetik alandaki iletken sıvı, iletken indüksiyon elektromotor kuvveti, E için: E = KBVD
D: ölçüm tüpünün iç çapı
K: enstrümantasyon sabitleri
V: ortalama akış hızının ölçüm tüpü bölümü
B: manyetik indüksiyon gücü
Akışı ölçerken, akışkan, akış yönüne dik bir manyetik alan içinden akar.İletken bir sıvının akışı, ortalama akış hızıyla (yani hacim akışıyla) orantılı bir voltaj sinyaline neden olur.Endüklenen voltaj sinyali, sıvı ile doğrudan temas halinde olan iki elektrot tarafından algılanır ve bir kablo aracılığıyla bir amplifikatöre iletilir, bu daha sonra düzgün bir akım çıkış sinyaline dönüştürülür.
NYLD Elektromanyetik Akış Ölçer Teknik Parametreler
| Sıradan uygulama | Boru içi sıvı akış ölçümü |
| Anten malzemesi | PFA (isteğe bağlı) |
| Güç tüketimi | <15W (ve sensörle eşleşen güç tüketimi) |
| Sayaçlar | Pozitif toplam, negatif toplam |
| Güç kaynağı | AC220V 50Hz /DC24V/3.6V |
| Çevre sıcaklığı | -25~+60℃ |
| Proses bağlantısı | flanş (isteğe bağlı) |
| Sönüm zaman sabiti | 0 ila 100 saniye arasında sürekli değişken (%90) zaman kademelendirmesi seçilebilir |
| Koruma seviyesi | IP67, IP68, IP65 (isteğe bağlı) |
| Patlamaya dayanıklı sınıf | Exia II CT5 Ga, Exd II CT5 Gb(isteğe bağlı) |
| Sinyal çıkışı | Analog çıkış, frekans çıkışı, alarm çıkışı, darbe çıkışı |
NYLD Elektromanyetik Akış Ölçer Tasarım Özelliği
1. Ölçüm doğruluğu, sıvı yoğunluğu, viskozite, sıcaklık, basınç ve iletkenlikteki değişikliklerden etkilenmez.Ölçüm tüpünde engelleyici akış parçası yok, basınç kaybı yok ve düz boru bölümü için düşük gereksinim.
2. Dönüştürücü, doğrudan güneş ışığı altında veya karanlık odalarda okumayı kolaylaştıran sıvı kristal arkadan aydınlatmalı ekrana sahiptir.
3. Parametreleri ayarlamak için kızılötesi dokunmatik düğme, zorlu ortamlarda dönüştürücünün kapağını açmadan güvenle ayarlanabilir.
4. Akış ölçer, içinde üç akümülatör bulunan iki yönlü bir ölçüm sistemidir: ileri, geri ve toplam fark;ileri ve geri akışı görüntüleyebilir.
5. Ve çeşitli çıkışlara sahiptir: akım, darbe, dijital iletişim, HART.
6. Dönüştürücü kendi kendine teşhis alarm çıkışına, boş yük algılama alarm çıkışına, akış hızı üst ve alt limit alarm çıkışına, toplu kontrole ve diğer işlevlere sahiptir.
7. Sadece genel proses tespiti için değil, aynı zamanda mineral hamur, hamur ve macun sıvısının ölçümü için de kullanılabilir.
8. PFA artı ağ kaplama teknolojisini kullanan yüksek basınçlı elektromanyetik akış ölçer, yüksek basınç direnci, negatif basınç direnci, özellikle petrokimya, mineral ve diğer endüstrilere uygulanır.
9. Patlamaya dayanıklı tip sayaçlar, ilgili patlamaya dayanıklı yerlerde kullanılabilir.
