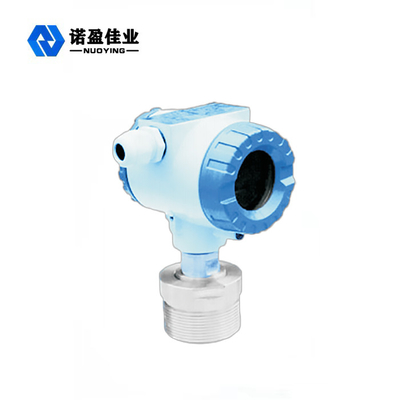

24VDC NY - LT Flanşlı Flanşlı Tip Sıvı Seviye Transmitteri Kolay Kurulum

Kolay Kurulum 24VDC NY-LT Flanşlı Tip Sıvı Seviye Transmitteri

NY-LT Flanşlı Tip Sıvı Seviye Transmitteri Çalışma Prensibi

Ölçülen ortamın basıncı, 8 odacıklı izolasyon diyaframı aracılığıyla merkezi ölçüm diyaframına iletilir (1199'lu LT ve DP/GP uzak transmiterler için, ölçülen basınç önce birincil izolasyon diyaframından ve tamamen sızdırmaz kapiler sistemden geçer. δ odasının izolasyon diyaframına iletilmeden önce silikon veya flor yağı) ve buradaki dolum yağı.Ölçüm diyaframının diğer tarafı vakum referans noktası olan AP tipi basınç transmiteri dışında, diğer çeşitlerin ölçüm diyaframının diğer tarafı, ölçülen fark basıncının atmosfer basıncı veya düşük basınç tarafıdır.Ölçüm diyaframı, yer değiştirmesi ölçülen ortamın basıncıyla orantılı olan ve yer değiştirmesi sadece 0.10 mm olan ön gerdirilmiş elastik bir elemandır ve ölçüm diyaframının konumu, her iki tarafındaki kapasitör sabit kutup plakaları tarafından tespit edilir. .Ölçüm diyaframının konumu, her iki tarafında bulunan kapasitör sabit kutuplu plakalar tarafından algılanır.Ölçüm diyaframının ve iki kapasitör sabit kutuplu plakanın diferansiyel kapasitansı, bir amplifikatör devresi tarafından doğrusal olarak 4-20mADC 2 telli akım sinyaline dönüştürülür.

NY-LT Flanşlı Tip Sıvı Seviye Transmitteri Tasarım Özelliği

1. Basınç, fark basıncı, sıvı seviyesi ve akış ölçümü için üstün ölçüm performansı.

2. Kolay kurulum için minyatür (2.4kg) tamamı paslanmaz çelik flanş

3. Optimum ölçüm için diğer ürünlerle uyumlu proses bağlantısı.

4. Mükemmel soğuk ve termal stabilite sağlayan, H-alaşımlı kılıflı (patentli teknoloji) dünyanın tek sensörü.

5. 16 bit bilgisayarlı akıllı verici.

6. Fieldbus ve alan kontrolü tabanlı teknolojiye yükseltmeyi destekler.

NY-LT Flanşlı Tip Sıvı Seviye Transmitteri Teknik Parametreler
