Ürün ayrıntıları:
|
modeli: | NYCSUL-501 | Röle Spesifikasyonu: | 5A 250VAC/30VDC |
---|---|---|---|
Akım çıkışı: | 4~20mA | Orta Sıcaklık: | -45 °C~ 95 °C |
Kurulum: | flanş/destek | Ölçüm aralığı: | liquid:20~30m; sıvı:20~30m; solid:10~15m katı: 10 ~ 15m |
Ekran çözünürlüğü: | 1cm | Çıkış Yükü: | 0~600Ω |
Vurgulamak: | Ultrasonik Sıvı Seviye Göstergesi 20mA,SS304 Ultrasonik Sıvı Seviye Göstergesi,Sıvı Ultrasonik Seviye Göstergesi |

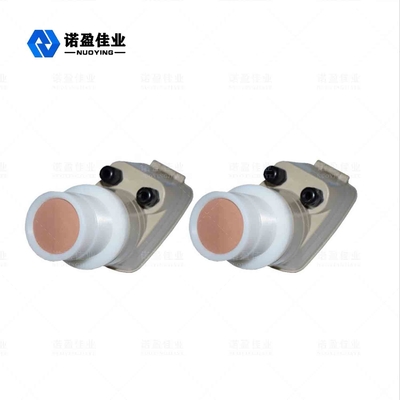

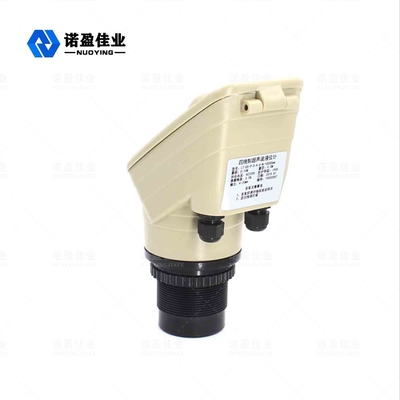

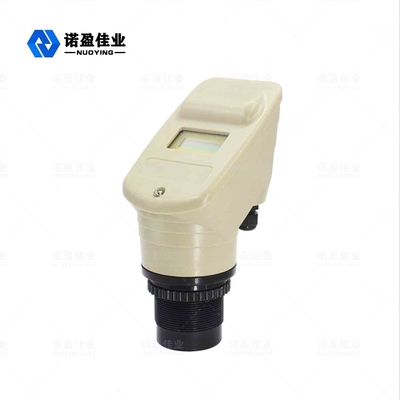

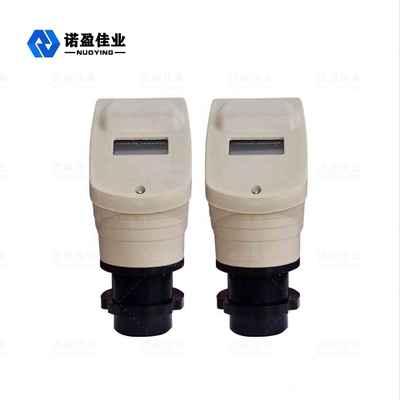

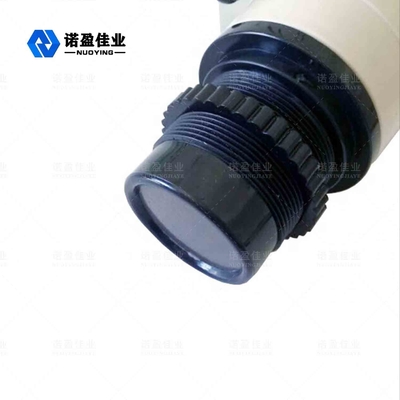

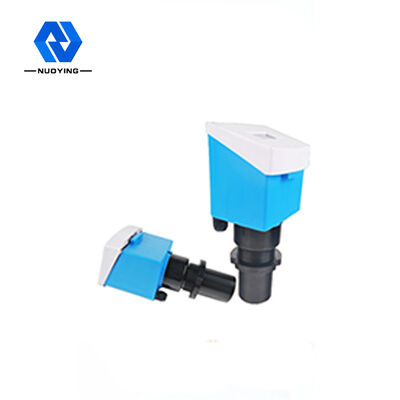

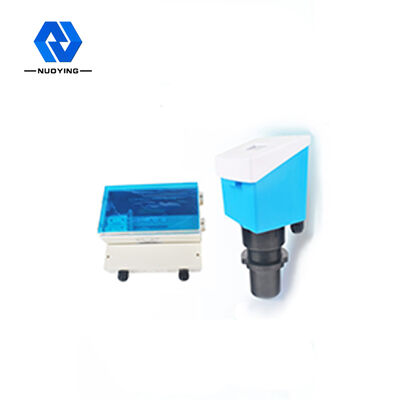

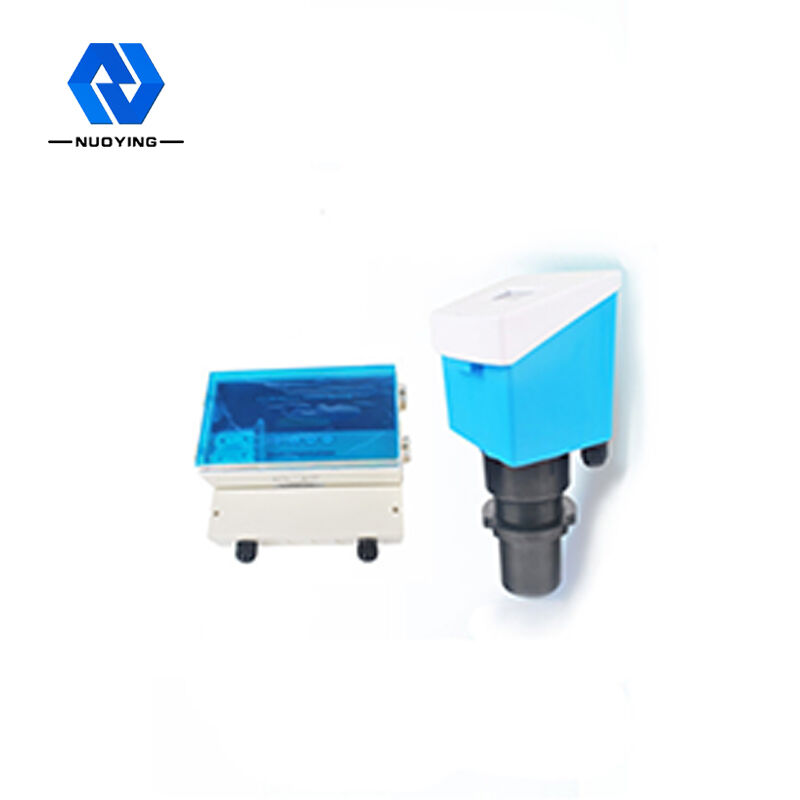

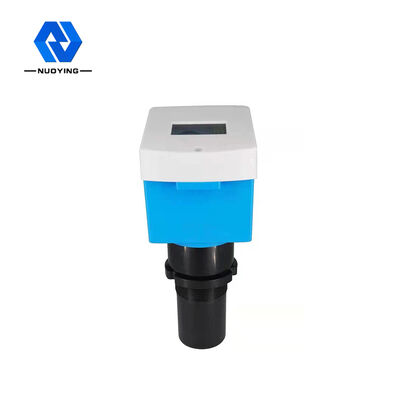

SS304 NYCSUL501 Ultrasonik Seviye Transmitteri 4~20mA Sıvı Seviye Transmitteri
NYCSUL501 Ultrasonik Seviye Vericisi
buNYCSULUltrasonik Seviye Ölçümü teknenin üstüne monte edilmiştir.kontrolü altındaelektronikbirim,prob ultrasonik yayarölçülen ortama dalga darbesi.Ultrasonik seviye ölçer, kabın üstüne monte edilmiştir.Elektronik ünitenin kontrolü altında, prob, elektronik ünitenin kontrolü altındaki nesneye bir ultrasonik darbe ışını iletir.Sesdalga ortamın yüzeyi tarafından yansıtılır, biryansıma yankı parçasıprob tarafından alınır ve elektrik sinyaline dönüştürülür.Akustik dalga, nesnenin yüzeyi tarafından yansıtılır.Yansıyan ekoların bir kısmı prob tarafından alınır ve elektrik sinyallerine dönüştürülür.Ultrasonik dalganın emisyonundan yeni alıma,zaman, probdan ölçülene olan mesafeyle doğru orantılıdırorta.elektronik birimzamanı algılar vebilinen ses hızına göre azaltılmış mesafeyi hesaplar.Ultrasonik dalganın yeniden iletilmesi ve yeniden alınması ile bilinen ses hızı arasındaki zaman farkına göre nesne seviyesinin değişimi belirlenir.Mikrodalga sinyali elektronik cihaz tarafından işlenir ve son olarak nesne seviyesi ile ilgili elektrik sinyaline dönüştürülür.Ortamın değerini elde etmek için çıkarma kullanındurum.Açık boru, yağ deposu, pompa istasyonu, su kulesi, baraj, açık alanlarda yaygın olarak kullanılmaktadır.kanal, seviyeler arasındaki fark vb.
NYCSUL501 Ultrasonik Seviye Verici Teknik Parametre
Ürün adı | Ultrasonik Seviye Sensörü |
Ölçüm aralığı | sıvı:20~30m;sağlam:10~15m |
Kör Alan | 0,6m~0,8m |
Kesinlik | Tam ölçüm aralığının %0,2'si (havada) |
Ekran çözünürlüğü | 1 cm |
Akım Çıkışı | 4~20mA |
Çıkış Çözünürlüğü | Tam ölçüm aralığının %0,03'ü |
Çıkış Yükü | 0~600Ω |
Röle Çıkışı | üst limit ve alt limit kontrolü |
Röle Spesifikasyonu | 5A 250VAC/30VDC |
parametre seti | 3 algılama düğmesi |
Orta Sıcaklık | -45°C~ 95°C |
Tespit Süresi | 1S |
Kurulum | flanş/destek |
Akustik Dalga Işın Açısı | 8°(3db) |
Basınç Aralığı | ±0.3MP |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlernın-ninkullanıcılar!
