Ürün ayrıntıları:
|
| modeli: | NY3051 | Sıradan uygulama: | sıvı, gaz, buhar |
|---|---|---|---|
| Ölçüm aralığı: | üst sınır URL'si (0,006-40) | Güç kaynağı: | 24VDC |
| Çevre sıcaklığı: | -40℃~+85℃ | Proses Sıcaklığı: | -25℃ ~+125℃ (>+125℃ özelleştirilebilir) |
| Güç etkisi: | <0,005% / h | Dolum sıvısı: | Silikon yağı (isteğe bağlı) |
| Vurgulamak: | Ayarlanabilir Sıvı Basınç Transmitteri,Buhar Fark Basınç Transmitteri,24VDC Basınç Sensörü Transmitteri |
||

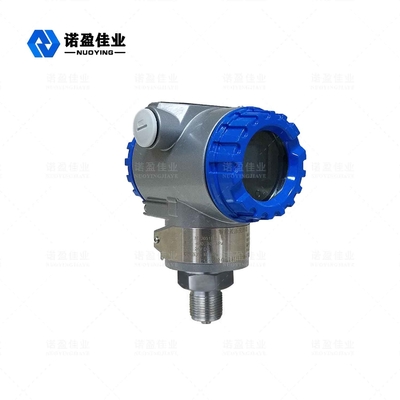

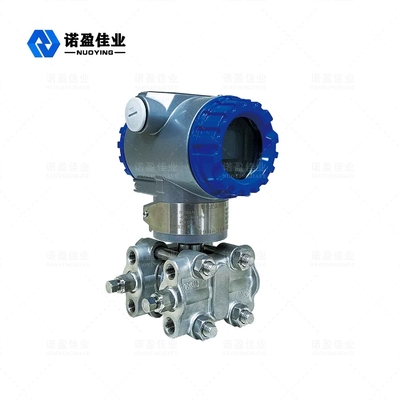

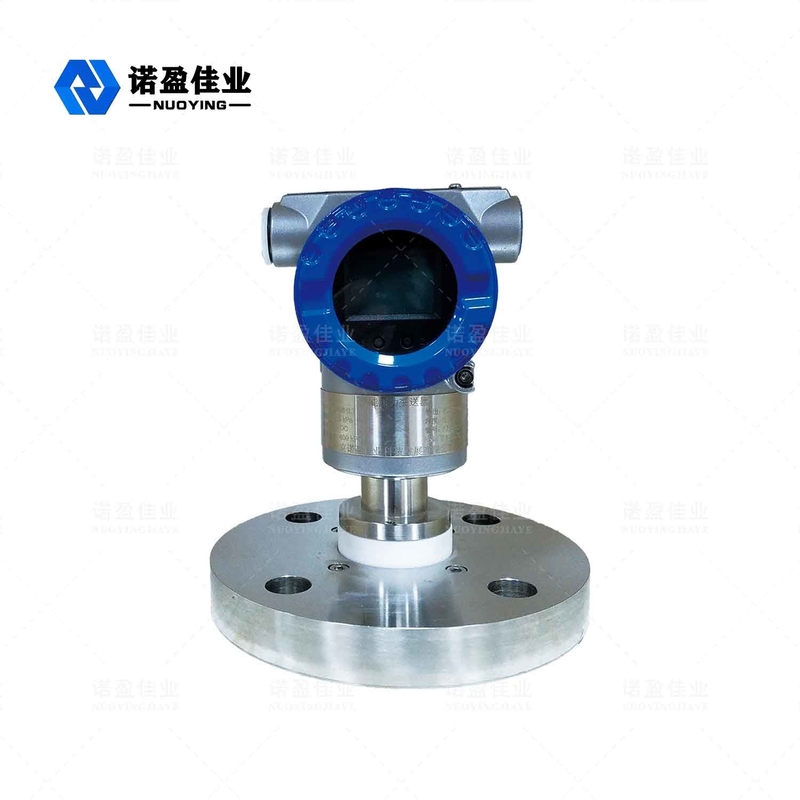

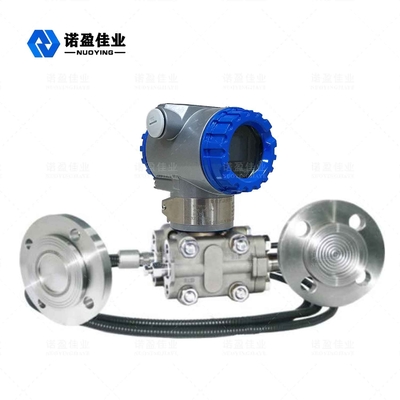

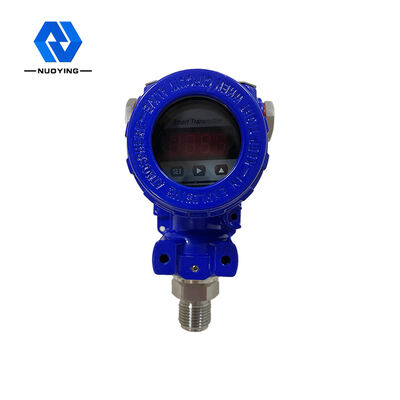

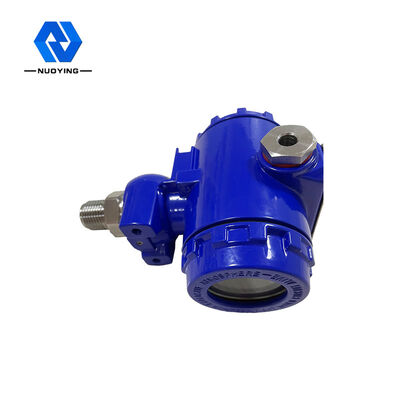

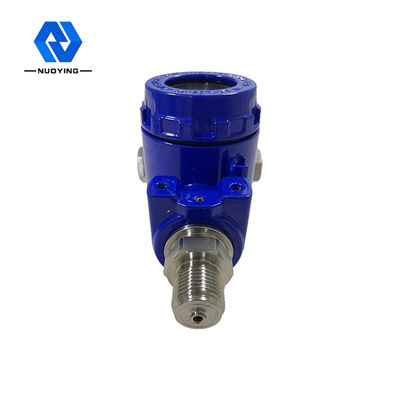

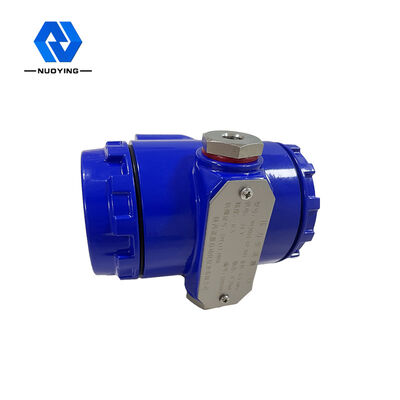

Yüksek Hassasiyetli NY3051 Ayarlanabilir Basınç Sensörü Verici Sıvı Gaz Buharı
NY3051 Ayarlanabilir Basınç Sensörü Transmitteri Çalışma Prensibi
NP3051 serisi akıllı fark basınç/basınç vericisi, "δ" odası adı verilen değişken bir kapasitans algılama tertibatına sahiptir, aşağıdaki şekle bakın,Sürekli kendi kendine teşhis, lineer kompanzasyon ve dijital ince ayar fonksiyonu ile.proses basıncı, izolasyon diyaframının her iki tarafındaki "δ" bölmesi aracılığıyla iletilir, doldurma sıvısı "δ" bölmesine merkez diyaframa iletilir.Sıfır konumu ve aralığının yerel ayarı gerçekleştirilebilir ve uzaktan el kumandası veya bilgisayar ile uzaktan ayar da gerçekleştirilebilir.Merkez diyafram, üzerine etki eden iki taraf arasındaki basınç farkı için karşılık gelen bir deformasyon yer değiştirmesi üreten bir gerilim elastik elemanıdır,Farklı uygulamalara göre lineer veya karekök çıkış seçilebilir.ve bu yer değiştirme, kapasitör kutup plakası üzerinde oluşan diferansiyel kapasitansa dönüştürülür.Sönümleme süresi 0.1~16s arasında değişecek şekilde ayarlanabilir.Diferansiyel kapasitans, bir elektronik devre tarafından standart bir çıkış sinyaline dönüştürülür.KPa, Pa, InH20 bar vb. arasında basınç değeri birimi dönüşümü gerçekleştirilebilir.
NY3051 Ayarlanabilir Basınç Sensörü Verici Teknik Parametreler
| Sıradan uygulama | sıvı, gaz, buhar |
| Ölçüm aralığı | üst sınır URL'si (0,006-40) |
| Güç kaynağı | 24VDC |
| Çevre sıcaklığı | -40℃~+85℃ |
| Proses sıcaklığı | -25℃~+125℃ (>+125℃ özelleştirilebilir) |
| Güç etkisi | <0,005% / h |
| Dolum sıvısı | Silikon yağı (isteğe bağlı) |
| Titreşim efektleri | Maksimum aralığın <±%1'i (60~150Hz, g=9.8m/s2, herhangi bir yönde) |
| Doğruluk Seviyesi | 0.1 derece |
| Proses bağlantısı | flanş (isteğe bağlı) |
| Koruma seviyesi | IP65 (isteğe bağlı) |
| Patlamaya dayanıklı sınıf | Exia II CT6 (isteğe bağlı) |
Not: Ürünler, kullanıcıların özel gereksinimlerine göre özelleştirilebilir!
