Ürün ayrıntıları:
|
Başvuru: | Sıvı/Gaz/Buhar | Ürün No.: | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III |
---|---|---|---|
Gösterge basıncı: | 0~5KPa~3.5MPa/0~0.1KPa~2MPa | sızdırmazlık basıncı: | 0~7KPa~100MPa |
mutlak basınç: | 0~20KPa~35MPa | Diyafram Malzemesi: | 316L (isteğe bağlı) |
Kesinlik: | 0.1/ 0.2 derece | Güç kaynağı: | 24VDC |
Çıktı: | 4... 20mA/HART/RS485/Modbus... | Görüntülemek: | LCD (isteğe bağlı) |
Vurgulamak: | 24VDC Diyaframlı Basınç Sensörü Vericisi,Sıvı Diyaframlı Basınç Vericisi,0.2 Dereceli Gaz Basıncı Sensörü Vericisi |

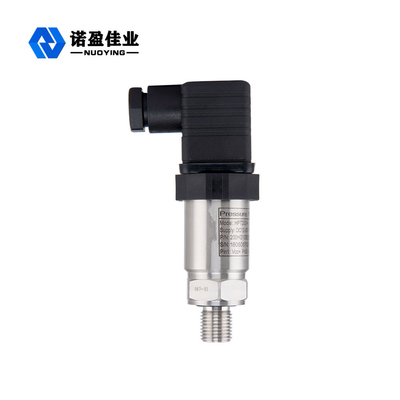

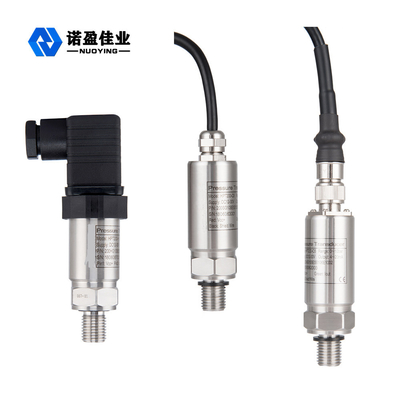

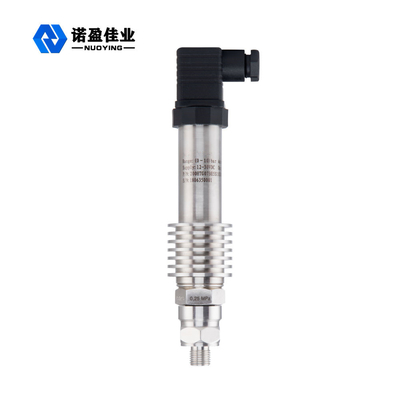

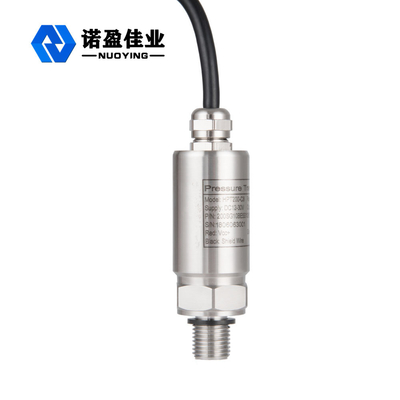

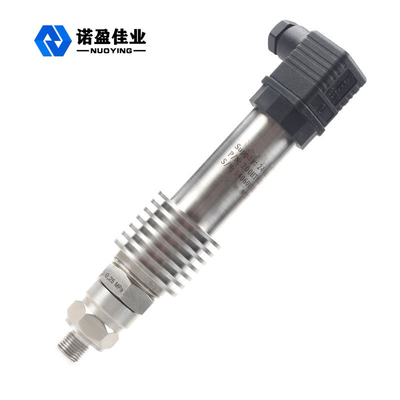

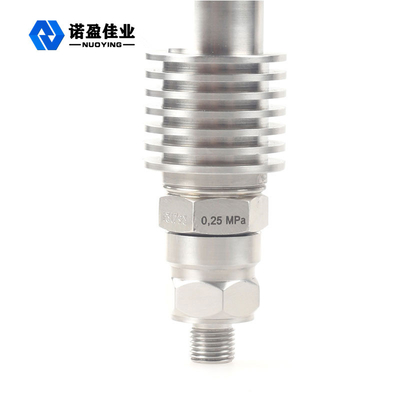

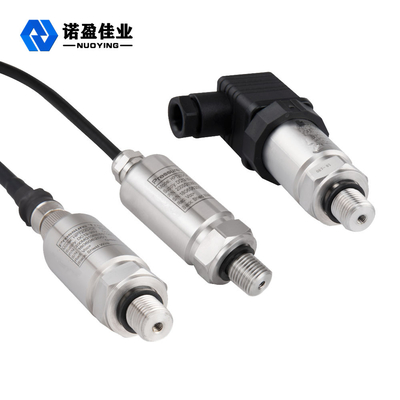

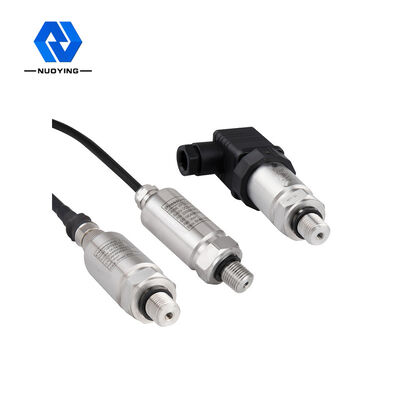

Sıvı gaz 24VDC 0.1/0.2 sınıfı için yüksek performanslı basınç diyafram sensörü vericisi
NP93420 serisi dağınık silikon basınç sensörleri, dikkatli yapısal tasarım, sinyal işleme ve montajdan sonra ve test için ulusal standartlara sıkı sıkıya bağlı olarak ve yeni nesil basınç sensörleri ürettikten sonra ithal edilen çiplerdir.Ürün serisi, kararlı çıktı, yüksek hassasiyet ve hassasiyet ve iyi sıcaklık özelliklerine ve güçlü parazit önleme özelliğine sahiptir.
çalışma prensibi
NP93420 serisi, litografi, difüzyon ve benzeri yarı iletken teknolojisinden yapılmış özel kristal monokristal silikon dilimlemede yarı iletken piezodirenç etkisi ve mikro mekanik işleme teknolojisinin kullanılmasıdır - dış kuvvet üretildiğinde hassas diyaframı oluşturur, Direnç değişiklikleri, uyartım voltajı sinyal çıkışında köprü kolu direnci değişikliğini (daha büyük bir çift daha küçük) yapın, Bilgisayar sıcaklık telafisi, lazer direnç ayarı, sinyal amplifikasyonu ve diğer işleme yöntemleri ve sıkı montaj algılama, kalibrasyon ve diğer işlemler, basınç standart çıkış sinyalli verici üretilmektedir.
Tasarım özelliği
• Çıkış stabildir, hassasiyet yüksektir, parazit ve gürültünün etkisi nispeten küçüktür, amplifikatör devresinin karşılık gelen maliyeti azalır ve çözünürlük büyük ölçüde iyileştirilir.
•Özel V/I entegre devresi, daha az çevresel cihaz, yüksek güvenilirlik, basit bakım, kolay, küçük boyut, hafiflik, kurulum ve hata ayıklama çok uygundur.
•Alüminyum alaşımlı döküm gövde, üç uçlu izolasyon, elektrostatik sprey koruyucu tabaka, dayanıklı.
•4-20mA DC iki telli sinyal iletimi, güçlü parazit önleme özelliği, uzun iletim mesafesi.
•LED, LCD, işaretçi üç gösterge kafası, alan okuması çok uygundur.Viskoz, kristal ve aşındırıcı ortamları ölçmek için kullanılabilir.
•Tehlikeli ve patlayıcı alanlarda difüzyonlu silikon basınç transmiteri kullanılmaktadır.Ürün, düşük akım, düşük voltaj ve düşük güç tüketimi özelliklerine sahiptir.Kendinden güvenli ve patlamaya dayanıklı bir üründür ve patlamaya dayanıklı sertifika ile donatılmıştır.
• Paslanmaz çelik malzeme ve özel koruma yapısı kullanımı ve amplifikatör devresi yıldırım, parazit önleyici, voltaj önleyici, aşırı akım ve bir dizi koruma aracı, güvenilir sızdırmazlık korozyon önleyici ve sert çalışma ortamı yeteneğini geliştirir , genel endüstriyel alan ölçüm ve kontrol ihtiyaçları için tamamen uygundur.
teknik parametreler
Başvuru | sıvı, gaz, buhar | |||
Ürün No. | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
Ölçüm aralığı | üst sınır URL'si | |||
Gösterge basıncı | sızdırmazlık basıncı | Mutlak Basınç | Gösterge basıncı | |
0~5KPa~3,5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |

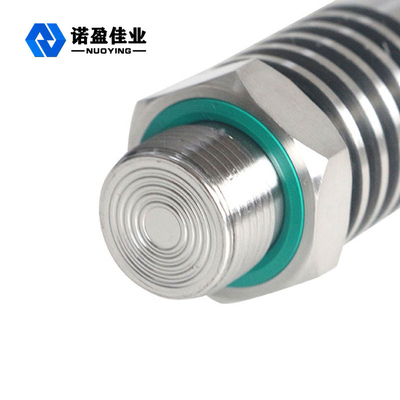

diyafram malzemesi | 316L(Opsiyonel) | |||
doğruluk derecesi | 0.1/0.2 derece | |||
Güç kaynağı | 24VDC | |||
Çıktı | 4... 20mA/HART/RS485/Modbus... | |||
Çevre sıcaklığı | -40~+85℃ | |||
Proses sıcaklığı | -25~+125℃(>+125℃ özelleştirilebilir) | |||

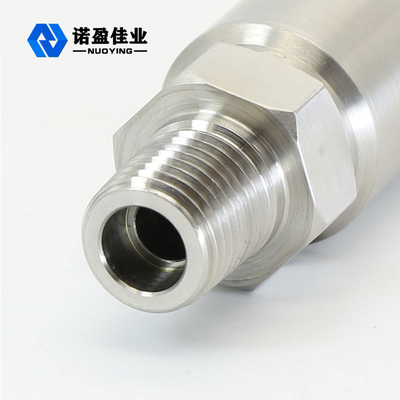

Bağ | dişli, flanş (Opsiyonel) | |||
Sönümleme süresi | 0.1~16s ayarlanabilir | |||
Aşırı yüklenmeye izin ver |
≤Anma aralığı 2 kez |
|||
Görüntülemek | LCD(Opsiyonel) | |||
Koruma seviyesi | IP67 | |||
Patlamaya dayanıklı sınıf | Exia ⅡCT6 Ga,ExdⅡCT6 Gb |
