Ürün ayrıntıları:
|
Sıradan uygulama: | sıvı, gaz, buhar | Ürün modelleri: | NY3051 |
---|---|---|---|
Dolum sıvısı: | Silikon yağı, inert yağ (seçilebilir) | Diyafram Malzemesi: | 316L 、 Ha C alaşımı (özelleştirilebilir) |
doğruluk derecesi: | 0.025、0.075、0.1、0.2 | sinyal çıkışı: | 4...20mA/HART/RS485/Modbus... |
Ortam sıcaklığı: | -40~+85℃ | Proses Sıcaklığı: | -25~+125℃(>125℃ özelleştirilebilir) |
Vurgulamak: | İnert Yağ Fark Basınç Transmitteri,Kapanma Koruması Basınç Transmitteri 20mA,316L Fark Basınç Transmitteri |

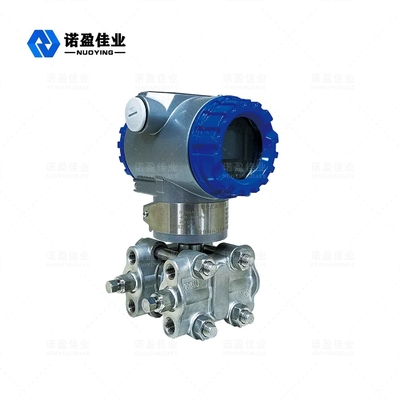

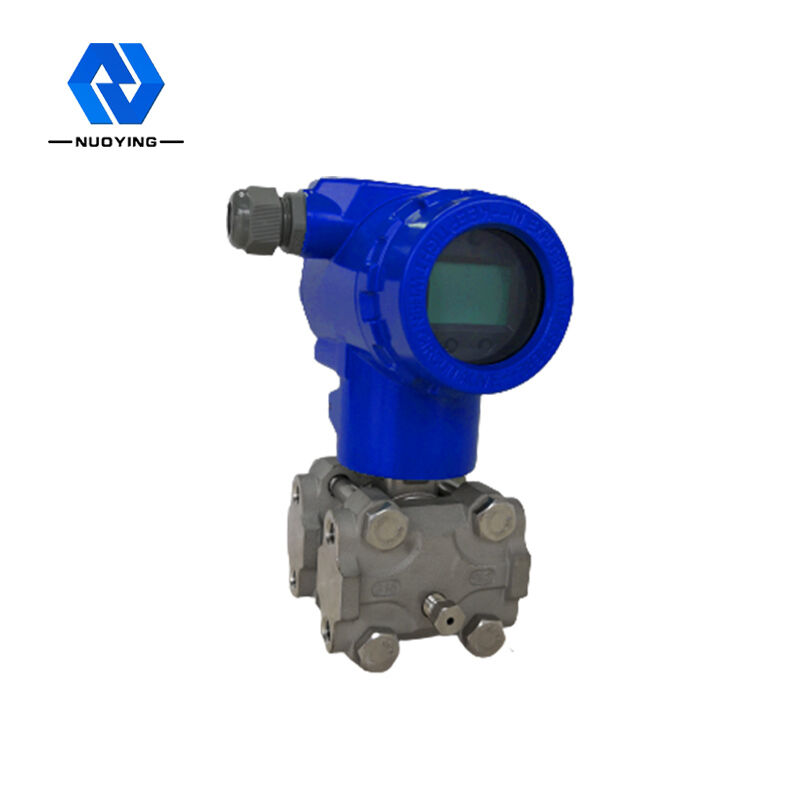

Yüksek Hassasiyetli Fark Basınç Transmitteri Kapanma Koruma Fonksiyonu
Çalışma prensibiFark Basınç Transmitteri
NY3051 serisi akıllı fark basınç / basınç transmitteri, “σ” Haznesi (aşağıdaki şekle bakınız) adı verilen değişken bir kapasitans algılama bileşenine sahiptir, haznenin her iki tarafındaki “σ” İzolasyon diyaframları aracılığıyla proses basıncı ve dolum sıvısı “σ” ye iletilir, odanın merkezi diyaframı.Merkezi diyafram, üzerine etki eden her iki taraftaki basınç farkı için karşılık gelen deformasyon yer değiştirmesini üreten ve bu yer değiştirme, kapasitör plakası üzerinde oluşturulan bir diferansiyel kapasitansa dönüştürülen, gerilmiş bir elastik elemandır.Diferansiyel kapasitans, bir elektronik devre tarafından standart bir çıkış sinyaline dönüştürülür.
Tasarım özelliğiFark Basınç Transmitteri
◎Yüksek doğruluk ve iyi stabilite
◎sürekli kendi kendine teşhis, lineer kompanzasyon ve dijital ince ayar fonksiyonları ile;
◎Sıfır konumun ve aralığın yerel ayarı gerçekleştirilebilir ve uzaktan manuel operatör ve bilgisayar aracılığıyla uzaktan ayar da gerçekleştirilebilir;
◎Doğrusal veya karekök çıkış farklı uygulamalara göre seçilebilir;
◎Sönümleme süresi 0,1 ile 16S arasında değişecek şekilde ayarlanabilir;
◎Basınç değeri birimi kPa, PA, inh2o, bar vb. arasında dönüştürülebilir.
◎Arıza ve güvenlik modları, arıza / güvenlik anahtarı değiştirilerek ayarlanabilir
◎Tek nokta, çok nokta ve patlama modlarına sahiptir.
◎ Kapanma koruma fonksiyonuna sahiptir ve güç kapalıyken çalışma verilerini otomatik olarak kaydedebilir;
◎sağlam bileşenler, geçmeli baskılı devre kartları, küçük, hafif, güçlü ve depreme dayanıklı;
◎iyi tek yönlü aşırı yük koruması
teknik parametrelerFark Basınç Transmitteri
Sıradan uygulama | Sıvı, gaz, buhar | ||||||||
ürün modeli |
NY3051 | ||||||||
ölçüm aralığı | Üst sınır URL'si | ||||||||
kod | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
URL(MPa) | 0.006 | 0.04 | 0.25 | 1.0 | 2.5 | 10 | 25 | 40 | |
Dolum sıvısı | Silikon yağı, inert yağ (seçilebilir) | ||||||||
diyafram malzemesi | 316L, Ha C alaşımı (özelleştirilebilir) | ||||||||
doğruluk derecesi | 0.025,0.075,0.1,0.2 | ||||||||
Güç kaynağı | 24VDC | ||||||||
Sinyal Çıkışı | 4...20mA/HART/RS485/Modbus... | ||||||||
Ortam sıcaklığı | -40~+85℃ | ||||||||
Proses Sıcaklığı | -25~+125℃(>125℃ özelleştirilebilir) | ||||||||

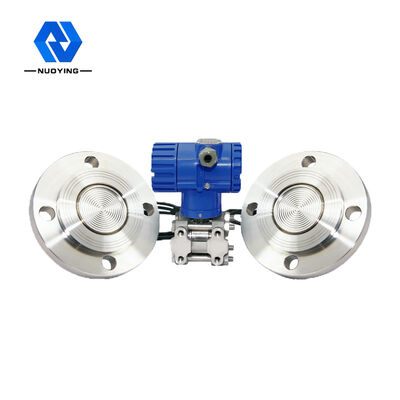

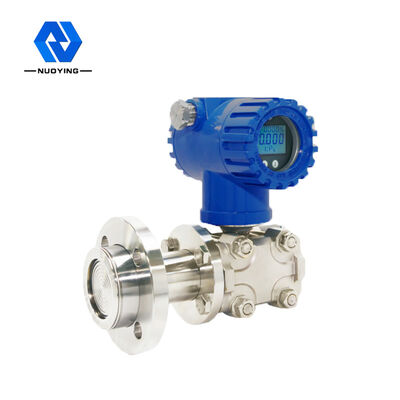

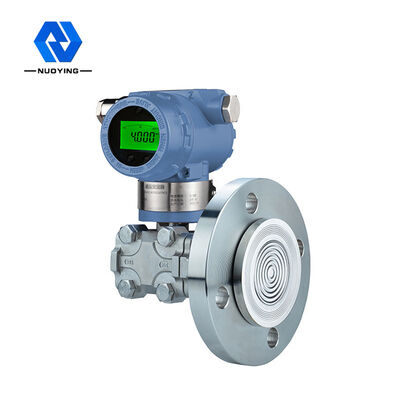

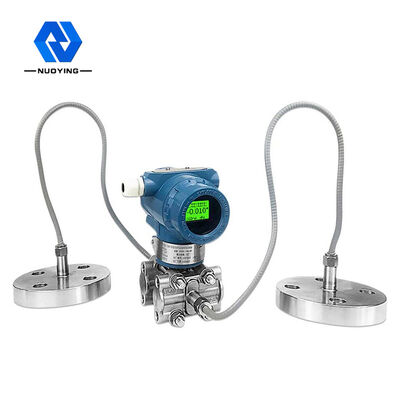

Proses bağlantısı | vida dişi, flanş (seçilebilir) | ||||||||
Sönümleme süresi | 0.1~16s ayarlanabilir | ||||||||

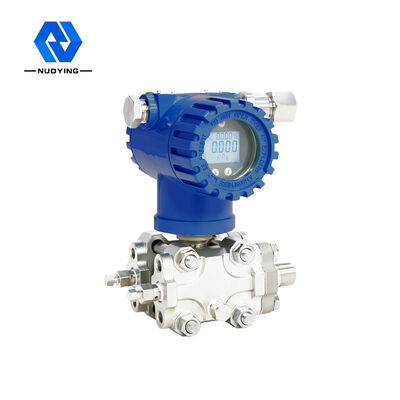

Alan ekranı | LCD (seçilebilir) | ||||||||
koruma seviyeleri | IP67 | ||||||||
Patlamaya dayanıklı sınıf | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
