Ürün ayrıntıları:
|
| Sıradan uygulama: | Sıvı gaz, buhar | Ürün modelleri: | NP-93420-IF |
|---|---|---|---|
| Patlamaya dayanıklı sınıf: | Exia II CT6 Ga，Exd II CT6 Gb（Ayrıntılar için sertifikaya bakın） | koruma seviyeleri: | IP67 |
| Proses bağlantısı: | vida dişi, flanş (seçilebilir) | sinyal çıkışı: | 4...20mA |
| Proses Sıcaklığı: | -25~+125℃(>125℃ özelleştirilebilir) | Güç kaynağı: | 24VDC |
| Vurgulamak: | IP67 Diyaframlı Basınç Sensörü Transmitteri,Vida Dişi Basınç Sensörü Transmitteri,20mA Basınçlı Sıvı Seviye Transmitteri |
||

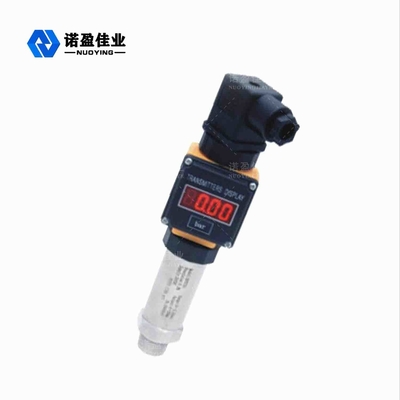

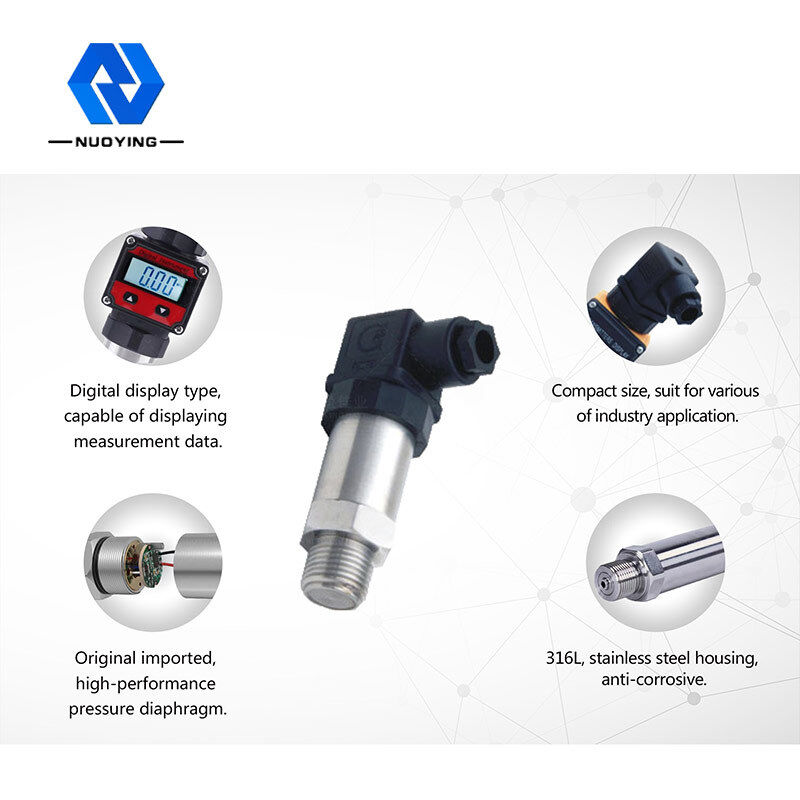

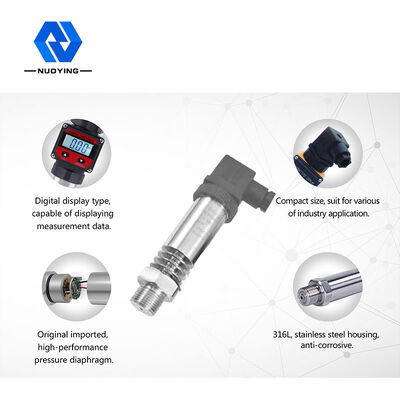

Basınç Transmitteri Orijinal İthal Yüksek Performanslı Basınç Diyaframı
Çalışma prensibiBasınç Transmitteri
NP93420 serisi, dış kuvvete maruz kaldığında hassas bir diyafram oluşturmak için fotolitografi, difüzyon ve diğer yarı iletken işlemlerle tek kristal silikon levhanın belirli bir kristal oryantasyonu üzerinde bir Wheatstone köprüsü üretmek için yarı iletkenlerin ve mikro işleme teknolojisinin piezodirenç etkisini kullanır.Bilgisayar sıcaklık kompanzasyonu, lazer direnç ayarı, sinyal amplifikasyonu ve diğer işleme yöntemlerinden sonra, uyarma voltajı sinyal çıkışında hafif bir değişiklik meydana gelir, özdirenç değişir ve köprü kolu direnci değişir (bir çift büyür ve diğeri küçülür). standart çıkış sinyallerine sahip basınç vericileri üretmek için montaj testi, kalibrasyon ve diğer işlemler.
Tasarım özelliğiBasınç Transmitteri

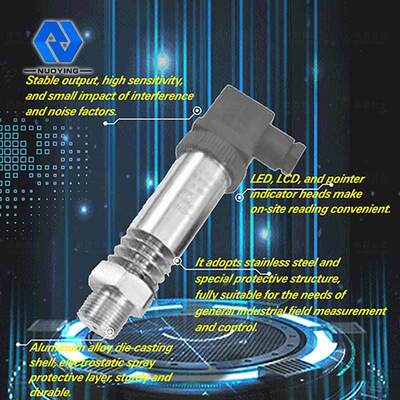

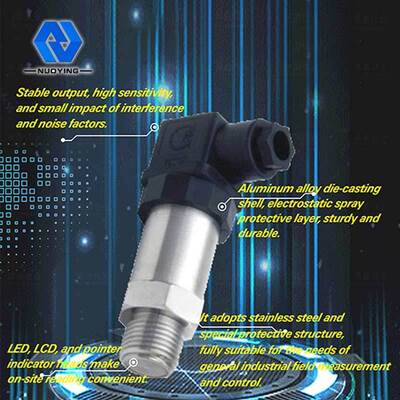

◎Çıkış stabildir, hassasiyet yüksektir, parazit ve gürültünün etkisi nispeten küçüktür, amplifikatör devresinin karşılık gelen maliyeti azalır ve çözünürlük büyük ölçüde iyileştirilir.
◎Adanmış V/I entegre devresi, az sayıda çevresel aygıt, yüksek güvenilirlik, basit ve kolay bakım, küçük boyut, hafiflik, son derece uygun kurulum ve hata ayıklama.
◎Alüminyum alaşımlı döküm kabuk, üç terminal izolasyonu, elektrostatik püskürtme koruyucu tabaka, sağlam ve dayanıklı.
◎4-20mA DC iki telli sinyal iletimi, güçlü parazit önleme özelliği ve uzun iletim mesafesi.
◎LED, LCD, işaretçi üç çeşit gösterge, yerinde okuma çok uygundur.Viskoz, kristal ve aşındırıcı ortamları ölçmek için kullanılabilir.
◎Tehlikeli ve patlayıcı alanlarda kullanıldığında, dağınık silikon basınç transmiteri kullanılır.Ürün, düşük akım, düşük voltaj ve düşük güç tüketimi özelliklerine sahiptir.Kendinden güvenli patlamaya dayanıklı bir üründür ve patlamaya dayanıklı bir sertifika ile donatılmıştır
◎Paslanmaz çelik malzemeler ve özel koruyucu yapıların yanı sıra yıldırımdan korunma, parazit önleme, anti-voltaj ve amplifikasyon devresinin aşırı akımı gibi bir dizi koruma önlemi, güvenilir sızdırmazlık ve korozyon önleyici ve anti-korozyon kabiliyetini artırır. zorlu çalışma ortamı ve genel endüstriyel alan ölçüm ve kontrolünün ihtiyaçlarını tam olarak karşılar
teknik parametrelerBasınç Transmitteri

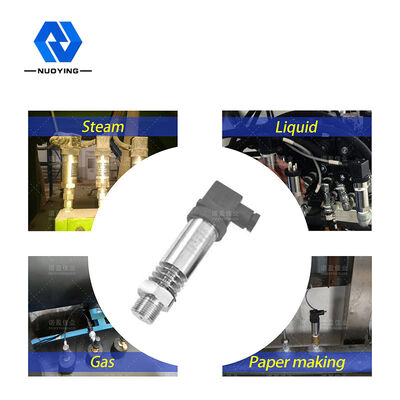

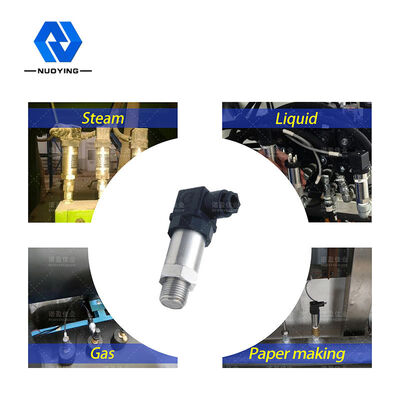

| Sıradan uygulama | Sıvı, gaz, buhar | |||
|
ürün modeli |
NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
| ölçüm aralığı | Üst sınır URL'si | |||
| Gösterge basıncı | Mühür göstergesi basıncı | mutlak basınç | Gösterge basıncı | |
| 0~5KPa~3,5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
| diyafram malzemesi | 316L (özelleştirilebilir) | |||
| doğruluk derecesi | 0.1,0.2 | |||
| Güç kaynağı | 24VDC | |||
| Sinyal Çıkışı | 4...20mA/HART/RS485/Modbus... | |||
| Ortam sıcaklığı | -40~+85℃ | |||
| Proses Sıcaklığı | -25~+125℃(>125℃ özelleştirilebilir) | |||
| Proses bağlantısı | vida dişi, flanş (seçilebilir) | |||
| Sönümleme süresi | 0.1~16s ayarlanabilir | |||
| izin verilen Aşırı Yük | anma aralığının ≤2 katı | |||
| Alan ekranı | LCD (seçilebilir) | |||
| koruma seviyeleri | IP67 | |||
| Patlamaya dayanıklı sınıf | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) | |||
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
