Ürün ayrıntıları:
|
| Başvuru: | Sıvı/Gaz/Buhar | Ürün No.: | NY3051 |
|---|---|---|---|
| Ölçüm aralığı: | 0.006MPa,0.04MPa,0.25MPa,1.0MPa,2.5MPa | Dolum sıvısı: | Silikon yağı, inert yağ (isteğe bağlı) |
| Diyafram Malzemesi: | 316L, Ha C alaşımı (özelleştirilebilir) | Hassas Sınıf: | Sınıf 0.025, sınıf 0.075, sınıf 0.1, sınıf 0.2 |
| Güç kaynağı: | 24VDC | ||
| Vurgulamak: | Buhar Basınç Sensörü Vericisi,Sınıf 0.1 Basınç Sensörü Vericisi,316L Sıvı Basıncı Dönüştürücü |
||

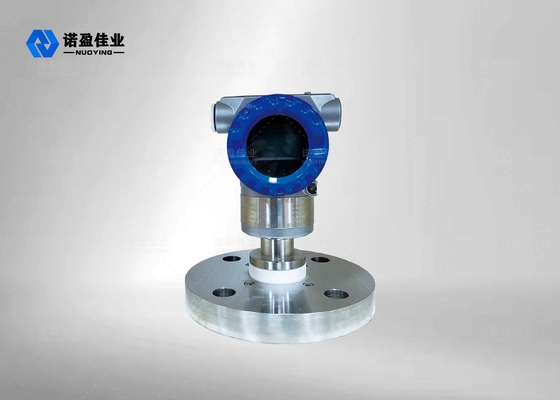

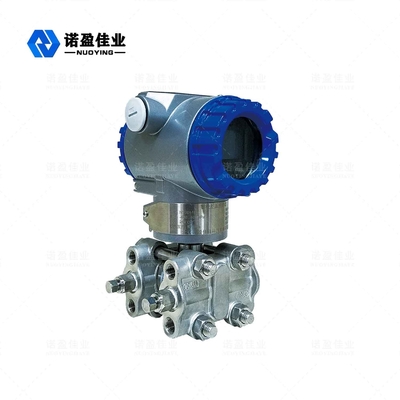

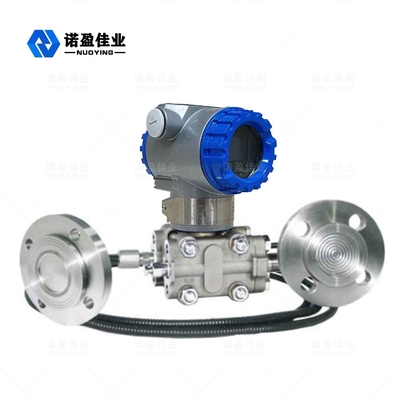

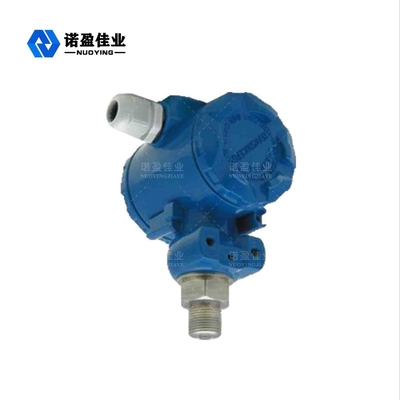

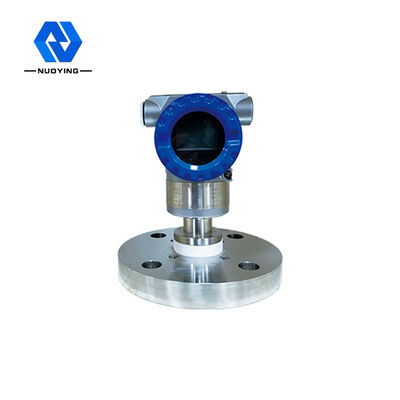

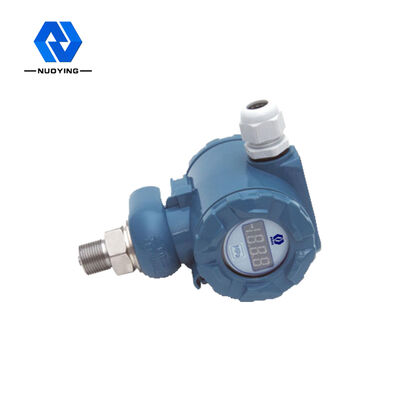

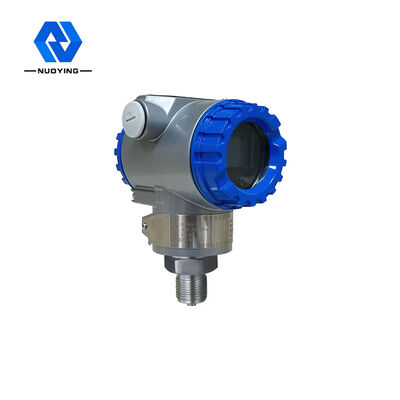

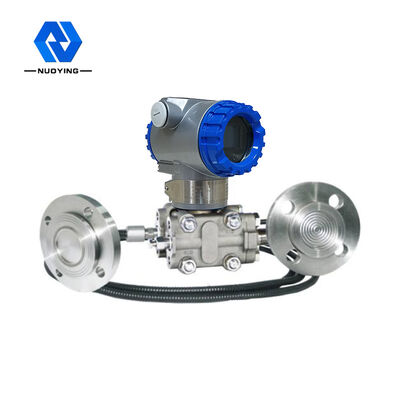

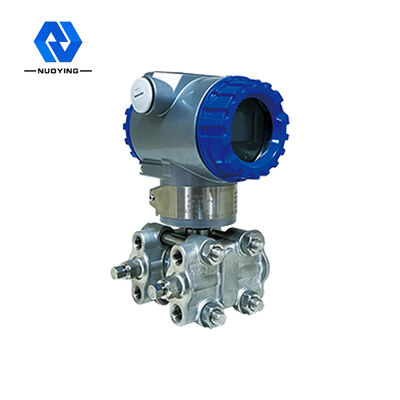

NY3051basınç vericisi
NY3051 serisi akıllı fark basınç/basınç vericileri, HART protokolüne uygun akıllı saha cihazlarıdır.HART iletişim devresi ile mikroişlemci kullanarak tasarımda ithal diyaframı benimseyin, PC yazılımının herhangi bir HART iletişim protokolü ile veya 475 elin iki yönlü iletişim operatörünün HART iletişim protokolü ile uyumlu olabilir, beş akıllı dijital LCD ekran ile sahne olabilir diferansiyel/basınç değerini, çıkış akım değerini ve çıkış yüzde değerini gösterir, Hata ayıklama çok uygundur, vericinin dijital ve akıllı işlevlerini gerçekleştirir ve kontrolü değiştirmemek için geleneksel 4 ~ 20mA analog çıkış sinyali ile uyumludur sistem gerçekleştirebilir ve analog tablo değişimi.
çalışma prensibi
NY3051 serisi akıllı fark basınç/basınç vericileri, "5" odası adı verilen değişken kapasitanslı bir algılama bileşenine sahiptir (aşağıdaki şekle bakın).Proses basıncı, "5" bölmesinin her iki tarafındaki izolasyon diyaframı ve doldurma sıvısı aracılığıyla "5" bölmesinin merkez diyaframına iletilir.Merkezi diyafram, üzerine etki eden iki taraf arasındaki basınç farkına karşılık gelen bir deformasyon yer değiştirmesi üreten elastik bir elemandır ve bu yer değiştirme, kapasitans plakası üzerinde oluşturulan bir diferansiyel kapasitansa dönüştürülür.Zayıf bir kondansatörün bir elektronik devre tarafından standart bir çıkış sinyaline dönüştürülmesi.
Tasarım özelliği
◎Yüksek hassasiyet, iyi stabilite;
◎Sürekli kendi kendine teşhis, lineer kompanzasyon ve dijital ince ayar fonksiyonları ile;
◎Sıfır, aralığın yerel ayarını gerçekleştirebilir, ayrıca uzaktan manuel operatör, bilgisayar uzaktan ayarı ile de elde edilebilir;
◎Farklı uygulamalara göre doğrusal veya kök çıkış seçilebilir;
◎Sönümleme süresi 0.1~16sn arasında ayarlanabilir;
◎KPa, Pa, InH:0, bar vb. basınç değer birimlerinin dönüşümünü gerçekleştirebilir;
◎Arıza ve güvenlik modları, arıza/güvenlik anahtarı değiştirilerek ayarlanabilir;
◎Tek nokta, çok nokta ve dizi modu ile;
◎Güç kapatma koruma fonksiyonu ile, kapanma çalışma verilerini otomatik olarak kaydedebilir;
◎Katı eleman, fiş tipi baskılı devre kartı küçük, hafif, güçlü deprem direnci;
◎İyi tek yönlü aşırı yük koruması;
teknik parametreler
| Tipik uygulamalar | Sıvılar, gazlar, buharlar | ||||||||
| Ürün modeli | NY3051 | ||||||||
| Ölçüm aralığı | Üst sınır URL'si | ||||||||
| kod | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| URL(MPa) | 0.006 | 0.04 | 0.25 | 1.0 | 2.5 | 10 | 25 | 40 | |
| Dolum sıvısı | Silikon yağı, inert yağ (isteğe bağlı) | ||||||||
| diyafram malzemesi | 316L, Ha C alaşımı (özelleştirilebilir) | ||||||||
| Hassas sınıf | Sınıf 0.025, sınıf 0.075, sınıf 0.1, sınıf 0.2 | ||||||||
| Güç kaynağı | 24VDC | ||||||||
| Sinyal çıkışı | 4...20mA/HART/RS485/Modbus... | ||||||||
| Çalışma sıcaklığı | -40~+85℃ | ||||||||
| Proses sıcaklığı | -25~125℃(>+125℃ (özelleştirilebilir) | ||||||||
| Proses bağlantısı | Diş ve flanş (isteğe bağlı) | ||||||||
| Sönümleme süresi | 0.1-16s ayarlanabilir | ||||||||
| Alan ekranı | LCD(Opsiyonel) | ||||||||
| Koruma sınıfı | IP67 | ||||||||
| Patlamaya dayanıklı sınıf | ExiaITCT6Ga,ExdIICT6Gb(Ayrıntılar için Sertifikaya bakın) | ||||||||
*Açıklamalar: Ürünler, özel gereksinimlerinize göre özelleştirilebilir!
Daha fazla ürün detayı için lütfen benimle iletişime geçin!teşekkürler~
