Ürün ayrıntıları:
|
| Sıradan uygulama: | Sıvı, Gaz, Buhar | ürün modeli: | NP93420 |
|---|---|---|---|
| Diyafram Malzemesi: | 316L (isteğe bağlı) | Ölçüm doğruluğu: | Seviye 0.1, Seviye 0.2 |
| Proses Sıcaklığı: | -25~+125 ℃ (>+125 ℃ özelleştirilebilir) | Proses bağlantısı: | Diş, Flanş (isteğe bağlı) |
| sönüm süresi: | 0.1~16s ayarlanabilir | İzin Verilen Aşırı Yük: | anma aralığının iki katına eşit veya daha az |
| Vurgulamak: | Buhar Basınç Sensörü Vericisi,Flanş 316L Basınç Sensörü Vericisi |
||

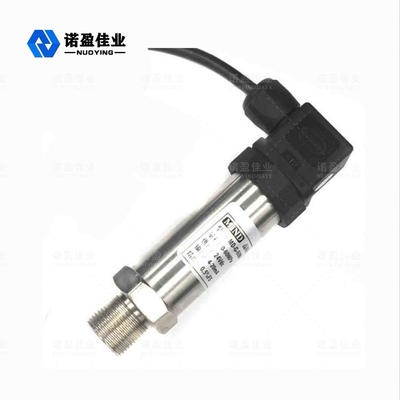

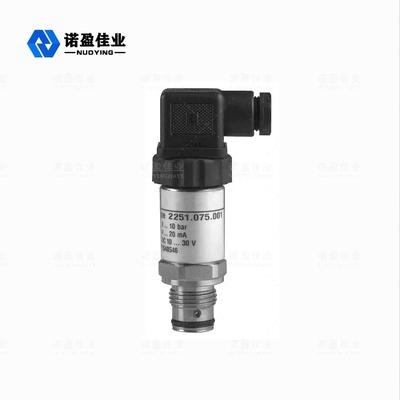

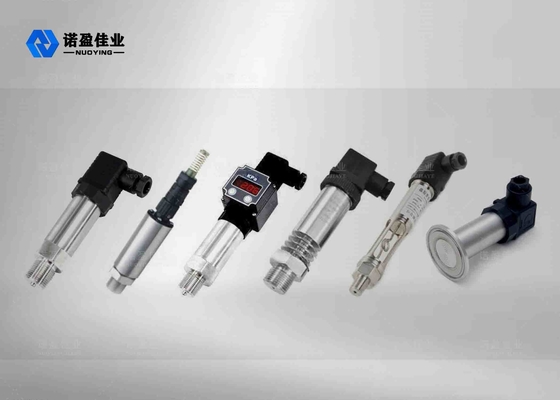

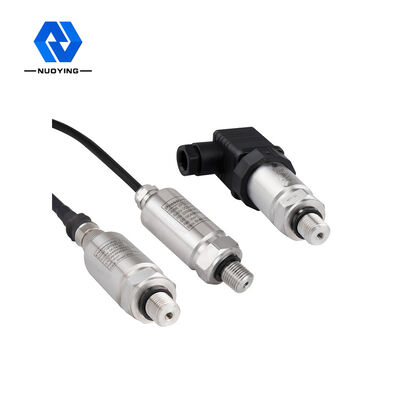

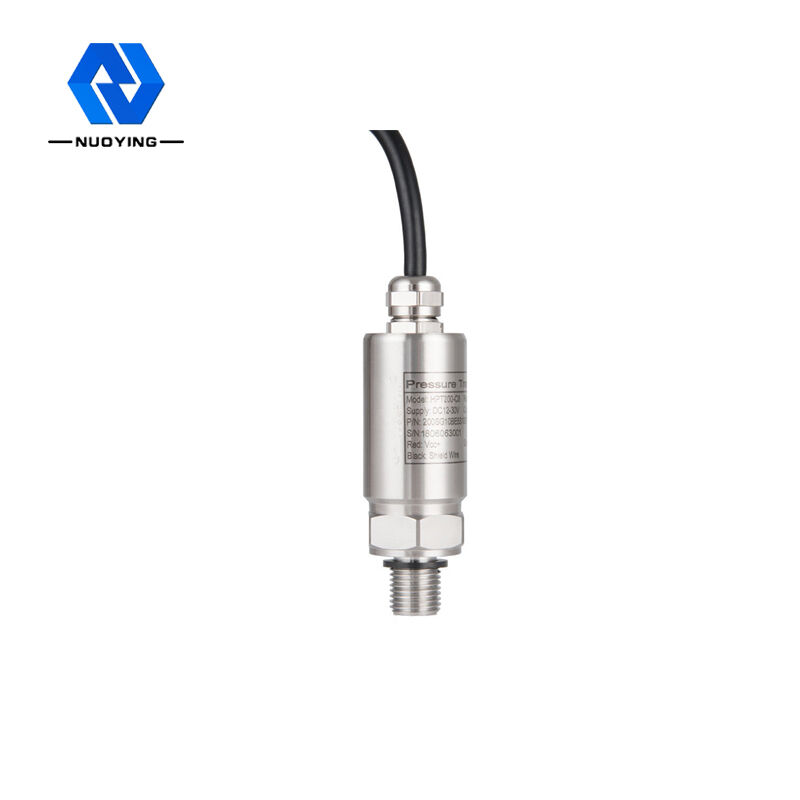

Kararlı Çıkış Yüksek HassasiyetBasınç Transmitteri NP93420SeriesYüksek çözünürlükBaskı yapmakÖlçümUygulamalar
Patlama Korumalı Basınç Transmitteri NP93420 Serisi Güvenilir Sızdırmazlık Anti Korozyon Serisi Çalışma Prensibi
NP93420 serisi dağınık silikon basınç sensörü, ithal çipler, dikkatli yapısal tasarım, sinyal işleme ve montaj ve ulusal standartlara sıkı sıkıya bağlı olarak test edilerek üretilen yeni nesil bir kuvvet sensörüdür.Bu ürün serisi, kararlı çıktı, yüksek hassasiyet ve hassasiyet, iyi sıcaklık özellikleri ve güçlü parazit önleme özelliğine sahiptir.
NP93420 serisi, hassas bir diyafram oluşturmak için tekli silikon levhanın belirli ürünlerinde fotolitografi, difüzyon ve diğer yarı iletken işlemlerle Wheatstone köprüsü yapmak için yarı iletken piezodirenç etkisi ve mikro işleme teknolojisini kullanır.Dış kuvvete maruz kaldığında, biraz değişecek ve özdirenç değişecek, böylece köprü kollarının direnci değişecek (bir çift büyür ve bir çift küçülür).Bilgisayar sıcaklık telafisinden sonra, lazer direnç ayarı Standart çıkış sinyaline sahip basınç vericisi, sinyal amplifikasyonu ve diğer işleme araçları ve sıkı montaj, algılama, kalibrasyon ve diğer işlemler ile üretilir.
Basınç Transmitteri NP93420SeriesTasarım özelliği
◎ Çıktı sabittir, hassasiyet yüksektir ve parazit, gürültü ve diğer faktörlerin etkisi nispeten küçüktür.Amplifikatör devresinin ilgili maliyeti azalır ve çözünürlük büyük ölçüde iyileştirilir.
◎ Özel V/I entegre devresi, az sayıda çevresel bileşene, yüksek güvenilirliğe, basit ve kolay bakıma, küçük hacme, hafifliğe ve son derece uygun kurulum ve hata ayıklamaya sahiptir.
◎ Alüminyum alaşımlı kalıp döküm kabuk, üç uçlu izolasyon, statik plastik püskürtme koruyucu tabaka, sağlam ve dayanıklı.
Güçlü anti-parazit yeteneği ve uzun iletim mesafesi ile 4-20mA DC iki telli sinyal iletimi.
LED, LCD ve işaretçi, saha okuması için çok uygun olan üç çeşit gösterge kafasıdır.Viskoz, kristal ve aşındırıcı ortamları ölçmek için kullanılabilir.
◎ Tehlikeli ve patlayıcı alanlarda difüzyon silikon basınç transmiteri kullanılmaktadır.Ürün, düşük akım, düşük voltaj, düşük güç tüketimi vb. ile karakterizedir.
◎ Patlamaya dayanıklı sertifikalara sahip güvenli patlamaya dayanıklı ürünler.
◎ Paslanmaz çelik malzeme ve özel koruyucu yapının yanı sıra amplifikasyon devresinin yıldırımdan korunma, parazit önleme, aşırı voltaj ve aşırı akım koruması gibi bir dizi koruyucu önlem, güvenilir sızdırmazlık, anti- genel endüstriyel alan ölçüm ve kontrol ihtiyaçlarına tamamen uygun korozyon ve anti-sert çalışma ortamı.
Basınç Transmitteri NP93420Series Teknik parametre
| Sıradan uygulama | Sıvı, Gaz, Buhar |
| ürün modeli | NP93420 |
| diyafram malzemesi | 316L (isteğe bağlı) |
| Ölçüm aralığı |
Yüzey basıncı 0~5KPa~3.5MPa Sızdırmazlık basıncı 0~7MPa~100MP Mutlak basınç0~20KPa~35MPa Negatif basınç0~0.1MPa~2MPa |
| Ölçüm Doğruluğu | Seviye 0.1, Seviye 0.2 |
| Ortam sıcaklığı | -40 ~ +85°C |
| Proses Sıcaklığı | -25~+125 ℃ (>+125 ℃ özelleştirilebilir) |
| İzin Verilen Aşırı Yük | anma aralığının iki katına eşit veya daha az |
| Uzun vadeli istikrar | <+%0,2 FS/yıl |
| Güç Kaynağının Etkisi | 0~+70 ℃ aralığında sıcaklık kayması: 1+%0,2 FS |
| Titreşim Etkisi | <+0.02% BFSL (titreşim frekansı 20~200Hz olduğunda herhangi bir yönde |
| Darbe etkisi | <+%0.02 BFSL (herhangi bir yönde, 100G 1LMS'yi etkilediğinde) |
| Proses Bağlantısı | Diş, Flanş (isteğe bağlı) |
| Sönüm Süresi | 0.1~16s ayarlanabilir |
| Besleme Gücü | (12-36) VDC (± %30) |
| Sinyal Çıkışı | 4-20 mA /HART/RS485/Modbus (LCD opsiyonel) |
| Koruma Sınıfı | IP65 |
| Patlamaya dayanıklı Sınıf | Exia II CT6 Ga (ayrıntılar sertifikada) |
※ Açıklamalar: ürünler özel gereksinimlere göre özelleştirilebilir ve tasarlanabilir
Basınç Transmitteri NP93420Series Ürün Uygulamalar
★ Petrol/petrokimya/kimya endüstrisi: Doğru akış ölçümü ve kontrolü sağlamak için kısma cihazı ile eşleştirilir.Boruların ve depolama tanklarının basınç ve sıvı seviyesini ölçebilir.
★ Elektrik/şehir gazı/diğer şirket girişimleri: yüksek stabilite ve yüksek hassasiyetli ölçüm gerektiren yerler.
★ Kağıt hamuru ve kağıt yapımı: Kimyasal direnç ve korozyon direncinin gerekli olduğu yerlerde kullanılır.
★ Çelik/demir dışı metaller/seramik: fırın basıncı ölçümü için yüksek stabilite ve yüksek hassasiyetin gerekli olduğu yerlerde kullanılır.
★ Makine/gemi yapımı: Sıkı kontrol (sıcaklık, nem vb.) ve yüksek hassasiyet koşulları altında kararlı ölçüm yapılması gereken yerlerde kullanılır.
