Ürün ayrıntıları:
|
Çap:: | DN6-DN2000 | Güç kaynağı:: | 24VDC |
---|---|---|---|
Kesinlik:: | ±%0.2, ±%0.5 | Ortam sıcaklığı:: | -25℃~60℃ |
Başvuru:: | İletken sıvı, çamur | Sinyal Çıkışı:: | 4~20 m A, RS 485, HART, MODBUS |
Koruma derecesi:: | IP65, IP67 | Orta sıcaklık:: | - 40℃ ~+ 130℃ |
Vurgulamak: | Bulamaç Tipi Elektromanyetik Akış Verici,24VDC Elektromanyetik Akış Ölçer,Parazit Önleyici Elektromanyetik Akış Ölçer |

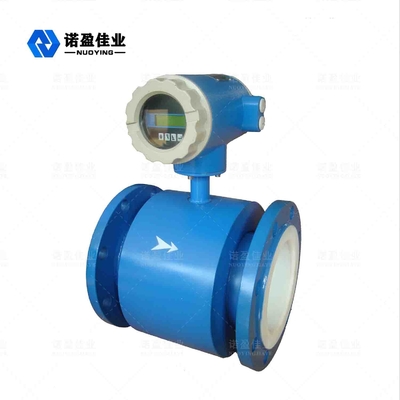

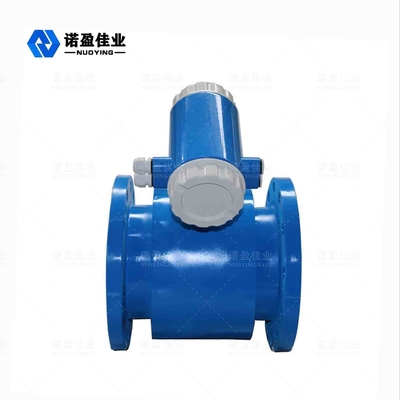

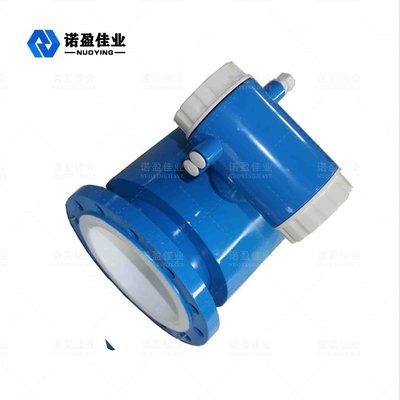

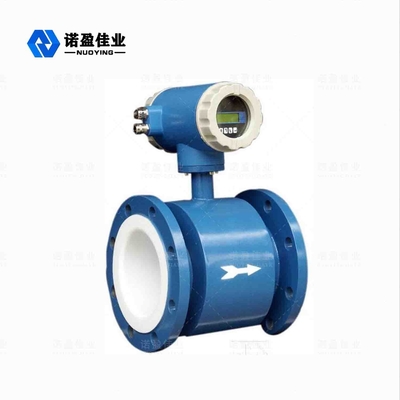

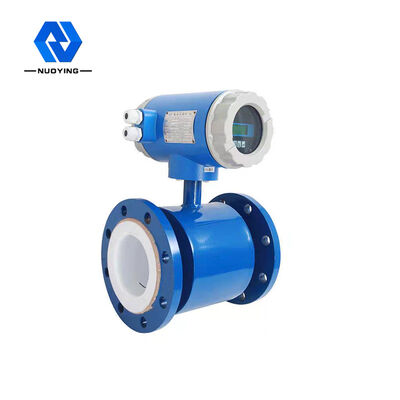

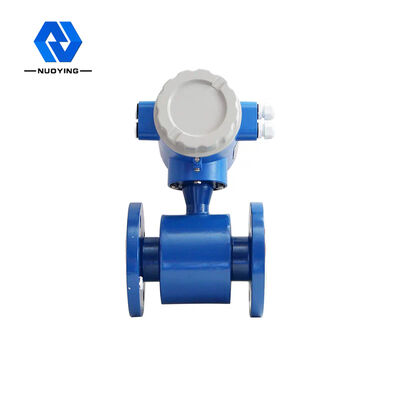

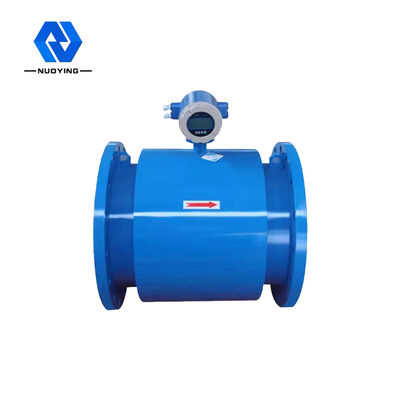

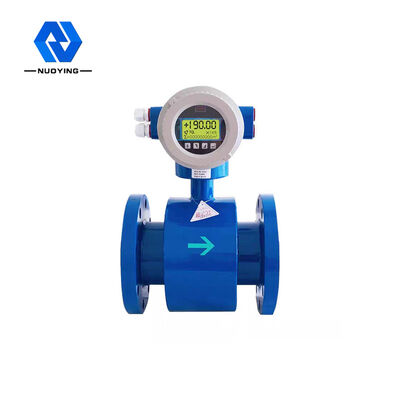

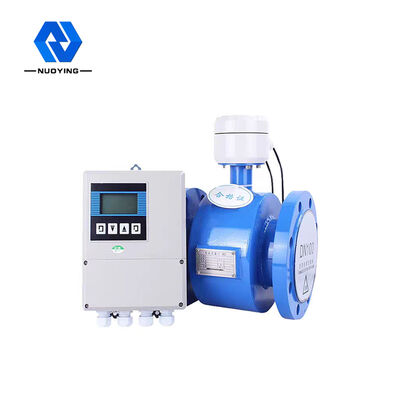

Bulamaç Tipi Elektromanyetik Debimetre
NYLL-JY bulamaç tipi elektromanyetik akış ölçer, bulamaç, mineral bulamaç, su ve kömür bulamacının ölçülmesine adanmış bir elektromanyetik akış ölçerdir.Yüksek hassasiyetli ölçüm.Ürün, yüksek frekanslı veya çift frekanslı uyarma modunu benimser,Çeşitli iletken akışkanların gereksinimlerini karşılamak için geniş kapsama alanı,Bu, bulamaç önleyici gürültü sinyali yeteneğini, iyi kararlılığı, rahat çalışmayı etkili bir şekilde geliştirir ve ölçüm konsantrasyonu 5% ~ 60% 'e ulaşabilir.Hızlı hesaplama hızı, güçlü anti-parazit özelliği, güvenilir ölçüm ve yüksek hassasiyet. Ölçüm borusunda dirençli akış ve aktif parçalar yoktur, özellikle sıvı ve katı iki fazlı akış için uygundur, örneğin: hamur, çamur, mineral bulamaç, su ve kömür bulamacı ölçümü, bulamaç konsantrasyonu ve kalite oranı %40'a ulaşabilir ve olağan değişim aralığı %5'ten azdır.
Bulamaç Tipi Elektromanyetik Debimetre Teknik parametreler
göstermek | dijital veya karakter ekranı, toplam miktar, yüzde, alarm bilgisi vb. | |
Dahili kümülatif hesap makinesi | Toplam ileri akış, toplam geri akış ve net akış için 10 bit kümülatif hesaplama elde edilebilir. | |
sıcaklık | -25℃~60℃ | |
Koruma standardı | IP65 | |
Güç kaynağı gerilimi |
alternatif akım:AC(100~230)±15%V,47~440Hz,Maksimum güç tüketimi 80W'dir; doğru akım: DC11~40V, Maksimum güç tüketimi 80W'dir. |
|
çıktı | Analog ses çıkışı | 4~20 m A / 650 yük direnci ile, iki yönlü simülasyon miktarı çıktısı ileri akış ve geri akış simülasyon miktarına bölünür. |
Çift darbe çıkışı | 0~2000 Hz kare dalga veya sabit darbe genişliği darbe sinyali için ileri ve geri akışı yansıtabilir. Darbe tekrarlama frekansı, kesme frekansı ve darbe genişliği gibi parametrelerin tümü programlı olarak programlanmıştır. Frekans 1 ila 2000, H olarak ayarlanabilir. z ve aralıktaki herhangi bir tamsayı değeri. İzole çıkış transistörü açıkken, akım 150 m A ve açık voltaj < 35 V'tur. | |
Çift alarm çıkışı | Aşağıdaki parametreler programlanabilir: üst ve alt akış, hava trafik kontrol tespiti;hata koşulları;ileri / geri akış;belirtilen aralıkta polarite (açık / kapalı), belirtilen aralıkta darbe (frekans);darbe kesme frekansı, vb. İzolasyon çıkışı tarafından korunan çıkış transistörü açıldığında, akım 150 m A'dır, böylece bu zamanda 0 V'luk bir voltaj üretilebilir. Açık devre voltajı <35 V'dir. | |
giriş |
Kapatma kümülatif hesap makinesi dışarıdan izole edilmiştir.(Not: darbe ve alarmdan izole edilmemiştir) Analog ses, darbe hacmi/alarm sinyali ve toprak izolasyonunda izolasyon, izolasyon gerilimi DC 500V'dir. | |
yapılandırma |
Konfigürasyon, kalıcı bir bellekte saklanır (genellikle 10 yıl boyunca kullanılabilir). Kullanıcının önceden ayarladığı değerler değiştirilebilir. | |
kendi kendine teşhis | Dönüştürücü, donanımın normal olduğunu onaylayabilir ve bir bobin sürücüsü arızası vb. gibi arıza teşhisi yapabilir. | |
Akış hızı ayarı | Değiştirilebilen maksimum akış hızı (12 m/s) yüzdesine eşdeğer akış ölçüm aralığı. | |
değiştirilebilirlik |
Dönüştürücü, çeşitli kalibrelerdeki MFD sensörleri ile değiştirilebilir şekilde tamamen mevcuttur. Dönüştürücü sahada yapılandırılabilir. Dönüştürücünün değiştirilmesi sistemin özelliklerini etkilemez. |
|
Anahat kutusu mührü | M 20 * 1.5 Conta manşonu. Özel kullanıcı gereksinimlerinde açıklanabilir. | |
zaman sabiti | Hepsi 1 saniyeden 120 saniyeye kadar programlanabilir. | |
yönü görüntüler |
Bir gövde tipinin ekran yönü: entegre bir elektromanyetik akış ölçer seçimi altında, dönüştürücü tarafından görüntülenen yön, boru hattı yönünden dolayı kolayca gözlemlenmez, bu da ekran yönü seçilerek (yani yatay veya dikey) karşılanabilir. |
|
anti-tehlike sınıflandırması | Exdmib II CT6 | |
göstermek | Tam konfigürasyon: akış oranı, akış birimi, tüm çıktılar vb. gibi mühendislik birimleri isteğe bağlıdır. | |
Hava trafik kontrol tespiti: hava trafik kontrolü sırasında "0" gösterimini sağlayın. | ||
Değiştirilebilirlik: Dönüştürücü / sensör, performanstan ödün vermeden değiştirilebilir. | ||
Kendi kendine teşhis: Dönüştürücünün ve sensörün düzgün çalıştığından emin olun. | ||
Test modu: Sensör bağlı olmadan bile çeşitli çıkış ve görüntüleme işlevleri test edilebilir. |
