Ürün ayrıntıları:
|
| Sıradan uygulama: | Derin kuyu, geniş aralık | Anten Malzemesi: | esnek kablolar 304 (isteğe bağlı) |
|---|---|---|---|
| Güç kaynağı: | 24 VD C | Orta sıcaklık: | -40~+ 150℃ |
| Proses Basıncı: | -0,1 ~ 1,6 MPa | prosedür bağlantısı: | 3/4 B S P T dişli, flanş (isteğe bağlı) |
| koruma seviyeleri: | ben P67 | sinyal çıkışı: | 4... 20mA / RS485 |
| Vurgulamak: | IP67 RF Kabul Seviyesi Sensörü,Esnek Kablolar 304 RF Seviye Vericisi |
||

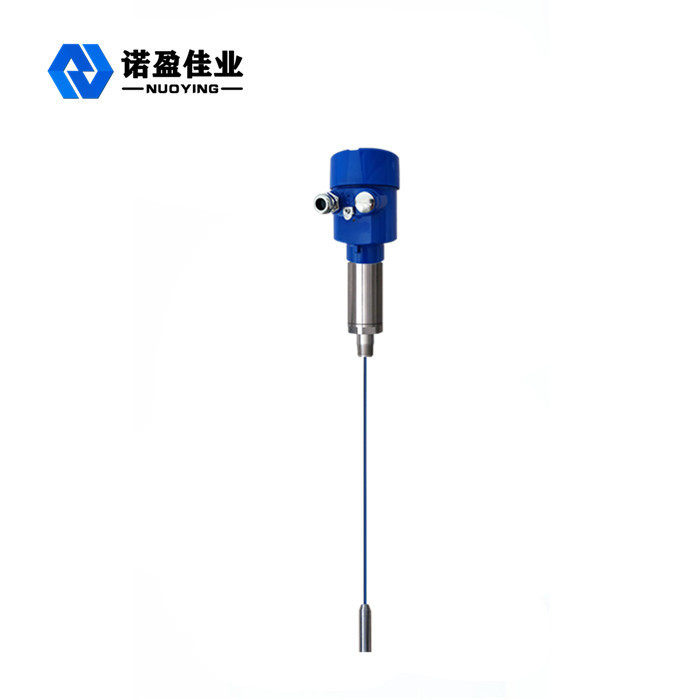

NYSP-M20 Ölü Bölge Ölçümü Olmayan Yüksek Güvenilirlikli RF Kabul Seviyesi Vericisi
Ölü Bölge Ölçümü Olmayan NYSP-M20 Yüksek Güvenilirlikli RF Kabul Seviyesi Vericisinin Çalışma Prensibi
RF iletkenlik ölçüm tekniği, benzersiz avantajlara sahip bir konum ölçüm tekniğidir.Genel kapasitans ölçüm teknolojisi konseptine benzese de, RF iletim teknolojisi elektronik üniteye Sürüş-shield devresi ve kıyıcı devre ekleyerek empedans ve kapasitansın ayrı ölçülmesini sağlar.Fizik yasaları tarafından hesaplanan, herhangi bir pandantifin empedansı ve toleransı eşittir, bu nedenle pandantifin etkileri, salınım devresinin faz kayması ile toplam çıktıdan ölçülebilir ve elimine edilebilir.
Radyo frekansı giriş seviyesi ölçerin probu, depolama tankına takılır ve seviye değişikliğinden kaynaklanan radyo frekansı sinyalinin değişimi, prob aracılığıyla elde edilir.Probun tahrik kalkanı ucu, RF akımının asılı materyalden geçerek bir döngü oluşturmasını engelleyebilir, böylece cihaz ölçümünün doğruluğunu garanti eder.
Tasarım özelliklerinın-ninNYSP-M20 Ölü Bölge Ölçümü Olmayan Yüksek Güvenilirlikli RF Kabul Seviyesi Vericisi
◎ asılı durma önleyici: benzersiz sürüş kalkanı devre tasarımı, asılı durma özelliğini geliştirir
◎ güç kaynağı aralığı: güç kaynağı çalışma aralığı: 13 ~ 35vdc
◎ prob proses sıcaklığı: - 100 ℃ ~ 800 ℃
◎Ölü bölge ölçümü yok, on santimetreden veya hatta birkaç santimetreden fazla olan çok çeşitli malzeme seviyesi ölçüm durumlarına uygulanabilir
◎Maksimum ölçüm aralığı yüz metreye, hatta yüzlerce metreye ulaşabilir
◎Viskoz malzeme arayüz ölçümü bu cihazın büyük bir avantajıdır
◎kararlı ve güvenilir çıktı, uçucu küle, düşen malzemeye, su buharına, kristalleşmeye ve muma dayanıklı
◎hareket yok, takılması kolay parça yok, düzenli temizlik, bakım ve hata ayıklama yok
teknik parametrelerNYSP-M20 Ölü Bölge Ölçümü Olmayan Yüksek Güvenilirlikli RF Kabul Seviyesi Vericisi
| Sıradan uygulama | Sıvı (Korozyon, iletkenlik, düşük dielektrik sabiti, karıştırma, arayüz, elektrik dehidrasyon, viskozite, derin kuyu, ultra geniş aralık ve diğer durumlar) |
| Toz (iletkenlik, yalıtım tozu vb.) | |
| Katı (iletkenlik, yalıtım, ultra yüksek sıcaklık yalıtım katı vb.) | |
|
ürün modeli
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Anten formu
|
Yumuşak kablo, yalıtımlı yumuşak kablo, yalıtımsız yumuşak kablo, sert çubuk, yalıtımlı sert çubuk, her iki uçta yalıtımlı sert çubuk, silindirik sert çubuk |
| Anten Malzemesi | PTFE,304,316 |
| ölçüm aralığı | 3m, 20m (Derin kuyu yüzlerce metreyi ölçebilir ve özelleştirilebilir) |
| dalga boyu | 635-650mm |
| Ölçüm hassasiyeti | %0.05~0.1%FS |
| Güç kaynağı | 24VDC |
|
sinyal çıkışı |
4...20mA/HART/ RS485/Modbus…. |
| Proses sıcaklığı | -40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃ |
| Proses basıncı |
-0.1~1.6MPa,-0.1~4.0MPa, -0.1~6.3MPa |
| Proses bağlantısı | vida dişi, flanş (seçilebilir) |
| Elektrik arayüzü | M20*1.5,½ ″NPT |
| koruma seviyeleri | IP65,IP67,IP68(seçilebilir) |
| Patlamaya dayanıklı sınıf | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
