120m RF Kabul Seviyesi Vericisi 13-35vDC Kabul Tipi Seviye Sensörü

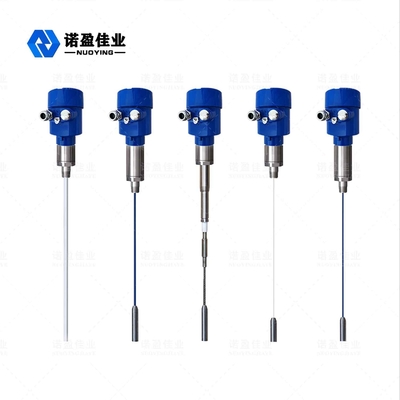

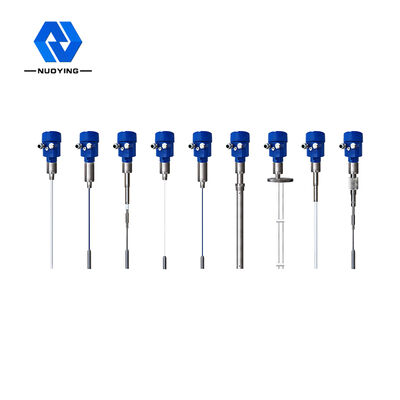

NYSP-Z Rf Kabul Seviyesi Ölçer

NYSP-Z RF giriş seviyesi ölçer, radyo frekansı giriş prensibine dayalı sürekli bir seviye ölçüm ürünüdür.Ürün, yüksek stabilite, yüksek hassasiyet ve geniş uygulama avantajlarına sahiptir.Geleneksel kapasitif seviye ölçer ile karşılaştırıldığında, modüler tasarım, cihaz ayarını kısa ve rahat bir şekilde gerçekleştirebilir.Ayar tamamlandıktan sonra normal şekilde kullanılabilir ve ömür boyu bakım gerektirmez.Kullanıcıların, karmaşık endüstriyel alanlarda güvenli ve güvenilir olarak ekipmanın çalışmasını sezgisel olarak anlamalarını ve sorunları zamanında çözmelerini sağlar.

Rf Kabul Düzeyi MetreTeknik parametre

※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!

Rf Kabul seviye Metreİşletme Prensip

Radyo frekansı kabul ölçüm teknolojisi, benzersiz avantajlara sahip bir tür malzeme seviyesi ölçüm teknolojisidir.Kapasitif ölçüm kavramı geleneksel kapasitif ölçüm teknolojisine benzese de, RF kabul teknolojisi elektronik hücreye Sürüş Kalkanı devresi ve kıyıcı devre ekler, böylece empedans ve kapasitif reaktansı ayrı ayrı ölçebilir.Fizik yasalarından geçtikten sonra, herhangi bir asılı malzemenin empedans ve kapasitans reaktansının eşit olduğu elde edilebilir, böylece asılı malzemenin etkisi ölçülebilir ve salınım devresinin faz kayması geçirilir, bu da elimine edilir. toplam çıktıdan.
RF giriş seviyesi ölçer probu, depolama tankına monte edilir ve malzeme seviyesinin değişmesinden kaynaklanan RF sinyalinin değişimi, prob tarafından elde edilir.Probun Sürüş Kalkanı Ucu, RF akımının asılı malzeme boyunca bir döngü oluşturmasını engelleyebilir, bu da cihaz ölçümünün doğruluğunu sağlar.

Rf Kabul seviye MetreTasarım özellikleri

◎ Eşsiz Sürüş - kalkan devre tasarımı, asılı kalma direncini artırabilir
◎Ölü bölge ölçümü yok, ondan fazla hatta birkaç cm'lik seviye ölçüm durumlarına uygulanabilir
◎Kararlı ve güvenilir, uçucu kül, körleme, su buharı, kristalizasyon, balmumu çıkışı
◎Faaliyet yok, kolay aşınan parça yok, genellikle temizlik ve bakım, hata ayıklama olmadan

◎Sarkma önleyici malzeme: Eşsiz Sürüş Kalkanı devre tasarımı, karıncaların asılı kalma yeteneğini geliştirir.
◎Güç kaynağı aralığı: Güç çalışma alanı: 13-35VDC
◎UyarlanabilirlikrProb proses sıcaklığı: -100 °C 〜800 °C.Ölü bölge ölçümü yok, bir düzine santimetreye veya hatta birkaç santimetre malzeme seviyesi ölçümüne uygulanabilir, çok sayıda mesafeye neden olur Maksimum ölçüm aralığı yüzlerce metre, hatta yüzlerce metre olabilir, Viskoz malzeme arayüzünün ölçümü bir aletin büyük avantajı..
◎Kararlılık: Kararlı ve güvenilir çıktı, uçucu kül, boşluk, nem, kristalleşme, mum etkisine karşı direnç
◎Bakım gerektirmez: Hareket yok, giyilebilir parça yok, düzenli temizlik, bakım, devreye alma gerek yok

Rf Kabul seviye MetreKurulum gereksinimleri

Standart kurulum yöntemi

• Probun etkili ölçüm kısmı tank duvarına dokunamaz.Tank duvarından L olan mesafe 600 mm'den fazladır.
• Tankta kuvvetli karıştırma olduğunda, güvenlik sağlamak için probun alt ucu sabitlenmeli ve prob karıştırıcıdan uzak tutulmalıdır.
• Cihaz güvenilir bir şekilde topraklanmalıdır
• Prob, doldurma ağzına (veya yuvasına) monte edilemez ve diğer malzeme doğrudan yerden akar.Bu mümkün değilse, sonda ile doldurma ağzı (veya yuva) arasına bir bölme yerleştirin.
• Enstrümanın sert çubuk probu takıldığında kurulum alanı dikkate alınmalıdır.Tank duvarı ile kısa devreyi önlemek için kablo probu kurulumdan sonra düzeltilmelidir.
• Probun yalıtımına zarar vermemek için kurulum çok dikkatli yapılmalıdır.Probun merkezi ucu ve kalkan tabakası, kurulum arayüzü veya kap duvarı ile temas halinde olmayacak ve probun kullanımı sırasında kurulum arayüzü, kap duvarı, malzeme vb. ile probun mekanik aşınmasını önleyecektir.
• Enstrüman koruma borusunda durgun su olmamalıdır, aksi takdirde enstrüman elektroniği tehlikeye girer.

Rf Kabul Düzeyi MetreElektrik bağlantıları

• İlgili sertifikaya sahip kablo tavsiye edilir.
• Kılıflı kablolarla, ekran hem alet tabanına hem de kontrol odası güç kaynağına bağlanmalıdır.
• Girişin sızdırmazlık performansını sağlamak için kablo çapı boyutları 6~12nnn arasında önerilir.

Sistem bağlantısı

Radyo frekansı giriş seviyesi ölçer, kendinden güvenli bir araçtır.Tehlikeli durumlar için cihazın güç kaynağı devresine kimliği doğrulanmış bir güvenlik kapısı takmak gerekir.Tek kapılı veya çift kapılı bağlantı kullanılabilir, ancak bağlantı modu farklıdır.
