Ürün ayrıntıları:
|
| Kesinlik:: | ±0.5%R， ±1%R (DN200'ün altında) | Akış Hızı Aralığı:: | 0,5－10m/sn |
|---|---|---|---|
| Ortam nemi:: | %5~%95 | Sinyal Çıkışı:: | 4-20mA |
| Nominal çap:: | 15~800mm | Koruma derecesi:: | IP65, IP67'ye kadar özelleştirilebilir |
| En yüksek orta sıcaklık: | +80℃ | Koruma sınıfı: | Ayrı tip IP68, IP65 |
| Vurgulamak: | NYLL-CH Elektromanyetik Akış Verici,15mm Elektromanyetik Akış Ölçer,Paslanmaz Çelik Elektromanyetik Akış Verici |
||

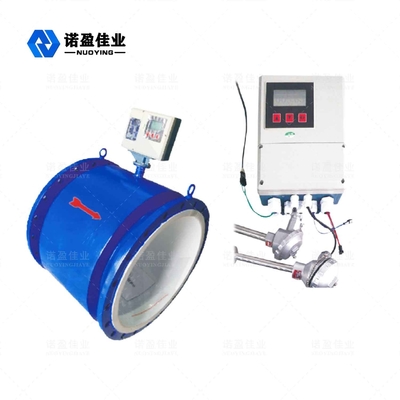

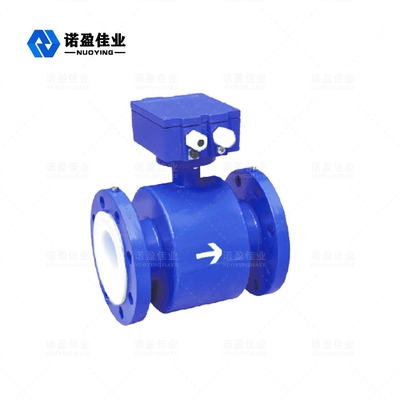

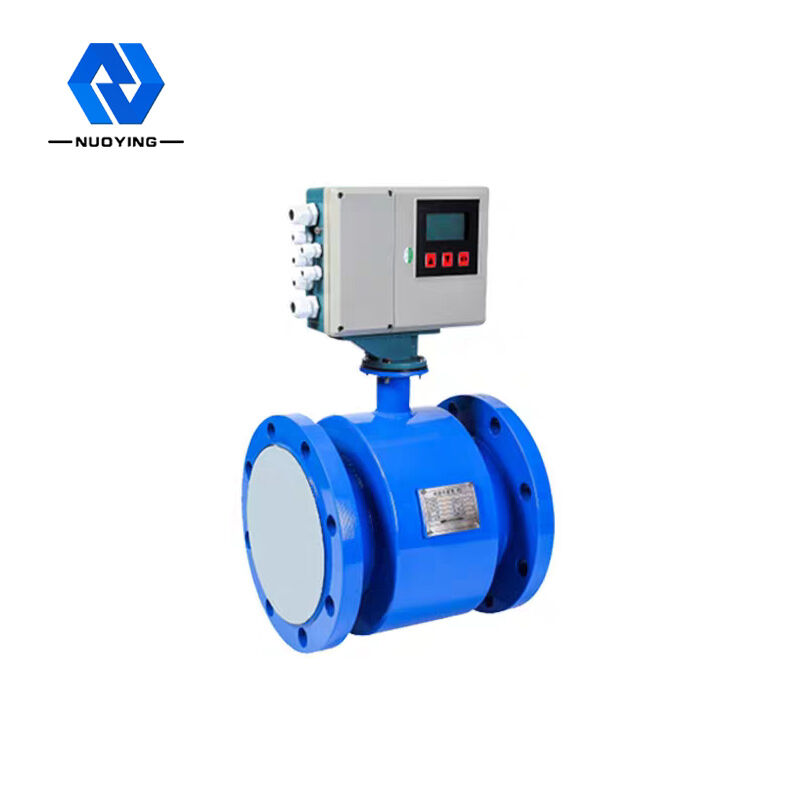

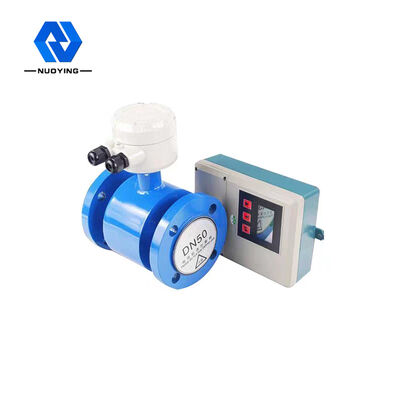

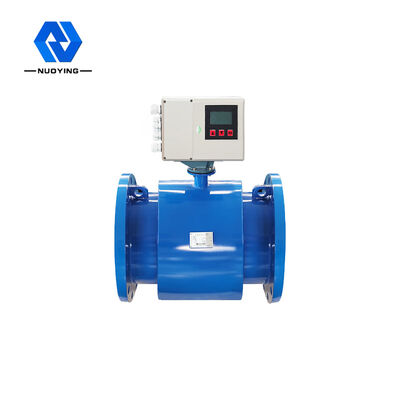

NYLL-CH Elektromanyetik Akış Transmitteri 15mm - 800mm Paslanmaz Çelik

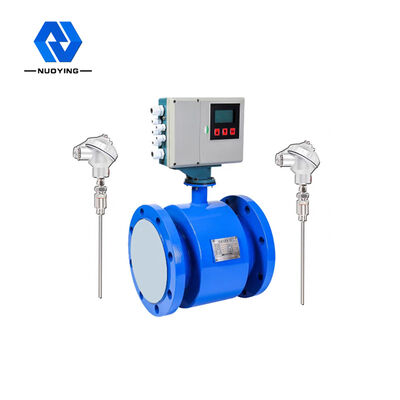

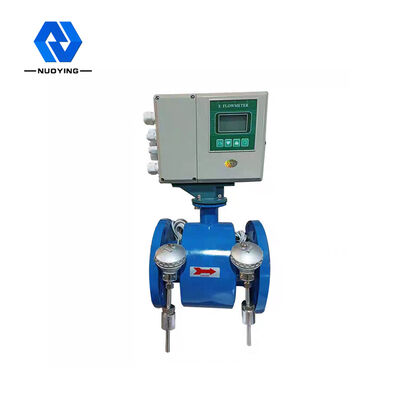

NYLL-CH Elektromanyetik Isı Ölçümür
NYLL-CH serisi elektromanyetik termal enerji ölçer, bir ısı transfer sistemine yüklenen ısı sıvısı tarafından salınan ısıyı ölçmek için bir ölçüm ölçerdir. sıcaklık ölçümü yapmak için platin termal direncin hassas, yüksek kararlılığı, böylece termal enerji ölçer çok mükemmel bir ölçüm performansına sahiptir. Sivil yerleşim alanları, ofis binaları, işletmeler ve merkezi ısıtma kurumlarının ölçümünde yaygın olarak kullanılabilir. , ısıtma, klima ve diğer ısı.
NYLL-CH Elektromanyetik Isı ÖlçümürTeknik parametreler
|
Standart Nominal çap Akış hızı aralığı Kesinlik Orta iletkenlik |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800mm 0,5－10m/sn ±0.5%R, ±1%R (DN200'ün altında) Teorik değer ≥5uS/cm, gerçek kullanım değeri ≥30uS/cm. |
|||
| Nominal basınç | Standart 1.0MPa | İsteğe bağlı1.6MPa | İsteğe bağlı 2.5MPa | İsteğe bağlı 4.0MPa |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| Ortam sıcaklığı |
sensör Entegre tip |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10℃ - +55℃ |
||
|
En yüksek orta sıcaklık |
Entegre tip | +80℃ | ||
|
Ayrı tip |
Neopren astar (CR) | +80℃ | ||
| Silikon kauçuk (FVMQ) | -20-+250℃ | |||
|
PTFE (PFA) PTFE astar (F4) Polifloroetilen propilen astar (F46) |
+80℃或+120℃ | |||
|
Çıkış sinyali Kablo bağlantı noktası boyutu Güç voltajı Güç tüketimi iletişim modu Sinyal elektrotu ve toprak elektrot malzemesi Elektrot formu Elektrot numarası Bağlantı flanşı Bağlantı flanşı |
4 -20mA;darbe / frekans 2kHz (varsayılan), SKHz (Maks): M20*1.5 (standart naylon su geçirmez bağlantı, isteğe bağlı patlamaya dayanıklı metal bağlantı) 110/220VAC(100-240VAC), 50Hz/60Hz； 24VDC ±%10 ≤20W RS -485, standart MODBUS - RTU protokolü, HART protokolü, GPRS desteği Paslanmaz çelik 316L, Hastelloy C, Hastelloy B, titanyum, tantal, platin Araya takılan tip, dıştan takılan tip elektrotların özelleştirilmesi gerekir Calibre tarafından konfigüre edilmiş standart 3-4 elektrot (2 ölçüm elektrotu, 十a topraklama elektrotu) Ulusal GB9119 standardına uygun (kullanıcı gereksinimlerine göre özelleştirilebilir) Ulusal GB9119 standardına uygun (kullanıcı gereksinimlerine göre özelleştirilebilir) |
|||
| Topraklama halkası malzemesi | Paslanmaz çelik, molibden içeren paslanmaz çelik | |||
| DN15-DN450 | Paslanmaz çelik lCr18Ni9Ti (normal östenitik paslanmaz çelik SUS321) | |||
| Ev materyalleri | Standart karbon çeliği, paslanmaz çeliğin özelleştirilmesi gerekiyor | |||
| Koruma sınıfı | Ayrı tip IP68, IP65 | |||
| Entegre tip IP65 | ||||
NYLL-CH Elektromanyetik Isı Ölçümür Tasarım özellikleri
◎PT1000 termal direnç, sıcaklık ölçümü için ve elektromanyetik akış ölçer, yüksek ölçüm doğruluğu, kararlı ve güvenilir ve mükemmel performans ile akış ölçümü için kullanılır.
◎ Ölçüm borusunda direnç parçası yoktur, basınç hasarı yoktur, kötü su kalitesinden etkilenmez.
◎ Ölçülen akış aralığı geniştir ve akış hızı 0,5 m/s ile 10 m/s arasında ayarlanabilir.
◎ Tüm Çince geniş ekran LCD arka ışık ekranı, güçlü ışıkta ve ışıksız olarak net bir şekilde okunabilir.
◎ Kümülatif ısı hızı, kümülatif akış hızı, anlık ısı hızı, anlık akış hızı, su giriş sıcaklığı, su çıkış sıcaklığı ve diğer verilerin aynı anda görüntülenmesi işlevine sahiptir.
◎ Farklı su sıcaklıklarında doğru ölçüm sağlamak için rastgele sıcaklık değişimine sahip termal entalpi ısı düzeltme yöntemi benimsenmiştir.
◎ MODBUS, HART, GPRS, PROFIBUS dijital haberleşme çıkışı ile uzaktan haberleşmeye uygundur. Şifre koruma fonksiyonu ile çalışma parametrelerini şifre olmadan değiştiremezsiniz.
