Ürün ayrıntıları:
|
| Akış hızı aralığı: | 0,5－10m/sn | Nominal çap: | 15~800mm |
|---|---|---|---|
| Ortam sıcaklığı: | -25℃ - +120℃ | Koruma sınıfı: | IP68, IP65 |
| Kesinlik: | ±0.5%R， ±1%R (DN200'ün altında) | sinyal çıkışı: | 4-20mA |
| Ortam nemi: | %5~%95 | ayrı tip: | PTFE (PFA) |
| Vurgulamak: | 2.5Mpa Elektromanyetik Su Akış Ölçer,NYLL-CH Elektromanyetik Su Akış Ölçer,1.6MPa Elektromanyetik Akış Ölçer |
||

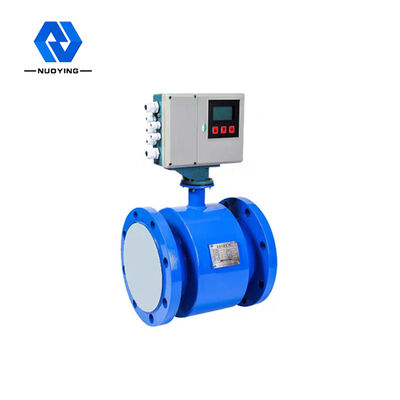

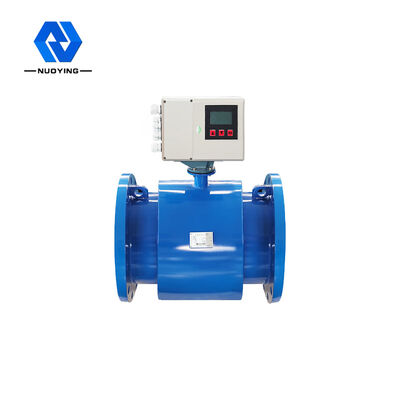

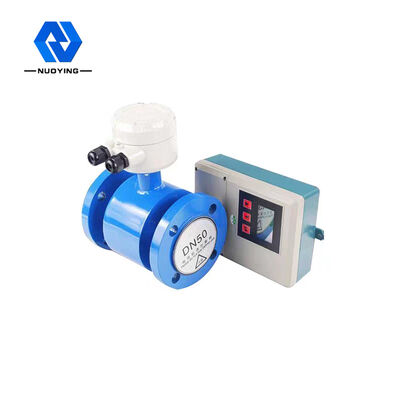

NYLL-CH 1.6MPa 2.5Mpa Mag Su Akış Ölçer Nominal Çap Elektromanyetik

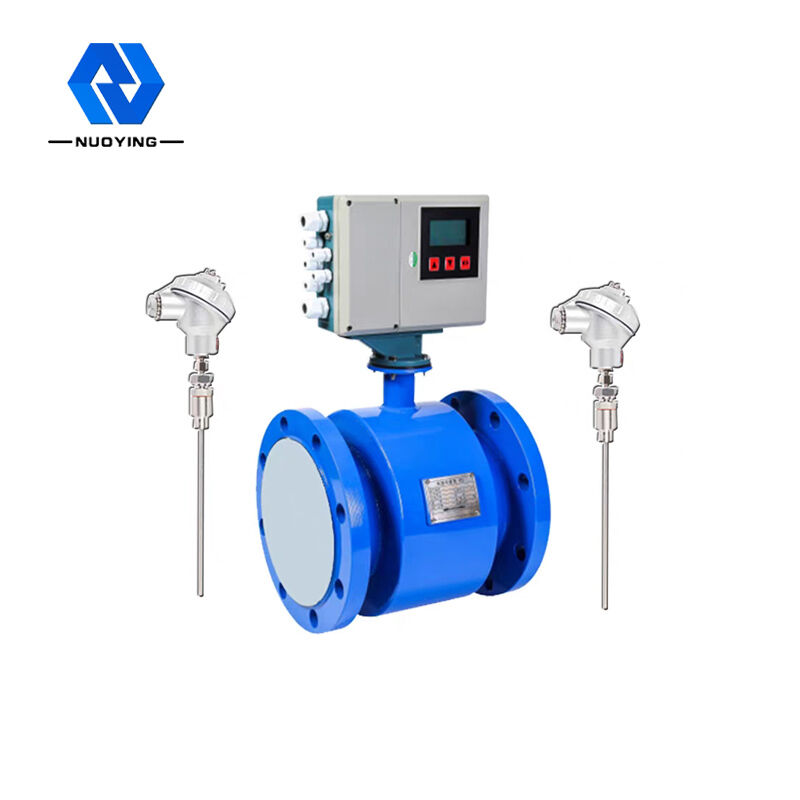

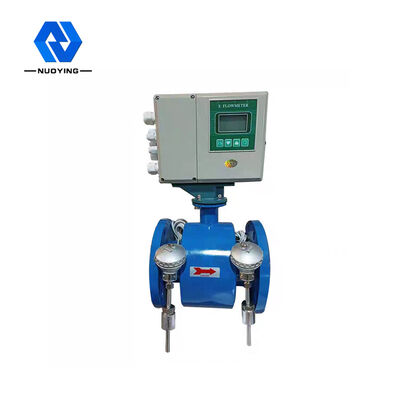

NYLL-CH Elektromanyetik Isı Metresir

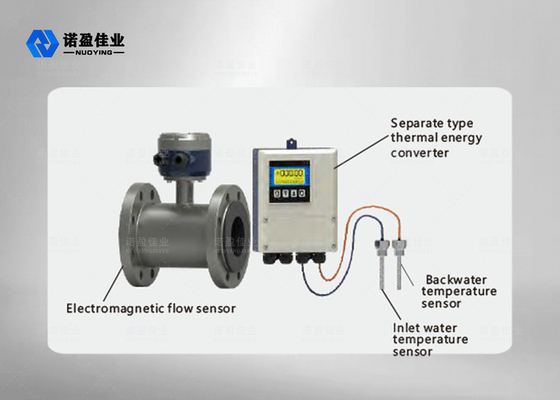

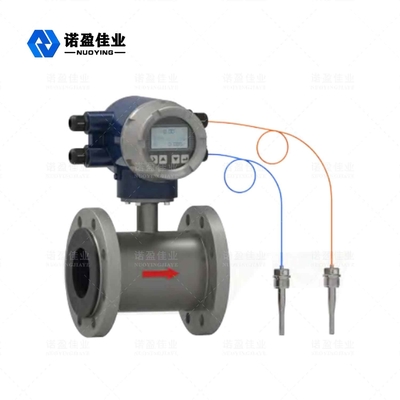

NYLL-CH elektromanyetik ısı ölçer, akışı, soğuğu ve ısıyı doğrudan ölçebilen akıllı bina dağıtılmış enerji ve ısı değişim istasyonunun özel uygulaması için tasarlanmıştır.Ek akış toplayıcıya ve Pt1000'e ihtiyaç duymaz.Düşük maliyetle kurulumu kolaydır.Elektromanyetik akış sensörü, ısı transfer sıvısının akış hızını tespit etmek için bir elektromanyetik ısı ölçer olarak kullanılır ve yüksek hassasiyet, geniş uygulama aralığı ve kullanışlı ve basit çevrimiçi kalibrasyon özelliklerine sahiptir.
NYLL-CH Elektromanyetik Isı MetresirTeknik parametreler
|
Standart Nominal çap Akış hızı aralığı Kesinlik Orta iletkenlik |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800mm 0.5-10m/sn ±%0,5R, ±%1R (DN200'ün altında) Teorik değer ≥5uS/cm, gerçek kullanım değeri ≥30uS/cm. |
|||
| Nominal basınç | standart 1.0MPa | İsteğe bağlı1.6MPa | İsteğe bağlı 2,5 MPa | İsteğe bağlı 4.0MPa |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| Ortam sıcaklığı |
Sensör Entegre tip |
0°C - +80°C - 25°C - +120°C +70-+250°C -10°C - +55°C |
||
|
En yüksek orta sıcaklık |
Entegre tip | +80°C | ||
|
ayrı tip |
Neopren astar (CR) | +80°C | ||
| Silikon kauçuk (FVMQ) | -20-+250℃ | |||
|
PTFE (PFA) PTFE astar (F4) Polifloroetilen propilen astar (F46) |
+80℃ ve +120℃ | |||
|
Çıkış sinyali Kablo bağlantı noktası boyutu Güç voltajı Güç tüketimi İletişim modu Sinyal elektrodu ve toprak elektrotu malzemesi Elektrot formu Elektrot sayısı Bağlantı flanşı Bağlantı flanşı |
4 -20mA;darbe / frekans 2kHz (varsayılan), SKHz (Maks): M20*1.5 (standart naylon su geçirmez bağlantı, isteğe bağlı patlamaya dayanıklı metal bağlantı) 110/220VAC(100-240VAC), 50Hz/60Hz； 24VDC ±%10 ≤20W RS -485, destek standardı MODBUS - RTU protokolü, HART protokolü, GPRS Paslanmaz çelik 316L, Hastelloy C, Hastelloy B, titanyum, tantal, platin Araya takılan tip, dıştan takılan tip elektrotların özelleştirilmesi gerekir Calibre tarafından yapılandırılmış standart 3-4 elektrot (2 ölçüm elektrotu, 十a topraklama elektrotu) GB9119 ulusal standardına uygun (kullanıcı gereksinimlerine göre özelleştirilebilir) Ulusal GB9119 standardına uygun (kullanıcı gereksinimlerine göre özelleştirilebilir) |
|||
| Topraklama halkası malzemesi | Paslanmaz çelik, molibden içeren paslanmaz çelik | |||
| DN15-DN450 | Paslanmaz çelik lCr18Ni9Ti (normal östenitik paslanmaz çelik SUS321) | |||
| Ev materyalleri | Standart karbon çeliği, paslanmaz çeliğin özelleştirilmesi gerekiyor | |||
| Koruma sınıfı | Ayrı tip IP68, IP65 | |||
| Entegre tip IP65 | ||||
NYLL-CH Elektromanyetik Isı MetresirVerim parametreler
| Güç kaynağı | 220VAC/24VDC Sıcaklık Sensörü Pt1000 |
| İletişim modu | RS-485 Sıcaklık ölçüm hassasiyeti ±Q1°C |
| İletişim protokolü | Modbus- RTUBACnet Ortam sıcaklığı 2-180°C |
| Maksimum iletişim mesafesi | 400 m Sıcaklık farkı aralığı 2K-80K |
| Doğruluk derecesi | 2 dereceli Veri depolama Geçmiş verileri 18 ay boyunca |
| Yükleme konumu | Giriş borusu, dönüş borusu opsiyoneldir Ortam sıcaklığı -10°C-60°C |
NYLL-CH Elektromanyetik Isı Metresir Çalışma prensibi

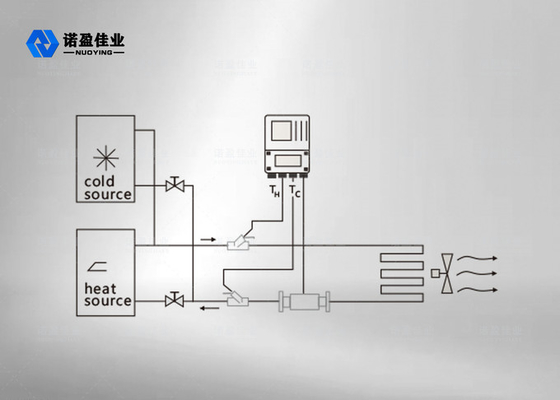

Bir ısı kaynağı tarafından sağlanan sıcak su (soğuk su), bir ısı değişim sistemine (radyatör, ısı eşanjörü veya bunlardan oluşan karmaşık bir sistem) daha yüksek (düşük) bir sıcaklıkta akar ve daha düşük (yüksek) bir sıcaklıkta dışarı akar. ısı alışverişi yoluyla kullanıcıya salınır veya emilir (Not: bu işlem, ısıtma sistemi ve soğutma sisteminin enerji alışverişi sürecini içerir).
Su, ısı eşanjör sisteminden aktığında, sistem tarafından salınan veya emilen ısı miktarı, akış sensörü tarafından verilen debi ve basınçlı hava sıcaklık sensörü tarafından verilen arka su sıcaklığına göre hesap makinesi tarafından hesaplanır ve görüntülenir, ve su akışının geçtiği süre.
Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ
Q: sistem tarafından salınan veya emilen ısı miktarı, J veya kWh;Qm: ısı ölçerden akan suyun kütlesi, kg/h;
Qv;ısı ölçerden akan suyun hacimsel akışı, m3/h;P:ısı ölçerden akan suyun yoğunluğu, kg / ms;
△h: ısı değişim sisteminin giriş ve çıkış sıcaklıklarındaki suyun entalpi farkı, J/kg;
T: zaman, saat;
NYLL-CH Elektromanyetik Isı Metresir Tasarım özellikleri
◎ Soğuk ve ısı ölçümü: Dönüştürücü, doğrudan soğuk ve ısıyı ölçme işlevine sahiptir ve 2 standart Pt1000 ile donatılmıştır.Kurulumu kolaylaştırmak ve satın alma ve kurulum maliyetini azaltmak için bir soğuk ve ısı akış toplayıcısı ile donatılmasına gerek yoktur.
Yüksek güvenilirlik: GB/T17616, GB/2423, GB/T16499 ulusal standartlarından daha yüksek olan EMC, güvenlik, yüksek ve düşük sıcaklık gibi zorlu testlerden sonra.
◎ Hızlı yanıt: Ekipman eşleştirildiğinde ölçüm ve kontrol için uygun 32BitMCU, 24BitADC ve optimize edilmiş filtreleme algoritması, hızlı yanıt, doğru ve kararlı ölçüm verileri kullanın.
◎ Topraklama elektrodu: Ölçüm bölümünde ölçüm dengesini oluşturan ve uzun süreli ölçüm doğruluğu sağlamak için zayıf topraklamanın neden olduğu ölçüm hatasını ortadan kaldıran NONCON patentli teknoloji.Malzeme ve kurulum maliyetlerini azaltmak için topraklama halkası ile donatılmasına gerek yoktur.
◎ Ayrı IP68 teknolojisi: ayrı IP68 sensörünün yoğunlaşmasını önlemek için özel olarak ayrıntılı IP68 tasarım teknolojisini kullanın, özel ithal IP68 yalıtım malzemesi, özel IP68 kablo ve çoklu IP68 yalıtım tasarımı kullanın.
◎ Yüksek sinyal-gürültü oranı: sensör, yüksek sinyal-gürültü oranı teknolojisini kullanır.Dönüştürücü, minimum akışın ölçülmesini kolaylaştırmak için düşük gürültülü ve yüksek hassasiyetli parçalar ve tasarım teknolojisi kullanır.
◎ Düşük güçlü tasarım;optimize edilmiş uyarma devresi tasarımı, güç tüketimi geleneksel elektromanyetik debimetrelere kıyasla 3 kattan fazla azaltılır ve çok sayıda uygulamada enerji tasarrufu sağlayabilir.
◎ Çince ekran: Kolay anlama ve çalıştırma için Çince ekran LCD ekranı kullanın
◎ Optimize edilmiş güç kaynağı teknolojisi: optimize edilmiş güç kaynağı tasarımı, olgun ve güvenilir teknoloji, yüksek dönüşüm verimliliği ve güvenilir uzun süreli kullanım kullanın.
◎ Hızlı kablolama: istikrarlı ve güvenilir uzun vadeli ölçüm sağlamak için hızlı, kullanışlı ve güvenilir uluslararası en iyi marka terminal bloğunu kullanın.
◎ Çıkış sinyali: standart RS-485, (4-20) mA, frekans/puls, hızlı çıkış tepkisi ile epuiped ve porta yıldırımdan korunma gibi koruma önlemleri sağlanır.
