Ürün ayrıntıları:
|
| Menzil oranı: | 20:1 | doğruluk derecesi: | boru tipi: 0.5 derece, 1.0 derece; |
|---|---|---|---|
| Normal kauçuk astar: | -20~+60°C | Yüksek sıcaklık kauçuk astar: | -20~+90°C |
| PTFE astar: | -30~+100°C | Yüksek sıcaklık tetrafloro astar: | -20~+180°C |
| Akış hızı aralığı: | 0.1－10m/sn | Güç kaynağı: | 220VAC veya 24VDC |
| Vurgulamak: | NYLD Elektromanyetik Akış Ölçer,Akıllı Elektromanyetik Akış Ölçer 10m/S,Akıllı Elektromanyetik Alan Ölçer 20mA |
||

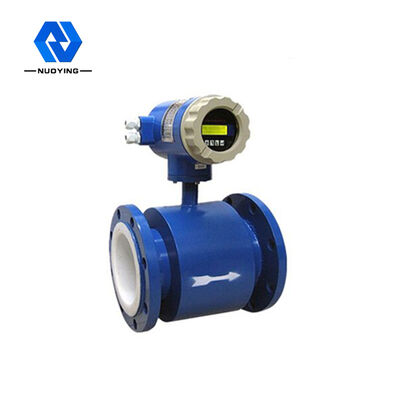

NYLD 4-20mA Akıllı Elektromanyetik Akış Ölçer 0.1-10m/S Yüksek Hassasiyet
NYLD Akıllı Elektromanyetik Debimetre
NYLD akıllı tip elektromanyetik debimetre, bir sensör ve bir dönüştürücüden oluşur.Bu, 5μs/cm'den büyük iletkenliğe sahip iletken sıvının hacim akışını ölçmek için kullanılan Faraday'ın elektromanyetik indüksiyon yasasına dayanmaktadır.İletken ortamın hacim akışını ölçmek için endüktif bir sayaçtır.Genel iletken sıvının hacim akışını ölçmeye ek olarak, güçlü asit ve alkali gibi güçlü aşındırıcı sıvıların ve bulamaç, kağıt hamuru ve kağıt hamuru gibi tek tip sıvı-katı iki fazlı süspansiyon sıvısının hacim akışını ölçmek için de kullanılabilir. .Petrol, kimya, metalurji, tekstil, kağıt yapımı, çevre koruma, gıda ve diğer endüstriyel sektörler ve belediye yönetimi, su koruma inşaatı, nehirler ve diğer alanlarda akış ölçümü için yaygın olarak kullanılmaktadır.
NYLD Akıllı Elektromanyetik Debimetre Teknik parametreler
|
Standart Nominal çap (mm) (Özel özellikler özelleştirilebilir) |
JB/T 9248-2015 boru tipi PTFE astar: DN10~DN600;boru tipi kauçuk astar mürekkebi: DN40~DN2200 Eklenti tipi: DN150~DN3000 |
| Akış yönü | Olumlu ve olumsuz |
| Menzil oranı | 20:1 |
| Tekrarlanabilirlik hatası | Ölçülen değerin ±%0,1'i |
| doğruluk derecesi |
boru tipi: 0.5 derece, 1.0 derece; Eklenti: 1.5 derece, 2.0 derece |
| Ölçülen ortam sıcaklığı |
Normal kauçuk astar: -20~+60°C Yüksek sıcaklık kauçuk astar: -20~+90°C PTFE astar: -30~+100°C Yüksek sıcaklık tetrafloro astar: -20~+180°C |
|
Nominal çalışma basıncı (yüksek basınç özelleştirilebilir)
|
DN10~DN150: ≤1.6MPa DN200－DN350: ≤1.0MPa DN400~DN1000: ≤0.6MPa DN450－DN2200: ≤0,25MPa |
| Akış hızı aralığı | 0.1－10m/sn |
| İletkenlik aralığı | Ölçülen sıvının iletkenliği ≥5μs/cm |
| Sinyal çıkışı | 4-20mA (yük direnci 0~750Ώ), darbe/frekans, kontrol seviyesi |
| iletişim çıkışı |
Rs485 haberleşme MODBUS protokolü, HART haberleşme arayüzü |
| Güç kaynağı | 220VAC veya 24VDC |
|
Düz gerekli boru uzunluğu |
Yukarı akış ≥5DN aşağı akış ≥2DN |
| Bağlantı modu | Akış ölçer ve boru flanş bağlantısını kullanır ve flanş ulusal standardı karşılar: GB/T9115.1-200 |
| Patlamaya dayanıklı sınıf | ExdllCT6 |
| Koruma sınıfı | IP65, IP68'e kadar özelleştirilebilir |
| Ortam sıcaklığı | －25~60℃ |
| Ortam nemi | %5~%95 |
| Toplam güç tüketimi | 20W'dan az |
NYLD Akıllı Elektromanyetik Debimetre İşletme Prensip
Faraday elektromanyetik indüksiyon prensibine göre, ölçüm borusunun eksenine ve manyetik kuvvet hattına dik olarak borunun duvarına bir çift algılama elektrotu monte edilir. İletken sıvı, ölçüm borusunun ekseni boyunca hareket ettiğinde, iletken sıvı keser. indüklenmiş bir potansiyel oluşturmak için manyetik kuvvet hattı. İndüklenen potansiyel, iki tespit elektrotu tarafından tespit edilir ve değer, akış hızı ile orantılıdır. Değer:
E=KBVD Burada: E kaynaklı potansiyel;
Manyetik alan dağılımı ve eksenel uzunluk ile ilgili K-faktörü;
B-manyetik indüksiyon yoğunluğu;
V-iletken sıvı ortalama akış hızı;
D-elektrot aralığı;(borunun iç çapını ölçün)
Sensör, indüklenen potansiyel Eas akış sinyalini dönüştürücüye iletir. Amplifikasyon ve dönüştürme filtreleme gibi bir dizi dijital işlemden sonra, anlık akış hızı ve birikmiş akış hızı, arkadan aydınlatmalı nokta vuruşlu sıvı kristal tarafından görüntülenir. Dönüştürücüde4 -20mA çıkış, alarm çıkışı ve frekans çıkışı olup, RS-485 haberleşme arayüzüne sahiptir ve HART ve MODBUS'u destekler
protokoller.
NYLD Akıllı Elektromanyetik Debimetre Tasarım özellikleri
■ Tam dijital işleme, güçlü parazit önleme özelliği, güvenilir ölçüm, yüksek hassasiyet, akış ölçüm aralığı 150:1'e ulaşabilir;
■ Ultra düşük EMI anahtarlamalı güç kaynağı, geniş voltaj aralığında uygun güç kaynağı, iyianti-EMI performansı;
■Hızlı çalışma hızı, yüksek hassasiyet ve programlanabilir düşük frekanslı dikdörtgen dalga uyarımı ile akış ölçümünün kararlılığını ve düşük güç tüketimini artıran 16 bit gömülü mikroişlemci kullanın;
■ SMD parçaları ve yüzeye montaj (SMT) teknolojisi, yüksek devre güvenilirliği kullanın;
■ Boruda hareketli parça yok, akışı engelleyen parça yok ve ölçümde neredeyse hiç ek basınç kaybı yok;
■ Kullanıcıların gerçek ihtiyaçlarına göre sitede çevrimiçi aralığı değiştirebilir;
■Ölçüm sonuçları, akış hızı dağılımı, sıvı basıncı, sıcaklık, yoğunluk, viskozite gibi fiziksel parametrelerden bağımsızdır;
■ Yüksek çözünürlüklü arkadan aydınlatmalı LCD ekran, tam Çince menü işlemi, kullanımı kolay, kullanımı kolay, öğrenmesi ve anlaması kolay;
■ RS485, RS232, Hartand Modbus (opsiyonel) gibi dijital iletişim sinyali çıkışı ile;
■ Kendi kendine test ve kendi kendine teşhis fonksiyonu ile;
■ Saatlik toplam kayıt fonksiyonu ile, zaman paylaşımlı ölçüme uygun (opsiyonel);
■Sırasıyla ileri birikim miktarını, geri biriktirme miktarını ve fark hesaplama miktarını görüntüleyebilen üç Entegratör vardır.(isteğe bağlı);
■ Kızılötesi el operatörü, 115KHZiletişim hızı ile dönüştürücünün tüm fonksiyonlarını temassız uzaktan çalıştırabilir (opsiyonel).
