Ürün ayrıntıları:
|
| Ölçüm aralığı: | 0~20m (entegre) | Proses Basıncı: | -0.1~0.1MPa |
|---|---|---|---|
| Proses bağlantısı: | flanş | sinyal çıkışı: | 4...20 mA |
| Ekran modu: | Sıvı seviyesi (hava yüksekliği) | Çıkışı ayarla: | Üst ve alt limit ayarı |
| koruma seviyeleri: | IP65、IP67、IP68(opsiyonel) | Patlamaya dayanıklı sınıf: | Exia II CT6 Ga |
| Vurgulamak: | Flanş Ultrasonik Seviye Sensörü,Büyük İletim Gücü Ultrasonik Seviye Göstergesi |
||

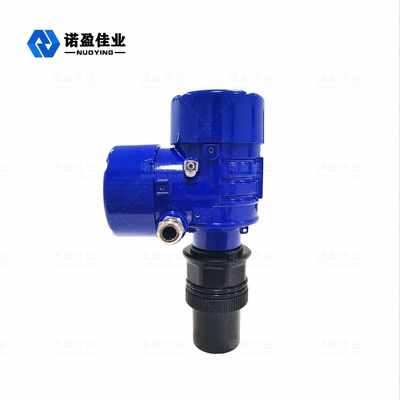

Büyük İletim Gücüne Sahip Flanşlı Ultrasonik Seviye Göstergesi
Çalışma PrensibiBüyük İletim Gücüne Sahip Flanşlı Ultrasonik Seviye Göstergesi
Ultrasonik seviye göstergesi, kabın üstüne monte edilmiştir.Elektronik ünitenin kontrolü altında, prob, ölçülecek nesneye bir ultrasonik darbe ışını yayar.Ses dalgası nesnenin yüzeyi tarafından yansıtılır ve yansıyan ekoların bir kısmı sonda tarafından alınır ve elektrik sinyallerine dönüştürülür.Malzeme seviyesinin değişimini belirlemek için yeniden alınmaya kadar olan zaman farkı ve bilinen ses hızı kullanılır.Mikrodalga sinyali elektronik cihaz tarafından işlenir ve son olarak malzeme seviyesi ile ilgili bir elektrik sinyaline dönüştürülür.
Tasarım özelliğinın-ninBüyük İletim Gücüne Sahip Flanşlı Ultrasonik Seviye Göstergesi

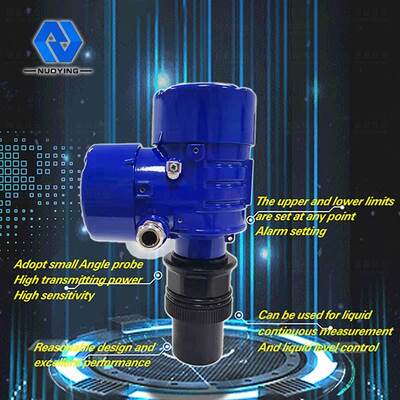

◎ büyük iletim gücü ve yüksek hassasiyet ile ultrasonik dalga için küçük açılı prob benimsenmiştir
◎ Herhangi bir noktada üst ve alt limit ayarı ve alarm ayarı, sürekli sıvı ölçümü ve sıvı seviye kontrolü için kullanılabilir
◎ makul tasarım, mükemmel performans, basit yapı, uygun kurulum, vb.
teknik parametrelernın-ninBüyük İletim Gücüne Sahip Flanşlı Ultrasonik Seviye Göstergesi

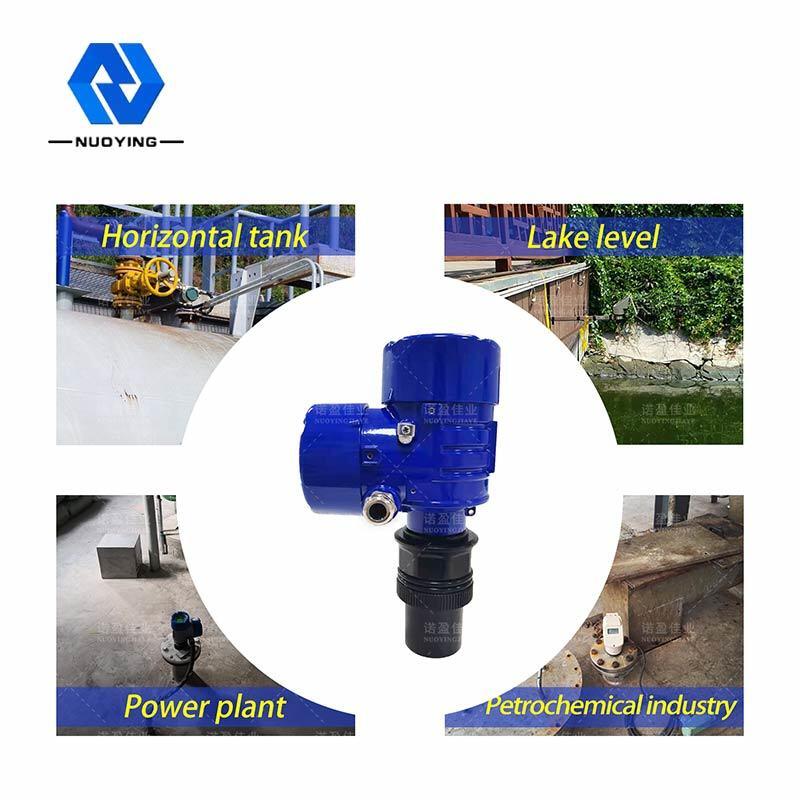

| Ttipik uygulama | Sıvı (karıştırma, köpük, buharlaşma vb. yok) |
| Ürün modelleri | NYCSUL-502 |
| sonda tipi |
Entegre, bölünmüş |
| Anten malzemesi | PP, PVC, 304 |
| Ölçüm aralığı | 0~ 20M (entegre), 0~40m (ayrı), |
| Ölçüm doğruluğu | <%0,25 (aralık < 20 m), <%0,5 (aralık > 20 m) |
| proses sıcaklığı | 3 milyon, 20 milyon |
| Ölçüm doğruluğu | %0.05 ~ %0.1 F.S |
| proses sıcaklığı | -20~ +70C |
| Proses basıncı | -0.1 ~ 0.1 MPa, (atmosferik basınç) |
| Elektrik Arayüzü | M20×1.5,½"NPT |
| Koruma sınıfı | IP65, IP67, IP68 (isteğe bağlı) |
| Proses bağlantısı | flanş |

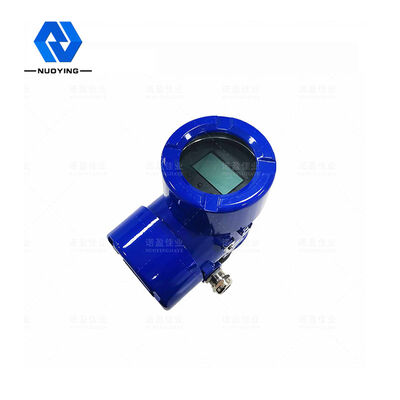

| Ekran modu | Sıvı seviyesi, mesafe (hava yüksekliği) |
| çıktıyı ayarla | Üst limit ayarı, alt limit ayarı |
| Sinyal çıkışı | 4... 20mA/ HART/ RS485/Modbus... |
| Koruma sınıfı | IP65, IP67, IP68(Opsiyonel) |
| Patlamaya dayanıklı sınıf | Exia II CT6 Ga, Exd II CT6 Gb(detaylar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
