Ürün ayrıntıları:
|
| Sıradan uygulama: | Sıvı (karıştırma yok.) | Ürün modelleri: | NYCSUL-503 |
|---|---|---|---|
| sonda tipi: | Gövde, bölünmüş gövde, patlamaya dayanıklı, korozyon önleyici, korozyon önleyici | Anten form malzemesi: | PP, PVC, PTFE |
| Ölçüm doğruluğu: | <%0,25 (aralık <20 m), | Proses Basıncı: | -0.1 ~=0.1 MPa(atmosferik basınç) |
| Proses bağlantısı: | flanş | Patlamaya dayanıklı sınıf: | Exia II CT6 Ga, Exd II CT6 Gb(sertifikaya bakın) |
| Vurgulamak: | PTFE Ultrasonik Seviye Göstergesi,Alarm Ayarı Ultrasonik Seviye Sensörü,Flanşlı Ultrasonik Seviye Transmitteri |
||

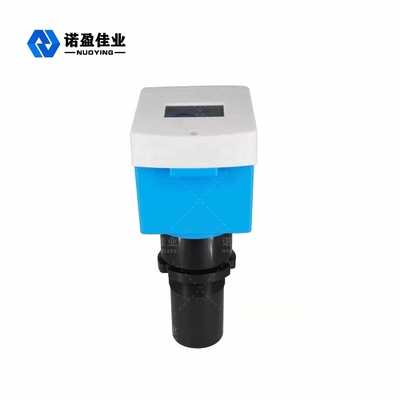

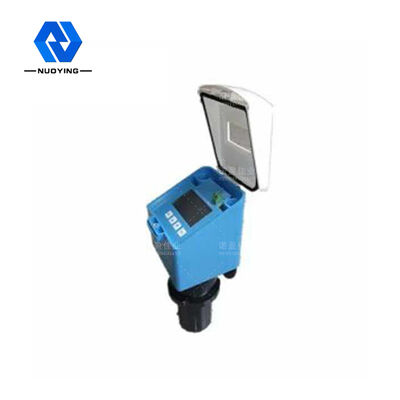

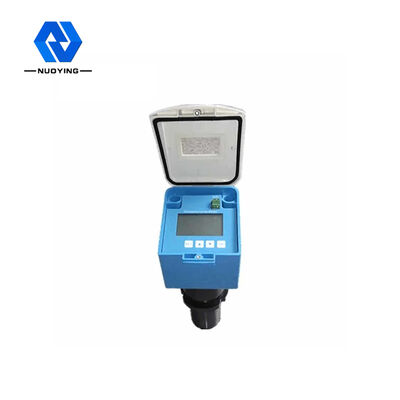

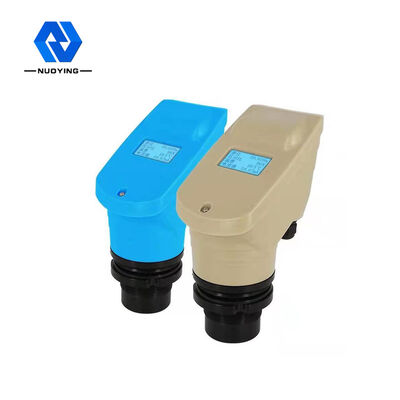

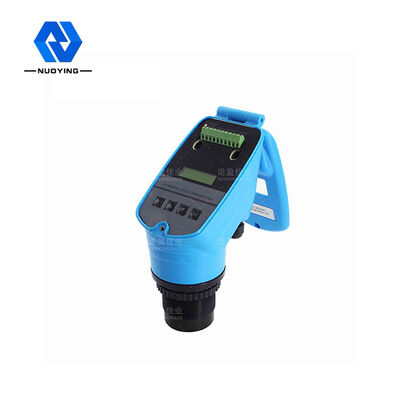

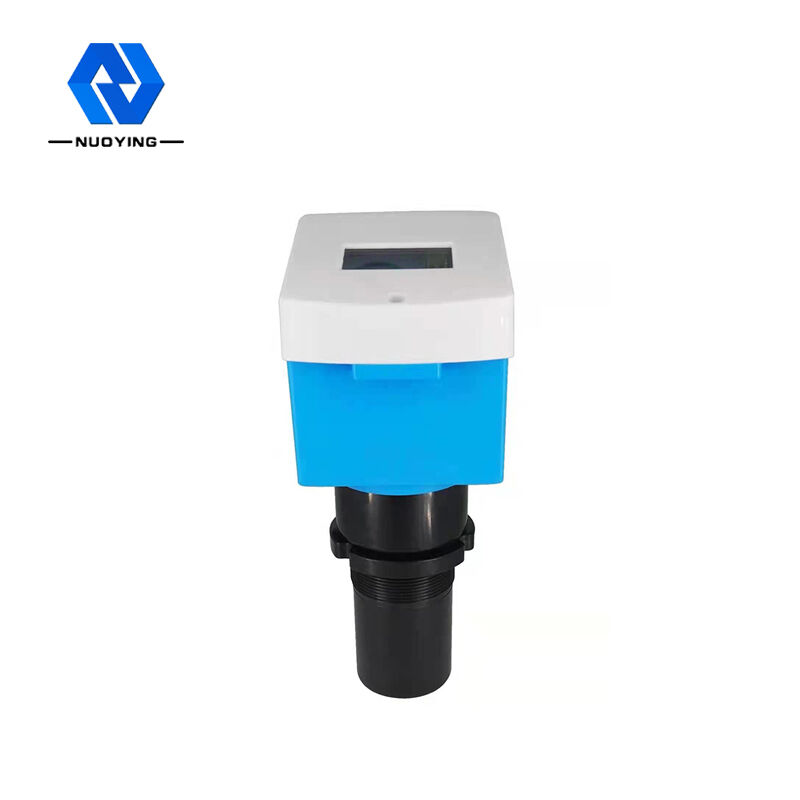

Her Noktada Yüksek Hassasiyetli NYCSUL Ultrasonik Seviye Göstergesi Alarm Ayarı
çalışma prensibiHerhangi Bir Noktada Yüksek Hassasiyetli NYCSUL Ultrasonik Seviye Göstergesi Alarm Ayarı
Ultrasonik seviye göstergesinin çalışma prensibi, ultrasonik dönüştürücünün (prob) ölçülen malzemenin (malzeme) yüzeyi ile karşılaştığında yüksek frekanslı darbeli bir ses dalgası göndermesi ve yansıtılması ve geriye katlanmasıdır.Yansıyan eko, dönüştürücü tarafından alınır ve bir elektrik sinyaline dönüştürülür.Ses dalgasının yayılma süresi Ses dalgasının cismin yüzeyine olan uzaklığı ile orantılıdır.Ses dalgası iletim mesafesi S, ses hızı C ve ses iletim süresi T arasındaki ilişki şu formülle ifade edilebilir: S=C×T/2.
İletilen ultrasonik darbe belirli bir genişliğe sahip olduğundan, dönüştürücüye yakın küçük bir alanda yansıyan dalga, iletilen dalga ile örtüşür ve bu tanımlanamayan ve mesafe değeri ölçülemeyen dalgadır.Bu alana ölçüm ölü bölgesi denir.Kör bölgenin boyutu, ultrasonik seviye ölçerin modeliyle ilgilidir.
Prob kısmı ultrasonik dalgalar yayar, ultrasonik dalgalar havadan yoğunluk farkı büyük olan bir ortamla karşılaştığında yansıtılır ve yansıyan dalgalar prob kısmı tarafından alınır.Sondadan sıvı (nesne) yüzeyine olan mesafe, ultrasonik dalganın geçtiği zamanla orantılıdır:mesafe [m] = zaman x ses hızı/2 [m]
Tasarım özelliğiHerhangi Bir Noktada Yüksek Hassasiyetli NYCSUL Ultrasonik Seviye Göstergesi Alarm Ayarı
◎ makul tasarım, mükemmel performans, basit yapı, uygun kurulum, vb.
◎ büyük iletim gücü ve yüksek hassasiyet ile ultrasonik dalga için küçük açılı prob benimsenmiştir
◎ Herhangi bir noktada üst ve alt limit ayarı ve alarm ayarı, sürekli sıvı ölçümü ve sıvı seviye kontrolü için kullanılabilir
teknik parametrelerHerhangi Bir Noktada Yüksek Hassasiyetli NYCSUL Ultrasonik Seviye Göstergesi Alarm Ayarı
| Ttipik uygulama | Sıvı (karıştırma, köpük, buharlaşma vb. yok) |
| Ürün modelleri | Nycsul-501, NYCSUL-502, NYCSUL-503 |
| sonda tipi | Gövde, ayrık gövde, patlamaya dayanıklı, korozyon önleyici, korozyon önleyici ve patlamaya dayanıklı |
| Anten malzemesi | PP, PVC, PTFE, 304 |
| Ölçüm aralığı | 0~ 20M (entegre), 0~40m (ayrı), |
| Ölçüm doğruluğu | <%0,25 (aralık <20 m), <%0,5 (aralık >20 m) |
| proses sıcaklığı | 3M, 20M (derin kuyu birkaç yüz metreyi ölçebilir, bu da özelleştirilebilir) |
| Ölçüm doğruluğu | %0.05 ~ %0.1 F.S |
| proses sıcaklığı | -20~+70C |
| Proses basıncı | -0.1 ~=0.1 MPa, (atmosferik basınç) |
| Elektrik Arayüzü | M20×1.5,½"NPT |
| Koruma sınıfı | IP65, IP67, IP68(opsiyonel) |
| Proses bağlantısı | Proses bağlantısı |
| Ekran modu | Sıvı seviyesi, mesafe (hava yüksekliği) |
| çıktıyı ayarla | Üst limit ayarı, alt limit ayarı |
| Sinyal çıkışı | 4... 20mA/ HART/ RS485/Modbus... |
| Koruma sınıfı | IP65, IP67, IP68(Opsiyonel) |
| Patlamaya dayanıklı sınıf | Exia II CT6 Ga, Exd II CT6 Gb(detaylar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
