Ürün ayrıntıları:
|
Sıradan uygulama: | Sıvı (karıştırma, köpük, buharlaşma vb. yok) | Ürün modelleri: | Nycsul-501, NYCSUL-503 |
---|---|---|---|
sonda tipi: | Gövde, bölünmüş gövde, patlamaya dayanıklı, korozyon önleyici, patlamaya dayanıklı | Anten form malzemesi: | PP, PVC, PTFE (isteğe bağlı) |
Ölçüm doğruluğu: | <%0,25 (aralık<20 m), <%0,5 (aralık>20 m) | Proses Basıncı: | -0.1 ~0.1 MPa, (atmosferik basınç) |
Proses bağlantısı: | iplik, flanş (isteğe bağlı) | Patlamaya dayanıklı sınıf: | Exia II CT6 Ga, Exd II CT6Gb |
Vurgulamak: | NYCSUL Ultrasonik Seviye Göstergesi,RS485 Ultrasonik Seviye Göstergesi,Patlamaya Dayanıklı Ultrasonik Seviye Vericisi |

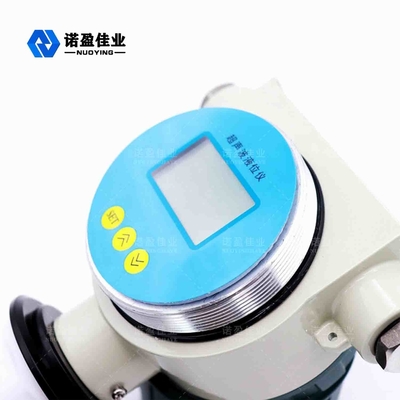

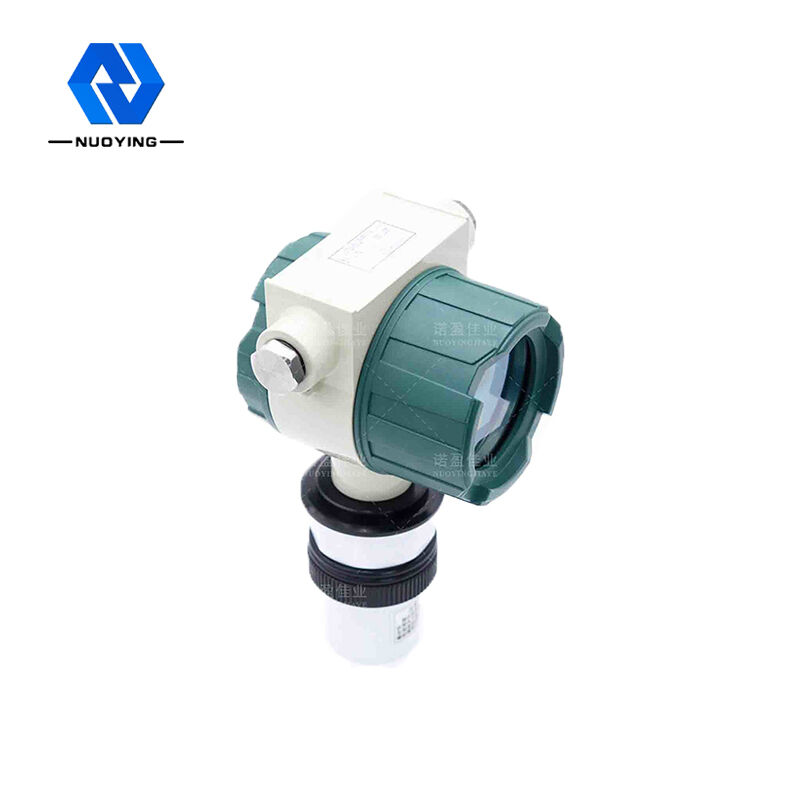

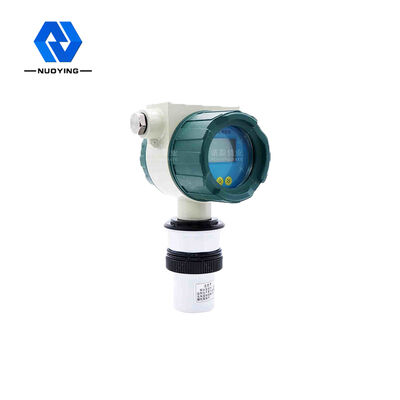

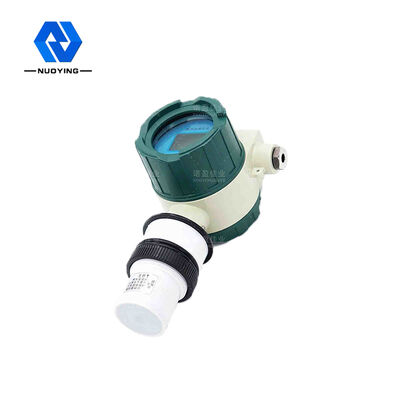

RS485 ile IP68 NYCSUL Ultrasonik Seviye Göstergesi
RS485 ile IP68 NYCSUL Ultrasonik Seviye Göstergesinin Çalışma Prensibi
Ultrason, belirli bir yayılma hızı ile gazlarda, sıvılarda ve katılarda yayılır.Ultrasonik dalga ortamda yayıldığında, emilir ve zayıflatılır, gazdaki zayıflama en büyük, katıdaki zayıflama ise en küçüktür.Ultrasonik dalgalar iki farklı ortamın ara yüzeyinden geçtiğinde yansıma ve kırılma meydana gelir.Akustik empedans açısından büyük farklılıklara sahip arayüzler için, neredeyse tam yansımadır.Ultrasonik dalganın iletilmesinden iletilen sinyalin alınmasına kadar geçen zaman aralığı, arayüzün konumu ile ilgilidir.Ultrasonik seviye göstergesi, seviyeyi ölçmek için ultrasonik dalganın bu özelliğini kullanır.

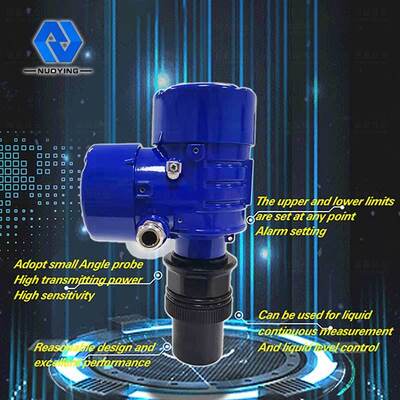

Tasarım özelliğiRS485 ile IP68 NYCSUL Ultrasonik Seviye Göstergesi
◎ makul tasarım, mükemmel performans, basit yapı, uygun kurulum, vb.
◎ büyük iletim gücü ve yüksek hassasiyet ile ultrasonik dalga için küçük açılı prob benimsenmiştir
◎ Herhangi bir noktada üst ve alt limit ayarı ve alarm ayarı, sürekli sıvı ölçümü ve sıvı seviye kontrolü için kullanılabilir

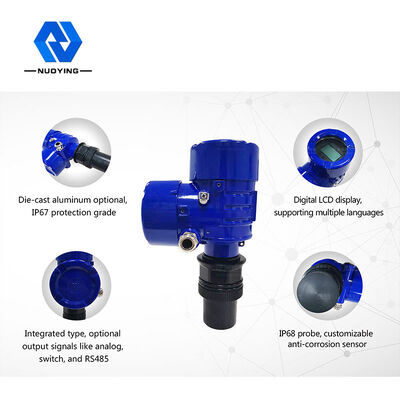

teknik parametrelerRS485 ile IP68 NYCSUL Ultrasonik Seviye Göstergesi

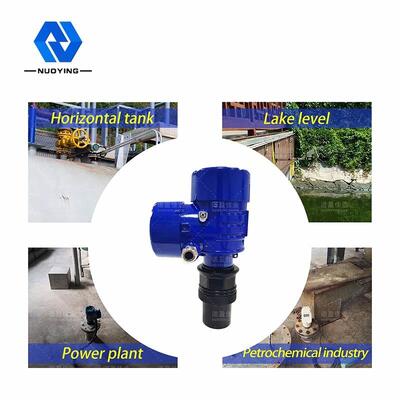

Ttipik uygulama | Sıvı (karıştırma, köpük, buharlaşma vb. yok) |
Ürün modelleri | Nycsul-501, NYCSUL-502, NYCSUL-503 |
sonda tipi | Gövde, ayrık gövde, patlamaya dayanıklı, korozyon önleyici, korozyon önleyici ve patlamaya dayanıklı |
Anten malzemesi | PP, PVC, PTFE, 304 |
Ölçüm aralığı | 0~ 20M (entegre), 0~40m (ayrı), |
Ölçüm doğruluğu | <%0,25 (aralık <20 m), <%0,5 (aralık >20 m) |
proses sıcaklığı | 3M, 20M (derin kuyu birkaç yüz metreyi ölçebilir, bu da özelleştirilebilir) |
Ölçüm doğruluğu | %0.05 ~ %0.1 F.S |
proses sıcaklığı | -20~+70C |
Proses basıncı | -0.1 ~=0.1 MPa, (atmosferik basınç) |
Elektrik Arayüzü | M20×1.5,½"NPT |
Koruma sınıfı | IP65, IP67, IP68(opsiyonel) |
Proses bağlantısı | Proses bağlantısı |
Ekran modu | Sıvı seviyesi, mesafe (hava yüksekliği) |
çıktıyı ayarla | Üst limit ayarı, alt limit ayarı |
Sinyal çıkışı | 4... 20mA/ HART/ RS485/Modbus... |
Koruma sınıfı | IP65, IP67, IP68(Opsiyonel) |
Patlamaya dayanıklı sınıf | Exia II CT6 Ga, Exd II CT6 Gb(detaylar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
