Ürün ayrıntıları:
|
| Sıradan uygulama: | Düşük dielektrik sabiti sıvı | Anten Malzemesi: | namlu sert çubuk |
|---|---|---|---|
| Güç kaynağı: | 24 VDC | Orta sıcaklık: | -40~+200℃ |
| Proses Basıncı: | -0.1~8.0MPa | prosedür bağlantısı: | Diş, flanş (isteğe bağlı) |
| koruma seviyeleri: | IP6 7 | patlamaya dayanıklı sınıflandırma: | ExiaIICT6 (isteğe bağlı) |
| Vurgulamak: | Namlu Sert Çubuk RF Seviye Verici,Düşük Dielektrik Sabit RF Sıvı Verici |
||

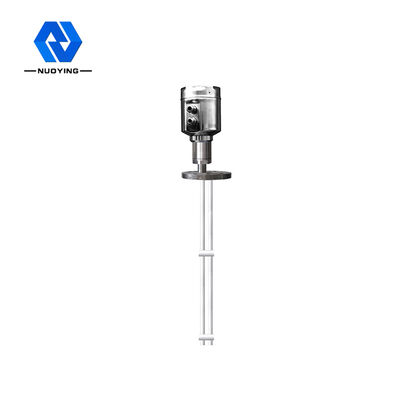

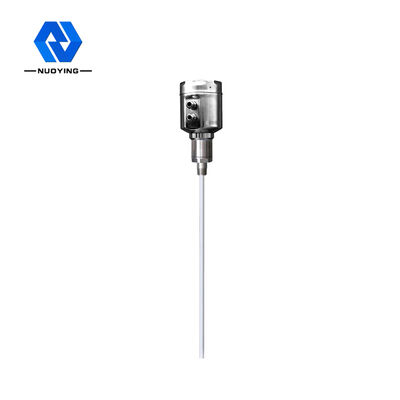

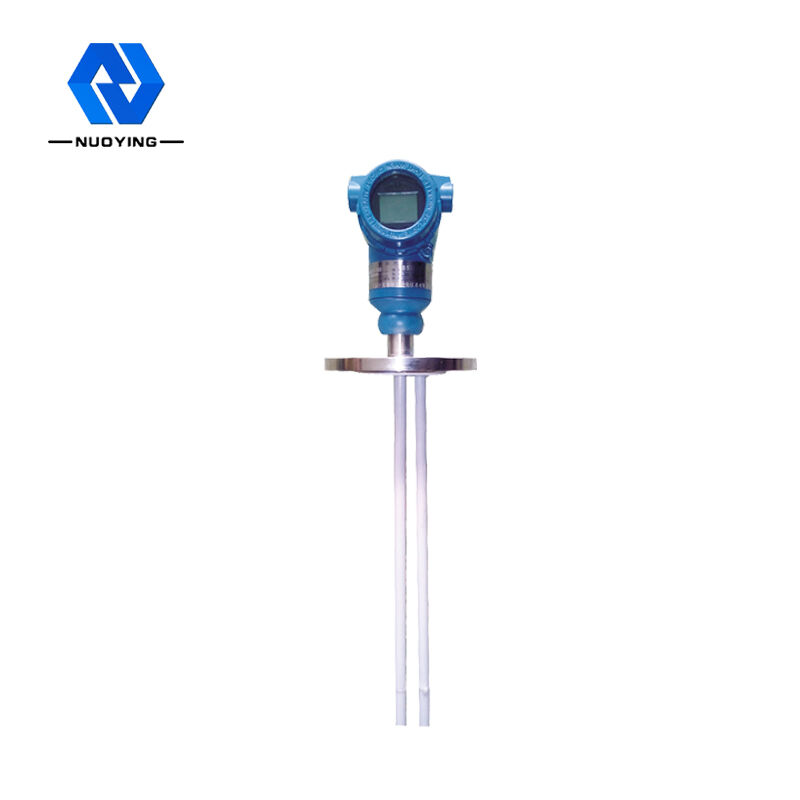

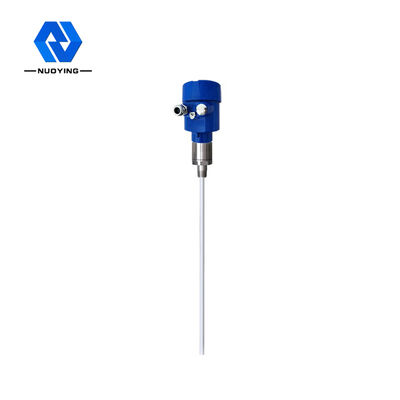

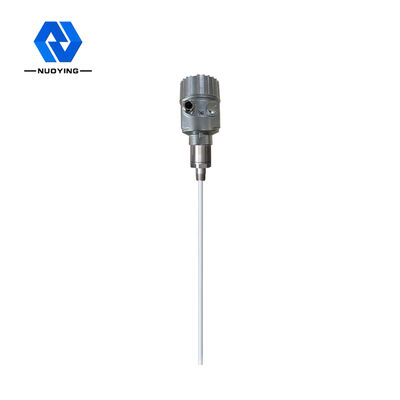

Düşük dielektrik sabit sıvı için NYSP-M21 RF Kabul Seviyesi Vericisi
Düşük Dielektrik Sabit Sıvı İçin NYSP-M21 RF Kabul Seviyesi Vericisinin Çalışma Prensibi
RF kabul seviyesi ölçer, esas olarak bir algılama parçası ve bir iletim bölümünden oluşur.Tespit parçası bir sonda, bir koruyucu mahfaza vb. içerir;, Modülasyon sürücü amplifikatörü, filtre sönümleme bağlantısı, gerilim limiti ve gerilim-akım dönüştürme devresi, vb. Köprü prensibine göre, sıvı seviyesinin yükselmesi nedeniyle artan kapasitans köprüyü dengesiz hale getirir.Aynı zamanda, köprünün dengesizliği ile orantılı olan demodülatörün çıkış voltajı filtrelenir ve yükseltilir, çıkış sönümlenir ve voltaj/akıma dönüştürülür.Seviye ile orantılı 4-20mA akım sinyali.Bir radyo frekansı kapasitans seviyesi ölçer veya bir radyo frekansı kabul seviyesi ölçer olsun, ortamın seviyesini doğru bir şekilde ölçebilir, ancak sıradan radyo frekansı kapasitans seviyesi ölçer ile karşılaştırıldığında, radyo frekansı kabul seviyesi ölçer ölçmek için daha uygundur. malzeme seviyesi, çünkü asılı malzemenin malzeme seviyesi ölçümü üzerindeki etkisi iyi ele alınmıştır.
Tasarım özellikleriDüşük Dielektrik Sabit Sıvı İçin NYSP-M21 RF Kabul Seviyesi Vericisi
◎ Sarkmayı önleme: Eşsiz sürüş kalkanı devre tasarımı, sarkmayı önleme yeteneğini geliştirir
◎ güç kaynağı aralığı: güç kaynağı çalışma aralığı: 13 ~ 35vdc
◎ prob proses sıcaklığı: - 100 ℃ ~ 800 ℃
◎Ölü bölge ölçümü yok, on santimetreden ve hatta birkaç santimetreden fazla olan çok çeşitli malzeme seviyesi ölçüm durumlarına uygulanabilir
◎Maksimum ölçüm aralığı yüz metreye, hatta yüzlerce metreye ulaşabilir
◎Viskoz malzeme arayüzü ölçümü, bu cihazın büyük bir avantajıdır
◎istikrarlı ve güvenilir çıktı, uçucu küle, düşen malzemeye, su buharına, kristalleşmeye ve mumya dayanıklı
◎hareket yok, kolay giyilebilen parça yok, düzenli temizlik, bakım ve hata ayıklama yok
teknik parametrelerDüşük Dielektrik Sabit Sıvı İçin NYSP-M21 RF Kabul Seviyesi Vericisi
| Sıradan uygulama | Sıvı (Korozyon, iletkenlik, düşük dielektrik sabiti, karıştırma, arayüz, elektrik dehidrasyonu, viskozite, derin kuyu, ultra geniş aralık ve diğer durumlar) |
| Toz (iletkenlik, yalıtım tozu vb.) | |
| Katı (iletkenlik, yalıtkan, ultra yüksek sıcaklık yalıtıcı katı, vb.) | |
|
ürün modeli
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
anten formu
|
Yumuşak kablo, yalıtımlı yumuşak kablo, yalıtımsız yumuşak kablo, sert çubuk, yalıtımlı sert çubuk, her iki uçta yalıtımlı sert çubuk, silindirik sert çubuk |
| Anten Malzemesi | PTFE,304,316 |
| ölçüm aralığı | 3m, 20m (Derin kuyu yüzlerce metre ölçebilir ve özelleştirilebilir) |
| dalga boyu | 635-650mm |
| Ölçüm hassasiyeti | %0,05~%0,1FS |
| Güç kaynağı | 24VDC |
|
sinyal çıkışı |
4...20mA/HART/ RS485/Modbus…. |
| Proses sıcaklığı | -40~+130°C, -100~+200°C, -40~+260°C, -50~+500°C |
| Proses basıncı |
-0,1~1,6MPa,-0,1~4,0MPa, -0,1~6,3MPa |
| Proses bağlantısı | vida dişi, flanş (seçilebilir) |
| Elektrik arabirimi | M20*1,5,½ ″NPT |
| koruma seviyeleri | IP65,IP67,IP68(seçilebilir) |
| Patlamaya dayanıklı kalite | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
