Ürün ayrıntıları:
|
| patlamaya dayanıklı: | ExiaⅡCT6 Ga | koruma sınıfı: | IP65,IP67 |
|---|---|---|---|
| Kabuk malzemesi: | Polipropilen/Alüminyum | Görüntülemek: | LCD |
| Çıkış ayarı: | Üst limit ayarı, alt limit ayarı | Ekran modu: | Sıvı seviyesi, mesafe (boş yükseklik) |
| sinyal çıkışı: | 4...20mA/HART/RS485... | Proses bağlantısı: | Diş, Flanş, Braket montajı (opsiyonel) |
| Vurgulamak: | Ultrasonik Seviye Sensörü 40KHz,100KHz Ultrasonik Seviye Vericisi,Su Tankı Ultrasonik Seviye Sensörü |
||

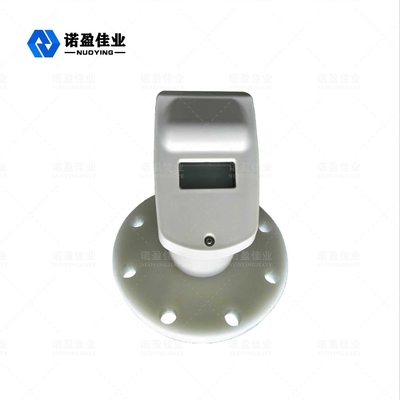

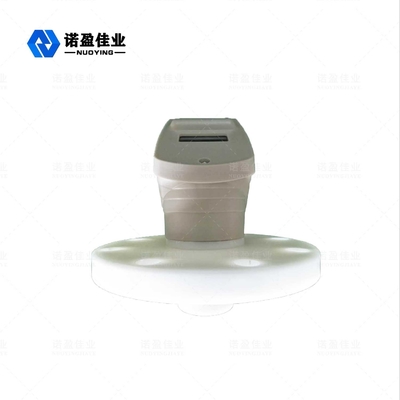

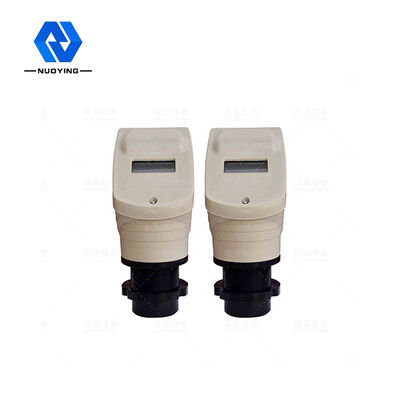

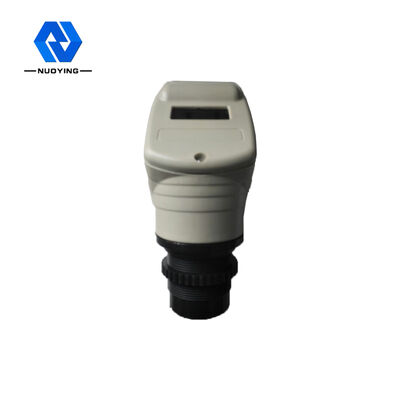

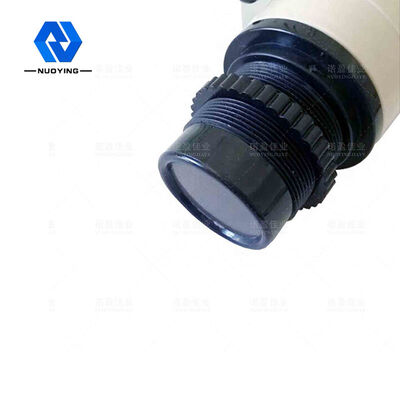

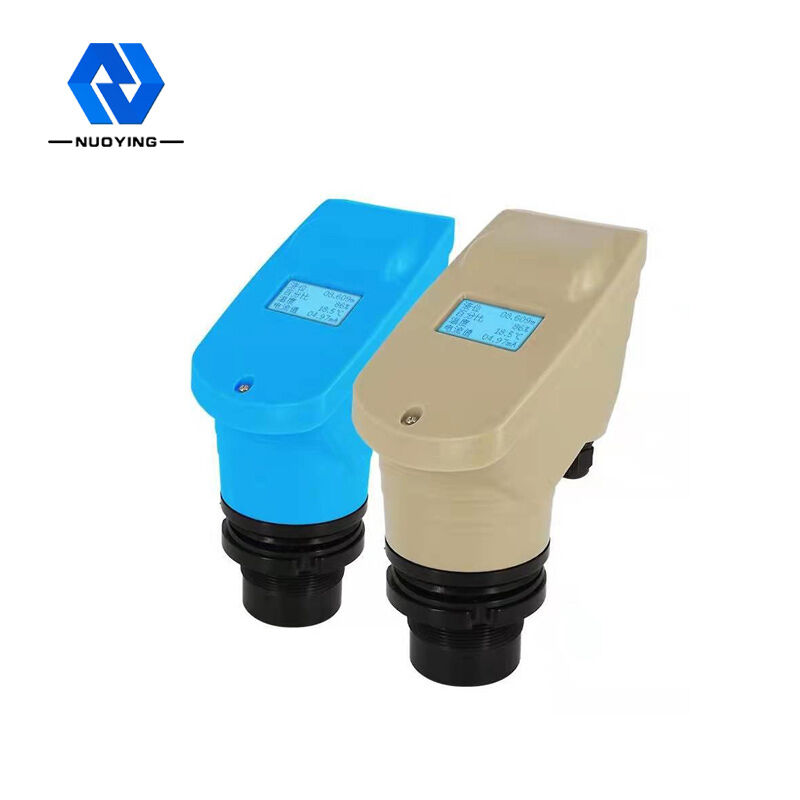

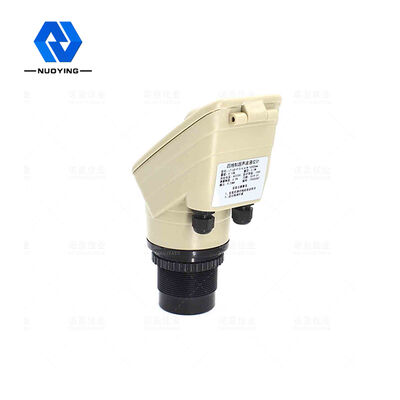

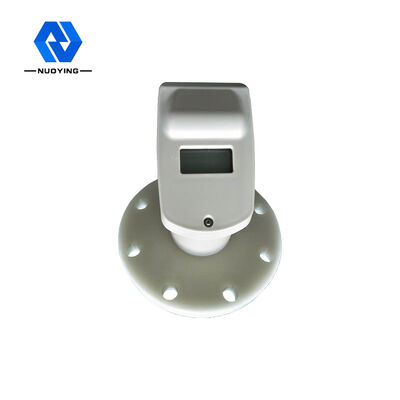

NYCSUL-501 Su Deposu IP67 için 40KHz 100KHz Ultrasonik Seviye Sensörü
Ultrasonik Seviye Verici
Ultrasonik seviye ölçer, mikroişlemci tarafından kontrol edilen dijital bir seviye ölçerdir.Sensör (dönüştürücü) tarafından yapılan ultrasonik darbenin ölçümünde, sıvı yüzey yansımasından sonra aynı sensör tarafından alınan ses dalgaları, piezoelektrik kristal tarafından elektrik sinyallerine dönüştürülür ve iletme ve alma süresi arasındaki ses dalgaları ile sensörün sensöre hesaplanması. sıvının yüzeyinde ölçülen mesafe.Temassız ölçüm kullanımı nedeniyle, ölçülen ortam neredeyse sınırsızdır, çeşitli sıvı ve katı malzeme yükseklik ölçümlerinde yaygın olarak kullanılabilir.
Ultrasonik Seviye VericiTeknik parametre
| Sıradan uygulama | Sıvı seviye ölçümü |
| Frekans aralığı | 40KHz,100KHz |
| Prob tipi | Birleşik |
| Prob Malzemesi | PP/PVC/PTFE/304(isteğe bağlı) |
| Ölçüm aralığı | 0～20m |
| Ölçüm doğruluğu | ＜%0,25(Aralık＜20m) |
| ölçüm açısı | 10° |
| Güç kaynağı | 24VDC,220VAC |
| Proses sıcaklığı | (-20-70℃) |
| Proses basıncı | Normal basınç |
| Proses bağlantısı | Diş, Flanş, Braket montajı (opsiyonel) |
| Sinyal çıkışı | 4...20mA/HART/RS485... |
| Ekran modu | Sıvı seviyesi, mesafe (boş yükseklik) |
| Çıkış ayarı | Üst limit ayarı, alt limit ayarı |
| Görüntülemek | LC D |
| Kabuk malzemesi | Polipropilen/Alüminyum |
| Koruma sınıfı | IP65,IP67 |
| patlamaya dayanıklı | ExiaⅡCT6 Ga |
Ultrasonik Seviye VericiÖlçüm Prensibi
Ultrasonik seviye ölçer, kabın üstüne monte edilmiştir.Elektronik ünitenin kontrolü altında, prob ölçülecek nesneye bir ultrasonik darbe ışını yayar, ses dalgası nesnenin yüzeyi tarafından yansıtılır ve yansıyan yankının bir kısmı prob tarafından alınır ve bir sinyale dönüştürülür. ultrasonik dalgaya göre yeniden iletilen elektrik sinyali.Yeniden alıma kadar olan zaman farkı ve bilinen ses hızı, malzeme seviyesinin değişimini belirlemek için kullanılır.Mikrodalga sinyali elektronik cihaz tarafından işlenir ve son olarak malzeme seviyesi ile ilgili bir elektrik sinyaline dönüştürülür.
