Ürün ayrıntıları:
|
tipik uygulamalar: | Sıvı, aşındırıcı sıvı | Sinyal Çıkışı:: | 4~20mADC/HART/RS485 |
---|---|---|---|
Ortam sıcaklığı: | -40 〜85 °C | Proses Sıcaklığı: | -10 ~+70 °C |
Proses bağlantısı: | dişli flanş montajı (isteğe bağlı) | Güç kaynağı: | 24VDC (± %5) |
Yükleme kapasitesi: | < (U-15) / 0,02A | Diyafram Malzemesi: | 316L, seramik diyafram (isteğe bağlı) Gövde malzemesi: alüminyum, paslanmaz çelik (isteğe bağlı) |

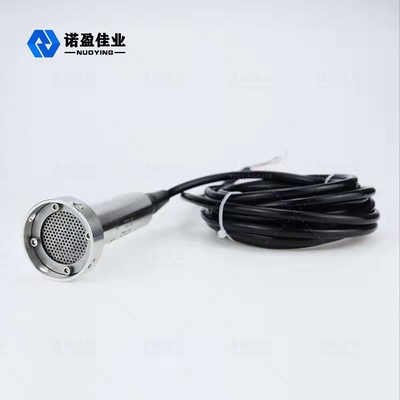

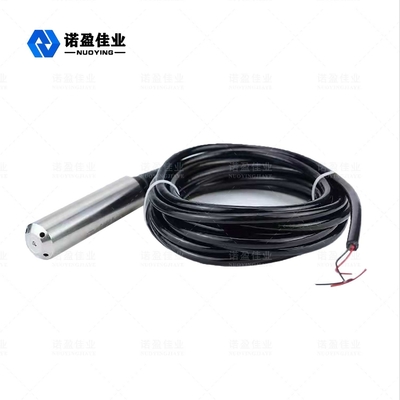

NH93420 Giriş Tipi Su Seviyesi Basınç Transdüserleri HART Seramik Diyafram
NH93420 Sıvı Seviyesi Vericisi Basınç Sensörü Vericisi
NH93420 serisi sıvı seviyesi vericisi, su, yağ ve macun hacminin doğru ölçümünü ve iletimini sağlamak için, farklı yüksekliklerde sıvının farklı özgül ağırlığı tarafından üretilen basınç arasındaki doğrusal ilişki ilkesine göre, basınç verici teknolojisinin genişletilmesi ve geliştirilmesidir. sıvı yüksekliği, ağırlığı.
NH93420 Sıvı Seviye VericisiTeknik parametre
Tipik uygulamalar | Sıvı, aşındırıcı sıvı | ||||||||||
Ölçüm aralığı |
|
||||||||||
Sinyal çıkışı: | 4~20mADC/HART/RS485 | ||||||||||
Ortam sıcaklığı | -40 〜85 °C | ||||||||||
Proses sıcaklığı | -10 ~+70 °C | ||||||||||
Proses bağlantısı | dişli flanş montajı (isteğe bağlı) | ||||||||||
Güç kaynağı | 24VDC (± %5) | ||||||||||
Yükleme kapasitesi | < (U-15) / 0,02A | ||||||||||
diyafram malzemesi | 316L, seramik diyafram (isteğe bağlı) Gövde malzemesi: alüminyum, paslanmaz çelik (isteğe bağlı) | ||||||||||
istikrar | ±%0,05 FS/ yıl;±0,1 %FS/ yıl | ||||||||||
Saha ekranı | LCD (isteğe bağlı) | ||||||||||
koruma seviyesi | IP67 | ||||||||||
Patlama sınıfı | Exia II CT5 Exd IIBT5 (isteğe bağlı) |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlernın-ninkullanıcılar!
NH93420 Sıvı Seviye Vericisi İşletme Prensip
Sıvı seviyesi vericisi, bir kılcal hortuma yerleştirilmiş özel bir gaz kılavuz kablosu, bir sıkıştırma bağlantısı ve bir sondadan oluşur.Seviye göstergesinin probu, altta bir diyafram bulunan paslanmaz çelik bir çekirdekten ve delikli plastik bir kabuktan yapılmıştır.Sıvı seviyesi ölçümü, aslında prob başlığı üzerindeki hidrostatik basınç ile gerçek atmosferik basınç arasındaki farktır ve ardından seramik sensör (paslanmaz çelik filme takılı) ve elektronik bileşen, basınç farkını 4〜20mA çıkış sinyaline dönüştürür. .
Hidrostatik sıvı seviyesi vericisi, ölçülen sıvının belirli bir derinliğine konduğunda, sensörün basınç formülü aşağıdaki gibidir: PA= p・g・h+Po, sıvı seviyesi formülünü elde etmek için: h = PA- Po/ p *g.
Aynı zamanda, sıvının basıncı, gaz iletimi paslanmaz çelikten sensörün pozitif basınç odasına sokulur ve daha sonra sıvı yüzeyindeki atmosferik basınç, karşı koymak için sensörün negatif basınç odasına bağlanır. Po, sensörün arkasında ve sensörün ölçülen basıncını PA-Po= p・g・h yapın.
Sıvının yoğunluğu üniform ise, statik basınç farkı sıvı seviyesinin yüksekliği ile orantılıdır.
NH93420 Sıvı Seviye Vericisi Tasarım özellikleri
