Ürün ayrıntıları:
|
| Sıradan uygulama: | iletken sıvı ve bulamaç | ürün modeli: | NYLD-GD |
|---|---|---|---|
| Nominal çap: | DN6mm-DN3000mm | Nominal basınç: | 0,6~4,0MPa (özel basınç özelleştirilebilir) |
| Ölçüm aralığı: | 1500:1 akış hızı ayarı < 15m/s | Ölçüm doğruluğu: | %0,5 varsayılan ayar, %0,3 veya %0,2 isteğe bağlı |
| elektrot formları: | standart, kazıyıcı ve değiştirilebilir form | Çıkış sinyali: | frekans, alarm ve darbe çıkışı |

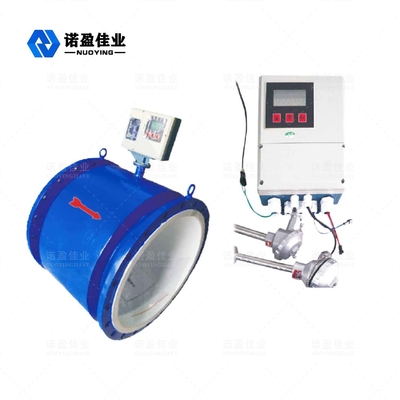

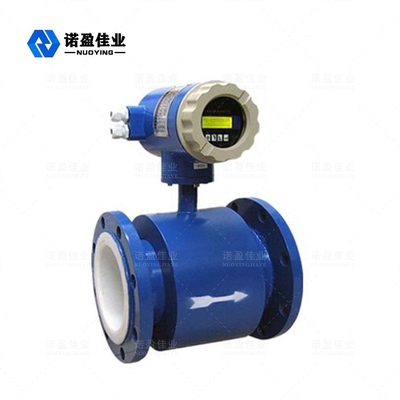

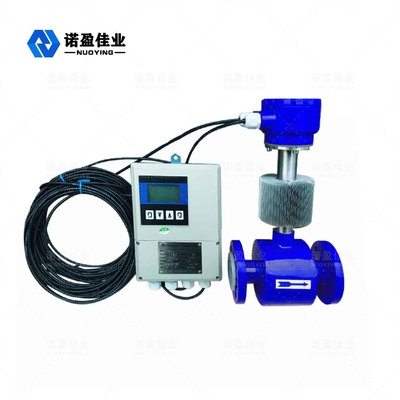

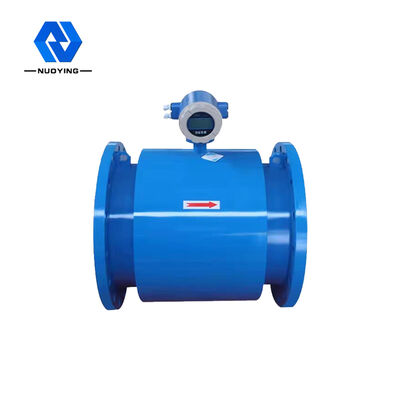

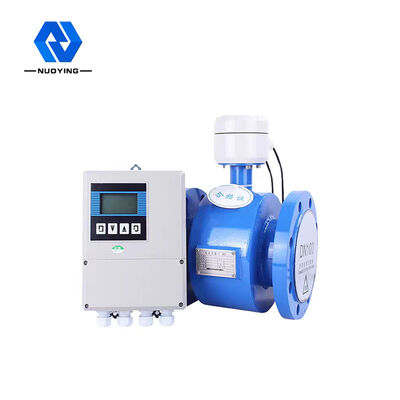

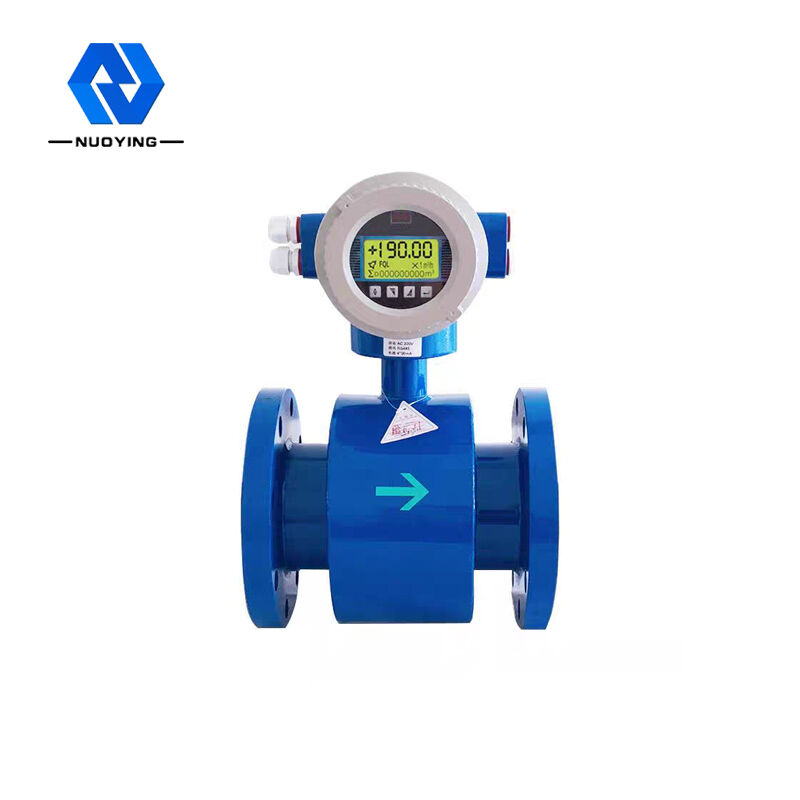

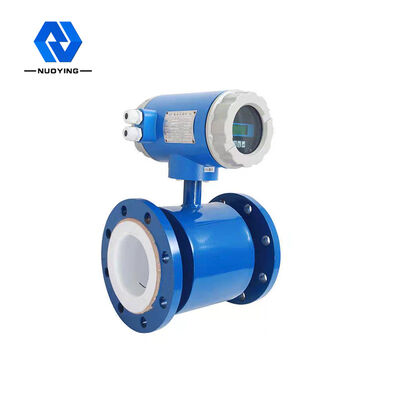

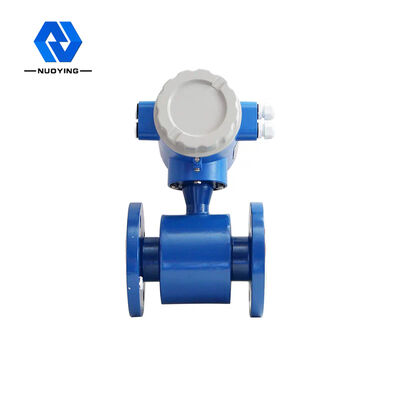

Yüksek Doğruluk ve Güvenilirlik Nyld Boru Hattı Elektromanyetik Debimetre Akışı Engelleyen Parça Yok
Yüksek Basınca Dayanıklı Nyld Boru Hattı Elektromanyetik Debimetre Çoklu Çıkış Çalışma Prensibi
boru hattı elektromanyetik debimetre, yüksek doğruluk ve güvenilirliğe sahip bir tür debimetredir.Kapalı bir boru hattındaki iletken sıvı ve bulamacın akış hızını ölçebilir. Ölçüm prensibi, Faraday'ın elektromanyetik indüksiyon yasasına dayanmaktadır.Yani, iletken sıvı manyetik alandaki manyetik çizgileri kestiğinde, iletkende indüklenen elektromotor kuvveti üretilir:
E=KBVD
K: alet sabiti B: manyetik indüksiyon yoğunluğu
V: ölçüm tüpünün enine kesitindeki ortalama akış hızı
D: ölçüm tüpünün iç çapı
Akış hızı ölçülürken sıvı, akış yönüne dik bir manyetik alan boyunca akar.İletken sıvının akışı, ortalama akış hızıyla (yani hacimsel akış hızı) orantılı bir voltaj sinyali indükler.İndüklenen voltaj sinyali, sıvı ile doğrudan temas halinde olan iki elektrot tarafından algılanır, kablo aracılığıyla amplifikatöre iletilir ve son olarak birleşik bir akım çıkış sinyaline dönüştürülür.
Boru Hattı Elektromanyetik Debimetre Tasarım özelliği
◎ Ölçüm doğruluğu sıvı yoğunluğu, viskozite, sıcaklık, basınç ve iletkenlik değişikliklerinden etkilenmez.
◎ Ölçüm borusunda akışı engelleyen parçalar yoktur, basınç kaybı yoktur ve düz boru kesitleri için düşük gereksinimler vardır.
◎ Dönüştürücü, doğrudan güneş ışığında veya karanlık odada okumayı kolaylaştırabilen likit kristal arkadan aydınlatmalı ekrana sahiptir.
Kızılötesi dokunmatik tuşlar aracılığıyla ayar parametreleri, zorlu ortamlarda dönüştürücünün kapağını açmadan güvenle ayarlanabilir.
◎ Debimetre, üç entegratöre sahip iki yönlü bir ölçüm sistemidir: ileri, geri ve toplam fark;İleri ve geri akışı görüntüleyebilir.
◎ Birden çok çıkışı vardır: akım, darbe, dijital iletişim, HART.
◎ Dönüştürücü kendi kendine teşhis alarm çıkışı, boş yük algılama alarm çıkışı, akış üst ve alt limit alarm çıkışı, toplu kontrol vb. fonksiyonlara sahiptir.
◎ Yalnızca genel proses tespiti için değil, aynı zamanda kağıt hamuru, kağıt hamuru ve macun sıvısının ölçümü için de kullanılabilir.
◎ Yüksek voltajlı elektromanyetik debimetre, yüksek basınca ve negatif basınca dayanıklı olan ve özellikle petrokimya ve mineral endüstrilerinde kullanılan PFA ekran kaplama teknolojisini kullanır.
◎ Patlamaya dayanıklı aletler ilgili patlamaya dayanıklı yerlerde kullanılabilir.
Boru Hattı Elektromanyetik DebimetreTeknik parametre
| Sıradan uygulama | Tipik bir boru hattında sıvı akışının ölçülmesi | |
| Nominal çap | DN6mm-DN3000mm | |
| Nominal basınç | 0,6~4,0MPa (özel basınç özelleştirilebilir) | |
| Ölçüm aralığı | 1500:1 akış hızı ayarı < 15m/s | |
| ölçüm doğruluğu | %0,5 varsayılan ayar, %0,3 veya %0,2 isteğe bağlı | |
| Astar Malzemesi | polikloropren kauçuk, poliüretan kauçuk, silikon flor kauçuk, PTFE, perfloroetilen propilen (F46) ve PFA | |
| elektrot formları | standart, kazıyıcı ve değiştirilebilir form | |
| Elektrot Malzemesi | 16, Hastelloy B, Hastelloy C, titanyum, tantal, platin/iridyum alaşımı, paslanmaz çelik kaplı tungsten karbür | |
| Orta Sıcaklık | Entegre tip | -20°C~+70°C |
Bölünmüş tip | neopren astar ve poliüretan astar -20℃~+60℃ | |
| PTFE, PFA, F46, silikon flor kauçuk astar 40°C~+180°C | ||
| Ortam sıcaklığı | -25°C~+60°C | |
| Ortam nemi | %5~100 bağıl nem (bağıl nem) | |
| güç kaynağı | AC220V50Hz/DC24V/3.6V | |
| Güç tüketimi | < 15W | |
| Çıkış sinyali | frekans, alarm ve darbe çıkışı | |
| İletişim modu | RS232C veya RS485 seri iletişim arabirimi, HART iletişim protokolü, yıldırımdan korunma kaydı (10 yıl) | |
| kapanma koruması | 16 kapanma zamanını saklayabilen, kapanmayan bir saat ile dahili olarak tasarlanmıştır | |
| Tezgah | Toplam pozitif, Toplam Ters | |
| Eşleştirme doğruluğu | Belirtilen değerin ± %0,5'i, belirtilen değerin ± %0,3'ü veya %0,2'si seçilebilir | |
| sönüm süresi | sabit Sürekli değişken 0~100s (%90) arasında seçilebilir | |
| dielektrik iletkenlik | ≥ 20 us/cm | |
| Yapısal tip | hepsi bir arada, bölünmüş, daldırılmış, patlamaya dayanıklı | |
| Koruma sınıfı | IP65, IP67, IP68 (isteğe bağlı) | |
| Patlamaya dayanıklı sınıf | Exia IICT5 Ga, ExdICT5 Gb (ayrıntılar için sertifikaya bakın) | |
※ Açıklamalar: ürünler özel gereksinimlere göre özelleştirilebilir ve tasarlanabilir
Boru Hattı Elektromanyetik Debimetre Ürün Uygulamalar
Çelik, elektrik, petrol, kimya sanayi, kömür, metalurji, mineraller, kağıt yapımı, su temini ve drenaj, gıda, ilaç ve diğerleri gibi çeşitli sektörlerde yaygın olarak kullanılmaktadır.
