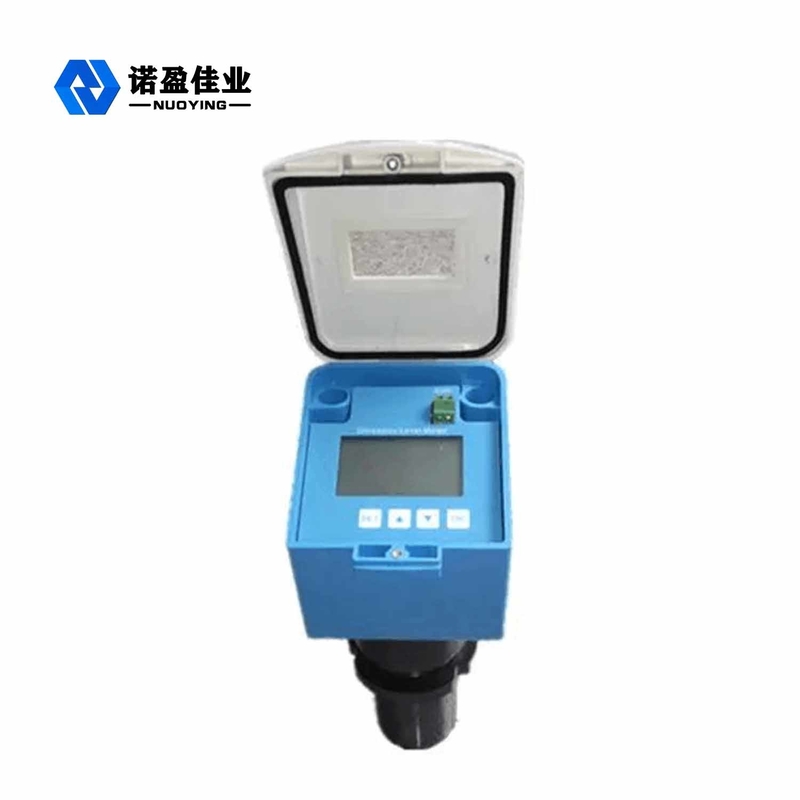

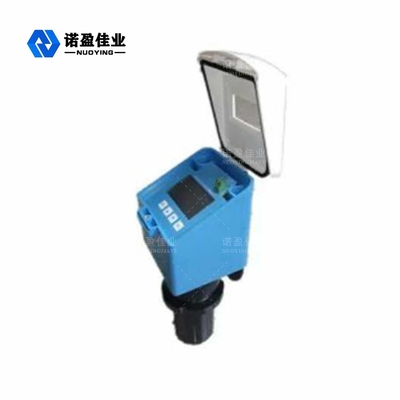

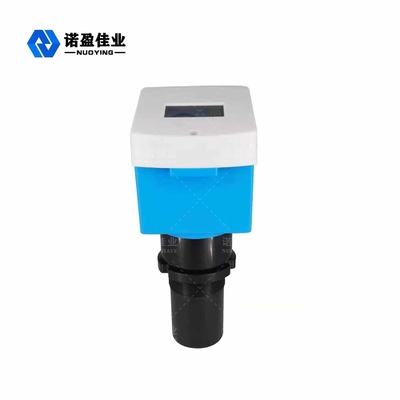

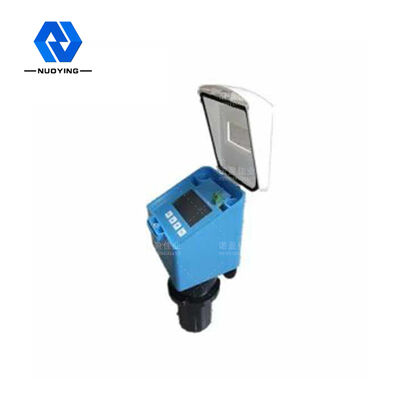

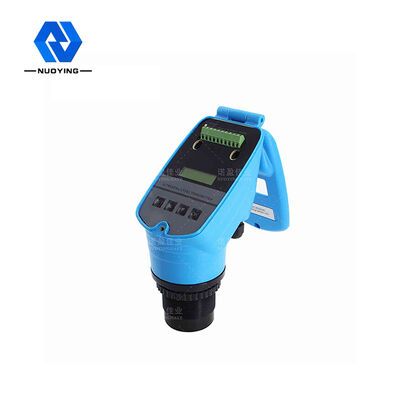

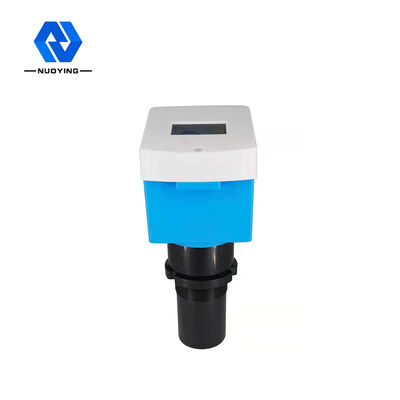

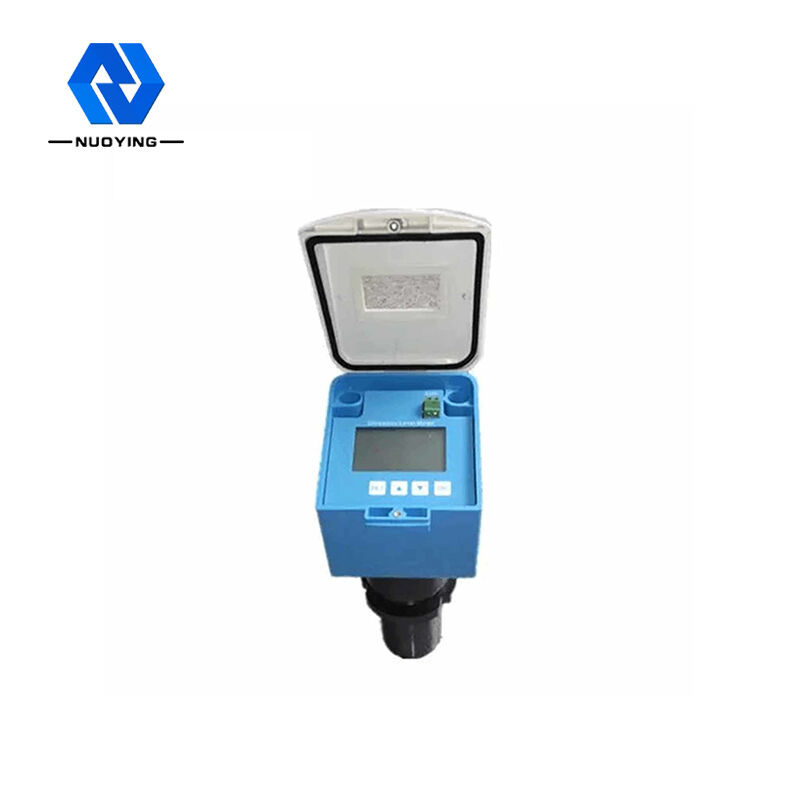

4-20ma Rs485 Uzun mesafe ultrasonik su sıvı seviyesi ölçüm sensörü

4-20ma Rs485 Uzun mesafe ultrasonik su sıvı seviyesi ölçüm sensörü

Marka Adı:	NUOYING
Model Numarası:	NYCSUL-502
Moq:	1 adet
fiyat:	$55 to $95/pcs
Ödeme Şartları:	T/T
Tedarik Yeteneği:	ayda 1000 adet

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Xi'an, Shaanxi, Çin

Sertifika:

CE, SIL, ATEX

Seviye:

Endüstriyel

Garanti:

12 ay

Özelleştirilmiş destek:

OEM, ODM

Marka adı:

NUOYING

Uygulamalar:

Sıvı (karıştırma, kabarcık, buharlaşma vb. yok)

Ölçüm doğruluğu:

%0.05 ~%0.1 FS

Güç kaynağı:

24Vdc

Proses bağlantısı:

İplik, flanş (isteğe bağlı)

Proses sıcaklığı:

-20~+70°C

İşlem baskısı:

-0.1~0.1MPa

Sinyal çıkışı:

4 ... 20mA/Hart/RS485/Modbus ...

Görüntülemek:

LCD

Ölçüm aralığı:

0~20m(entegre),0~40m(bölünmüş)

Ambalaj bilgileri:

40*30*30CM

Yetenek temini:

ayda 1000 adet

Ürün Açıklaması

4-20mA RS485 Uzun Mesafe Ultrasonik Su Sıvı Seviye Ölçer Sensör

Çalışma PrensibiYüksek Hassasiyetli NYCSUL Ultrasonik Seviye Ölçer Alarm Ayarı Herhangi Bir Noktada

Ultrasonik seviye ölçerin çalışma prensibi, ultrasonik dönüştürücünün (probun) ölçülen malzemenin (malzemenin) yüzeyine çarptığında yüksek frekanslı darbeli bir ses dalgası yayması ve yansıtılıp geri katlanmasıdır. Yansıyan yankı dönüştürücü tarafından alınır ve bir elektrik sinyaline dönüştürülür. Ses dalgasının yayılma süresi, ses dalgasından nesne yüzeyine olan mesafeyle orantılıdır. Ses dalgası iletim mesafesi S, ses hızı C ve ses iletim süresi T arasındaki ilişki şu formülle ifade edilebilir: S=C×T/2.
İletilen ultrasonik darbe belirli bir genişliğe sahip olduğundan, dönüştürücüye yakın küçük bir alandaki yansıyan dalga, iletilen dalga ile örtüşür, bu da tanımlanamaz ve mesafe değeri ölçülemez. Bu alana ölçüm ölü bölgesi denir. Kör bölgenin boyutu, ultrasonik seviye ölçerin modeline bağlıdır.
Prob kısmı ultrasonik dalgalar yayar, ultrasonik dalgalar havadan yoğunluk farkı büyük bir ortamla karşılaştığında yansır ve yansıyan dalgalar prob kısmı tarafından alınır. Prob ile sıvı (nesne) yüzeyi arasındaki mesafe, ultrasonik dalganın geçen süresiyle orantılıdır: mesafe [m] = süre x ses hızı/2 [m]

Tasarım ÖzelliğiYüksek Hassasiyetli NYCSUL Ultrasonik Seviye Ölçer Alarm Ayarı Herhangi Bir Noktada

◎ makul tasarım, mükemmel performans, basit yapı, kolay kurulum vb.

◎ ultrasonik dalga için küçük açılı prob kullanılır, büyük iletim gücü ve yüksek hassasiyet

◎ üst ve alt limit ayarı ve herhangi bir noktada alarm ayarı, sürekli sıvı ölçümü ve sıvı seviyesi kontrolü için kullanılabilir

Teknik ParametrelerYüksek Hassasiyetli NYCSUL Ultrasonik Seviye Ölçer Alarm Ayarı Herhangi Bir Noktada

Tipik uygulama	Sıvı (çalkalama, köpüklenme, buharlaşma vb. olmayan)

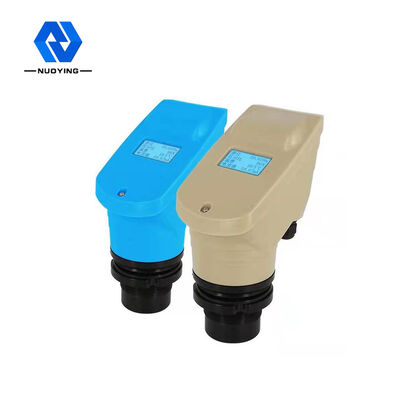

Ürün Modelleri	Nycsul-501, NYCSUL-502, NYCSUL-503
Prob Tipi	Gövde, ayrık gövde, patlamaya dayanıklı, korozyon önleyici, korozyon önleyici ve patlamaya dayanıklı
Anten Malzemesi	PP, PVC, PTFE, 304
Ölçüm Aralığı	0~ 20M (entegre), 0~40m(ayrı),
Ölçüm Hassasiyeti	<0.25% (aralık<20 m), <0.5% (range>20 m)
İşlem Sıcaklığı	3M, 20M (derin kuyu yüzlerce metre ölçebilir, özelleştirilebilir)
Ölçüm Hassasiyeti	0.05% ~ 0.1% F. S
İşlem Sıcaklığı	-20~+70C
İşlem Basıncı	-0.1 ~=0.1 MPa, (atmosferik basınç)
Elektriksel Arayüz	M20×1.5,½"NPT
Koruma Sınıfı	IP65, IP67, IP68(isteğe bağlı)
İşlem Bağlantısı	İşlem Bağlantısı
Ekran Modu	Sıvı seviyesi, mesafe (hava yüksekliği)
Çıkışı Ayarla	Üst limit ayarı, alt limit ayarı
Sinyal Çıkışı	4... 20mA/ HART/ RS485/Modbus. . .
Koruma Derecesi	IP65, IP67, IP68(İsteğe bağlı)
Patlamaya Dayanıklı Sınıf	Exia II CT6 Ga, Exd II CT6 Gb(ayrıntılar için sertifikaya bakın)

※Not:Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
