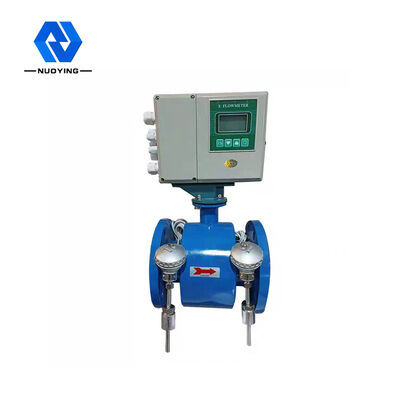

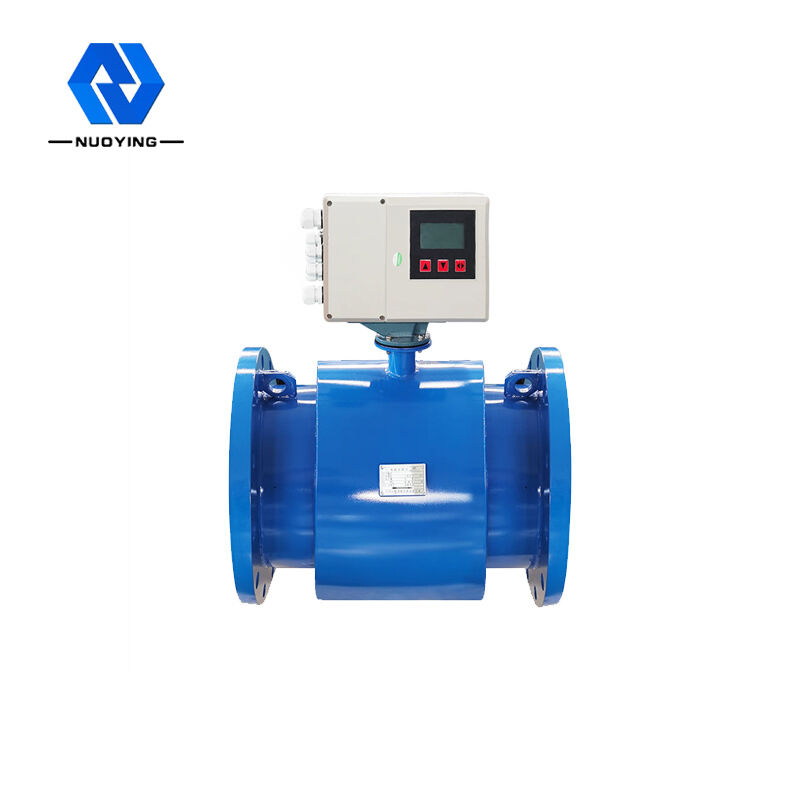

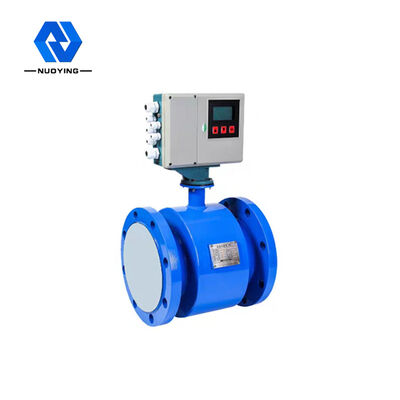

NYLL-CH Elektromanyetik Isı Meter

NYLL-CH elektromanyetik ısı ölçümcüsü, akışı ve soğuk ve ısıyı doğrudan ölçebilen akıllı bina dağıtılmış enerji ve ısı değişim istasyonunun özel uygulaması için tasarlanmıştır.Ek akış toplamlayıcı ve Pt1000 gerektirmez.Elektromanyetik akış sensörü, ısı aktarım sıvısının akış hızını tespit etmek için elektromanyetik bir ısı ölçümcüsü olarak kullanılır.ve yüksek hassasiyet özelliklerine sahiptir, geniş uygulama aralığı ve uygun ve basit çevrimiçi kalibrasyon.

NYLL-CH Elektromanyetik Isı MeterTeknik parametreler

NYLL-CH Elektromanyetik Isı MeterPerformans Parametreler

NYLL-CH Elektromanyetik Isı Meter Çalışma prensibi

Bir ısı kaynağından sağlanan sıcak su (soğuk su), daha yüksek (daha düşük) bir sıcaklıkta bir ısı değişim sistemine (radiyatör, ısı değişim cihazı veya bunlardan oluşan karmaşık sistem) akıyor.Ve daha düşük bir sıcaklıkta akıyor.Bu işlem sırasında, ısı değişimi yoluyla ısı kullanıcıya salınır veya emilir (Not: bu işlem ısılandırma sisteminin ve soğutma sisteminin enerji değişimi işlemini içerir).

Su, ısı değişim sisteminden geçerken, sistem tarafından salınan veya emilecek ısı miktarı hesaplanır ve hesaplayıcı tarafından görüntülenir.Akış algılayıcısı tarafından gτi1ven akış hızı ve pτ0 havalandırılmış sıcaklık algılayıcısı tarafından verilen geri su sıcaklığı ile, ve su akışının geçtiği zaman.

Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ

Q:sistem tarafından salınan veya emerilen ısı miktarı,Jor kWh; Qm:sıcaklık sayıcısından akan su kütlesi, kg/h;

Qv: ısı ölçerinden akan suyun hacim akışı, m3/h; P: ısı ölçerinden akan suyun yoğunluğu, kg / ms;

△h: ısı değişim sisteminin giriş ve çıkış sıcaklıklarında suyun entalpi farkı, J/kg;

T: zaman, h;

NYLL-CH Elektromanyetik Isı MeterTasarım Özellikleri

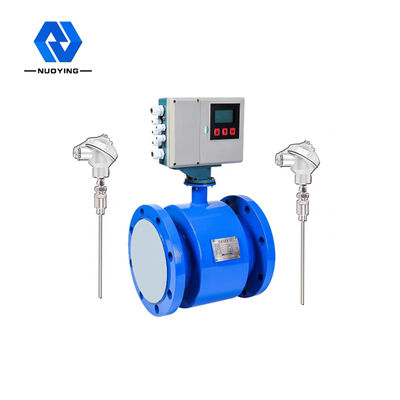

◎ Soğuk ve ısı ölçümü: dönüştürücü, soğuk ve sıcaklığı doğrudan ölçme fonksiyonuna sahiptir ve 2 standart Pt1000 ile donatılmıştır.Kurulumu kolaylaştırmak ve satın alma ve kurulum maliyetini azaltmak için soğuk ve ısı akışı toplamlayıcıyla donatılmasına gerek yoktur.
Yüksek güvenilirlik: Ulusal standartlardan daha yüksek olan EMC, güvenlik, yüksek ve düşük sıcaklık gibi sıkı testlerden sonra GB/T17616, G B/2423, GB/T16499.
Hızlı tepki: 32BitMCU, 24BitADC ve optimize edilmiş filtreleme algoritması kullanın, hızlı tepki, doğru ve istikrarlı ölçüm verileri, ekipman eşleştirildiğinde ölçüm ve kontrol için uygundur.
◎ Dünyalama elektrodu: NONCON patentli teknoloji,ölçüm bölümünde ölçüm dengesi oluşturan ve uzun vadeli ölçüm doğruluğunu sağlamak için kötü topraklamadan kaynaklanan ölçüm hatasını ortadan kaldıranMalzeme ve kurulum maliyetlerini azaltmak için topraklama halkası ile donatılmasına gerek yoktur.

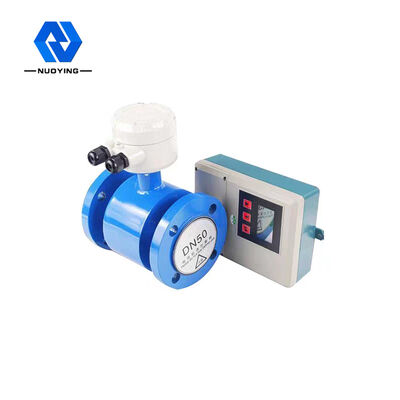

◎ Ayrı IP68 teknolojisi: özel detaylı IP68 tasarım teknolojisini kullanın, özel ithal IP68 mühürleyici kullanın,Ayrı IP68 sensörünün yoğunlaşmasını önlemek için özel IP68 kablosu ve çoklu IP68 mühürleme tasarımı.
◎ Yüksek sinyal-gürültü oranı: sensör yüksek sinyal-gürültü oranı teknolojisini kullanır.Dönüştürücü, minimum akışın ölçülmesini kolaylaştırmak için düşük gürültülü ve yüksek hassasiyetli parçalar ve tasarım teknolojisini kullanır.
◎ Düşük güç tasarımı; optimize edilmiş uyarılma devresi tasarımı, güç tüketimi geleneksel elektromanyetik akış ölçerleriyle karşılaştırıldığında 3 kattan fazla azaltılır,ve çok sayıda uygulamada enerji tasarrufu sağlayabilir..
◎ Çince ekran: kolay anlaşılması ve işletilmesi için Çince ekran LCD ekranı kullanın
◎ Optimize güç kaynağı teknolojisi: Optimize güç kaynağı tasarımı, olgun ve güvenilir teknoloji, yüksek dönüşüm verimliliği ve güvenilir uzun vadeli kullanım kullanın.

◎ Hızlı kablolama: istikrarlı ve güvenilir uzun vadeli ölçüm sağlamak için hızlı, uygun ve güvenilir olan uluslararası en iyi marka terminal bloğunu kullanın.
◎ Çıkış sinyali: standart RS-485, (4-20) mA, frekans / nabız, hızlı çıkış yanıtı ile donatılmıştır ve port yıldırım koruması gibi koruma önlemleri ile donatılmıştır.
