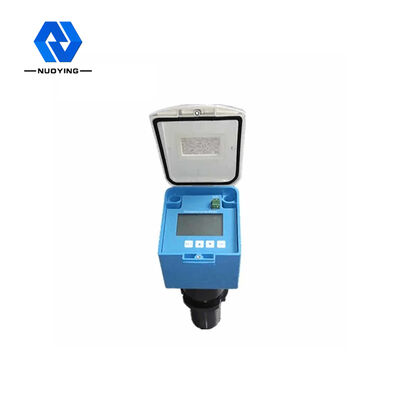

Güç kaynağı 24VDC Temassız Su Tankı Ölçücüsü Ultrasonik Sensörler Süreç bağlantısı Fil, flens (iftiharlı) Çıktı ayarlayın Üst sınır ayar, alt sınır ayarlama

Güç kaynağı 24VDC Temassız Su Tankı Ölçücüsü Ultrasonik Sensörler Süreç bağlantısı Fil, flens (iftiharlı) Çıktı ayarlayın Üst sınır ayar, alt sınır ayar



Çalışma prensibiYüksek Duyarlılık NYCSUL Ultrasonik Seviye Ölçücü Alarm Ayarlamaları Herhangi Bir Noktada

The working principle of the ultrasonic level gauge is that the ultrasonic transducer (probe) sends out a high-frequency pulsed sound wave when it encounters the surface of the measured material (material) and is reflected and folded backYansıtılan yankı dönüştürücü tarafından alınır ve elektrik sinyali haline dönüştürülür.Ses dalgasının yayılma süresi, ses dalgasından nesnenin yüzeyine olan mesafeye orantılıdır.Ses dalgası iletim mesafesi S, ses hızı C ve ses iletim süresi T arasındaki ilişki formülü ile ifade edilebilir: S=C×T/2.
Gönderilen ultrasonik darbe belirli bir genişliğe sahip olduğundan, dönüştürücüye yakın küçük bir alanda yansıyan dalga, iletilmiş dalgayı üstlenir.Kimliği belirlenemeyen ve mesafe değerinin ölçülmediğiBu bölgeye ölçüm ölü bölge denir. Kör bölgenin boyutu ultrasonik seviye ölçümünün modeline bağlıdır.
Sonda parçası ultrasonik dalgalar yayar, ultrasonik dalgalar hava yoğunluğunda büyük bir farkı olan bir ortamla karşılaştığında yansıyacaktır,ve yansıyan dalgalar sonda parçası tarafından alınacak. Sonda'dan sıvı (objek) yüzeyine olan mesafe, ultrasonik dalga tarafından geçen zamana orantılıdır:uzaklık [m] = zaman x ses hızı/2 [m]

Tasarım özelliğiYüksek Duyarlılık NYCSUL Ultrasonik Seviye Ölçücü Alarm Ayarlamaları Herhangi Bir Noktada


◎ makul tasarım, mükemmel performans, basit yapı, uygun kurulum vb.

◎ büyük iletim gücü ve yüksek hassasiyeti ile ultrasonik dalga için küçük açı sondası kabul edilir

◎ Herhangi bir noktada üst ve alt sınır ayarları ve alarm ayarları, sürekli sıvı ölçümü ve sıvı seviyesi kontrolü için kullanılabilir

Teknik parametrelerYüksek Duyarlılık NYCSUL Ultrasonik Seviye Ölçücü Alarm Ayarlamaları Herhangi Bir Noktada

Not: Ürün kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
