Ürün ayrıntıları:
|
Ölçüm aralığı: | 0~6m,0~25m | Güç kaynağı: | 24VDC |
---|---|---|---|
Malzeme: | 304,316L (isteğe bağlı) | Proses bağlantısı: | Flanş (isteğe bağlı), Flanşlı |
Koruma Sınıfı: | Gösterge cihazı IP67, IP67 | Çalışma sıcaklığı: | -40~130℃,-40~250℃ |
sinyal çıkışı: | 4-20mA, 4-20mA/HART(İki telli/DÖRT telli) | Proses Basıncı: | Atmosfer basıncı, -0.1-4MPa, -1~40BAR |
Vurgulamak: | 4MPa manyetik tip seviye vericisi,Manyetik Tip Seviye Vericisi 0.5mm,4MPa yüzer seviye vericisi |

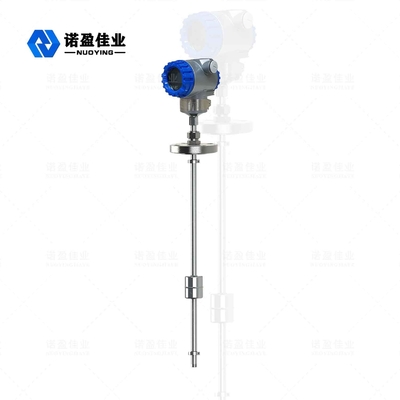

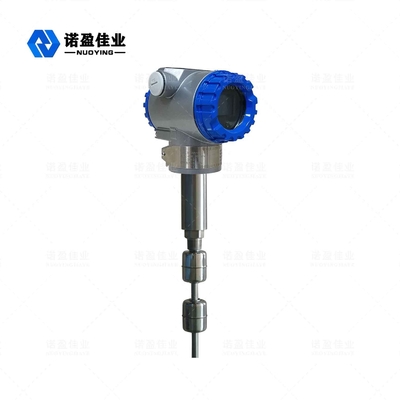

Manyetostriktif Sıvı Seviye Ölçer
Manyetostriktif Sıvıseviye Metreİşletme Prensip
Bilim ve teknolojinin hızla gelişmesiyle birlikte, yüksek ve yeni teknoloji çeşitli endüstrilerde yaygın olarak kullanılmaktadır.Çeşitli depolama tanklarının sıvı seviye ölçümünde ileri teknoloji manyetostriktif sıvı seviye sensörleri kullanılmaktadır.Sıvı seviye ölçer, yüksek hassasiyet, güçlü çevresel uyarlanabilirlik ve kolay kurulum özelliklerine sahiptir.Bu nedenle, petrol, kimyasal ve diğer sıvı seviyesi ölçüm alanlarında yaygın olarak kullanılmaktadır ve yavaş yavaş diğer geleneksel sensörlerin yerini alarak ince bir sıvı seviyesi ölçümü haline gelmektedir.
CNPC ve Sinopec'in ürün yağ sirkülasyon endüstrisinde, petrol tankının yağ hacminin ölçümü çoğunlukla manuel tırmanma tankı ve damlama cetveli ile gerçekleştirilir.Ağır bir çekiç veya terazili bir metrik çelik bant kullanın, manuel kayıt okuma, manuel tablo dönüştürme, son olarak yağ verilerini alın.Bu ölçüm yöntemi yalnızca yüksek emek yoğunluğuna sahip olmakla kalmaz, aynı zamanda güvenli olmayan faktörlere sahiptir ve doğruluğu garanti edemez.Bazı yerlerde kapasitif/difüzyon silikon basınç tipi sıvı seviye göstergesi ölçümü kullanılır, çünkü bu tür bir sensör sıfır kayması ciddi, büyük ölçüm sapması, uzun vadeli stabilite zayıftır, kullanıcılar tarafından hoş karşılanmaz.Bazı yerlerde ayrıca izobarik membran seviye göstergesi veya mekanik şamandıra seviye göstergesi de kullanılır.Ancak membran tipi seviye göstergesi sıcaklıktan etkilenir ve sızıntı sorunları vardır, mekanik şamandıra seviye göstergesi genellikle çelik bant sıkışmış fenomeni gibi görünür, bu nedenle yaygın olarak kullanılmamıştır.
Manyetostriktif SıvıseviyeMetreTeknik parametre
Uygulamalar | Sıvı seviyesi |
Ölçüm aralığı |
Prob: 0-50~6000mm Kablo: 25m |
Kesinlik | ±0.5mm |
Güç kaynağı | 24VDC ±%10 |
sinyal çıkışı | 4~20mA / Hart / RS485 |
Çalışma akımı | 4~20mA;20.4mA |
Yük özellikleri | akım çıkışı, maksimum yük direnci 600 Q voltaj çıkışı, maksimum yük Direnci 2mA |
Proses sıcaklığı | -40〜130 °C,-40〜250 °C |
Ortam sıcaklığı | -40〜80°C |
Sıcaklık etkisi | ±0.5 °C |
Proses basıncı | - 0.1 ~ 4.0MPa |
Çözünürlük | ±lmm |
Tepki Süresi | 0,2 ms |
Çubuk malzemesi | 304/316L (isteğe bağlı) |
Proses bağlantısı | Diş, flanş, Destek montajı (isteğe bağlı) |
Site ekranı | LCD (isteğe bağlı) |
Ev materyalleri | paslanmaz çelik / alüminyum (isteğe bağlı) |
Koruma sınıfı | IP67 |
Patlamaya dayanıklı sınıf | Exia IICT6 (isteğe bağlı) |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Manyetostriktif Sıvı seviye MetreTasarım özellikleri
