Ürün ayrıntıları:
|
| Ölçüm aralığı: | 0~6m | Malzeme: | 304，316L (isteğe bağlı) |
|---|---|---|---|
| Proses bağlantısı: | Flanş montajı (opsiyonel) | Koruma Sınıfı: | Gösterge cihazı IP67, IP67 |
| Çalışma sıcaklığı: | -40~130℃，-50~350℃ | Proses Basıncı: | Atmosferik basınç, 0-16MPa |
| Patlamaya dayanıklı Sınıf: | Exia IICT6 (isteğe bağlı) | farklılaşma oranı: | ±lmm |
| Vurgulamak: | Plaka Manyetik Seviye Transmitteri,Manyetik Seviye Transmitteri 6m,220VAC 1A manyetik şamandıra seviye göstergesi |
||

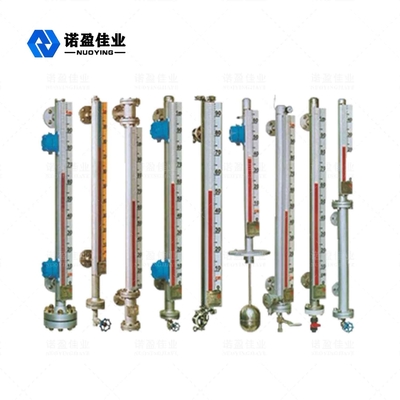

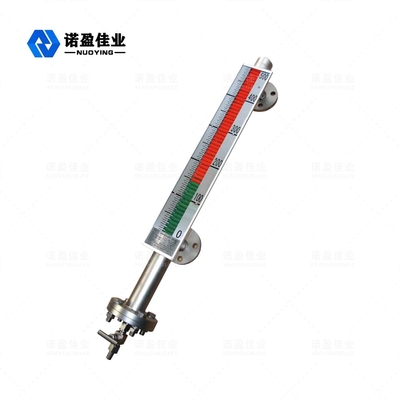

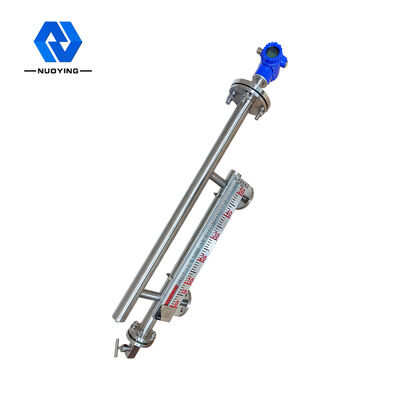

Manyetik Plaka Seviye Ölçer
Manyetik Plakaseviye Metreİşletme Prensip
Manyetik plakalı seviye ölçer, her türlü kule, tank, küresel konteyner ve kazan vb. orta sıvı seviyesinin tespiti için kullanılabilir.Manyetik çevirme plakalı seviye göstergesi, yüksek sızdırmazlık, sızıntı önleme ve yüksek sıcaklık, yüksek basınç ve korozyon direnci için kullanılabilir.
Manyetometre, yüzen bir bilyeyi tutan bir bölmeye (ölçüm tüpü veya gövde tüpü denir) sahiptir ve boşluk, flanş veya başka bir uygun bağlantı ile kaba bağlanır.Konektörlerin prensibine göre, kaptaki sıvı seviyesinin değişmesiyle, boşluktaki sıvı seviyesi, kaptaki sıvı seviyesi ile aynıdır, bu nedenle haznedeki yüzen top yukarı ve aşağı sürülür ve kaptaki sıvı seviyesinin yükselmesi ve düşmesi ile yukarı ve aşağı.Bu noktada sıvı seviyesini göremiyoruz, bu nedenle boşluğun dışında manyetik bir sütun çevirme ekranımız var.
Kalıcı manyetik çelik, yüzen bilye batan sıvı ile yüzen kısım arasındaki bağlantıya monte edilir ve ölçülen kaptaki sıvı seviyesi yükselip düştüğünde, sıvı seviye ölçer gövde borusundaki manyetik yüzer de öyle olur.Şamandıradaki kalıcı manyetik çelik, manyetik bağlantı ile manyetik kolon göstergesine iletilir ve kırmızı ve beyaz silindirler 180 ° döndürülür.Sıvı seviyesi yükseldiğinde, çevirme sütunu beyazdan kırmızıya, sıvı seviyesi düştüğünde çevirme sütunu kırmızıdan beyaza değişir.Göstergenin kırmızı ve beyaz birleşimi, kabın içindeki sıvı seviyesinin gerçek yüksekliğidir, böylece sıvı seviyesinin net bir şekilde gösterilmesini sağlar.
Manyetik PlakaseviyeMetreTeknik parametre
| Ölçüm aralığı | 0〜6m |
| Ölçüm doğruluğu | ±3mm |
| orta yoğunluk | 0.425g/cm3 |
| yoğunluk farkı | 0.1 g/cm3 |
| orta viskozite | W 0.4Pa.S |
| Kontrol çıkışı | 220VAC, 1A |
| İletim çıkışı | 4~20mA (güç kaynağı 24VDC) |
| Proses sıcaklığı | -50 ~ 350 °C |
| Proses basıncı | 0~ 16MPa |
| farklılaşma oranı | ±lmm |
| Proses bağlantısı | Flanş montajı (opsiyonel) |
| Koruma sınıfı | IP67 |
| Patlamaya dayanıklı sınıf: | Exia IICT6 (isteğe bağlı) |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Manyetik Plaka seviye MetreTasarım özellikleri
◎Basit yapı, sağlam ve güvenilir, kararlı çalışma
◎Sahne ekranı ölçeği nettir, okunması kolay göz alıcıdır.
◎Aşındırıcı, yanıcı, toksik, yüksek sıcaklık, çalkalanmış ve kontamine olduğu ölçülebilen ve belirtilen sıvı seviyeleri
◎Çoklu kurulum formları, çoklu bağlantı formları seçilebilir
◎Tam vakumdan 10 MPA'ya kadar tasarım basıncı aralığı.
◎Tasarım sıcaklık aralığı-160 〜450 °C.
◎Özel basınç ve sıcaklık için profesyonel tasarım.
Manyetik PlakaseviyeSayaç Kurulum Gereksinimi
Manyetik PlakaseviyeSayaç Uygulama Alanı

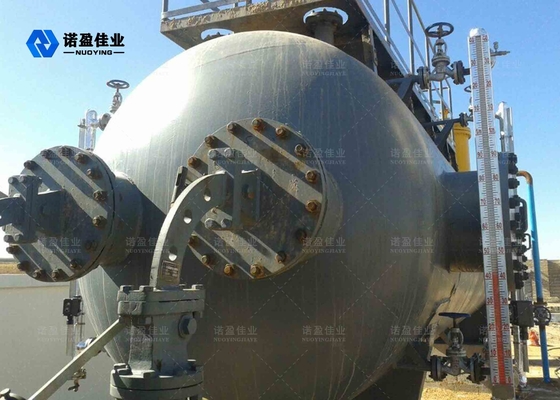

Manyetik plakalı seviye ölçer, kimyasal, petrol ve diğer endüstriyel ekipmanların kaplarında sıvı seviyesi göstergesi için uygundur.Sıvı seviye ölçeri takmak için manyetik çevirme plakalı sıvı seviye ölçer eklenebilir, sıvı seviyesi sinyal uzaktan iletimini sürdürmek için açılıp kapatılabilir, şamandıra topu yüksek sıcaklık, yüksek basınç gibi özel zanaat tasarımını benimser. düşük yoğunluk ve titanyum, 316L PTFE, vb. gibi farklı malzemelerin seçimi. Ürünün her düzeyde saha ölçüm gereksinimleri için uygun olmasını sağlamak için.Şu anda, manyetometre, petrol, kimya, metalurji, güç, gıda, ilaç, kağıt yapımı ve sıvı seviye ölçümü ve kontrolünün diğer endüstrilerinde yaygın olarak kullanılmaktadır.
