Ürün ayrıntıları:
|
| Sıradan uygulama: | Sıvılar, tozlar, katı parçacıklar, aşındırıcı ortam | Anten Malzemesi: | Esnek kablo/304/PTFE (isteğe bağlı) |
|---|---|---|---|
| Proses bağlantısı: | Vida dişi, Flanş (isteğe bağlı), | Çalışma sıcaklığı: | -40~130℃ |
| sinyal çıkışı: | 4-20mA, 4-20mA/HART(İki telli/DÖRT telli) | Frekans aralığı: | 1.8Ghz |
| Kesinlik: | ±1mm | Güç kaynağı: | 24VDC veya 220VAC |

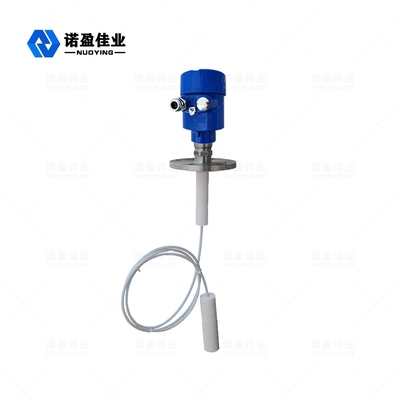

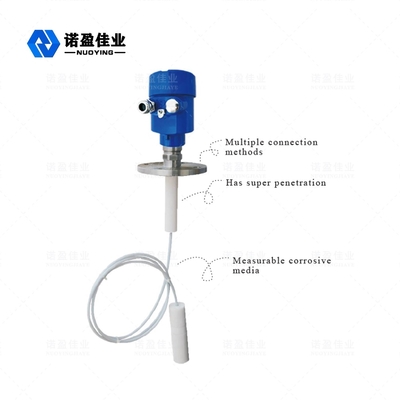

NYRD701 PTFE1.8GHz Kılavuzlu Dalga Radar seviye Metre
Kılavuzlu dalga radar seviye ölçer, zaman alanı yansıması (TDR) ilkesine dayanan bir seviye ölçerdir.Radar seviye göstergesinin elektromanyetik darbesi, çelik kablo veya sonda boyunca ışık hızında yayılır.Seviye ölçerin darbesinin bir kısmı, bir yankı oluşturmak ve aynı yol boyunca darbe vericisine geri dönmek için yansıtılır.Transmiter ile ölçülen ortamın yüzeyi arasındaki mesafe, bu süre boyunca darbenin yayılma süresi ile orantılıdır ve sıvı seviyesi yüksekliği hesaplanır.
Radar seviye MetreTeknik parametre
| Tipik uygulama | Sıvılar, tozlar, katı parçacıklar, aşındırıcı ortam |
| Anten malzemesi | Esnek kablo/304/PTFE (isteğe bağlı) |
| Ölçüm aralığı | 30 m |
| Kesinlik | ±1mm |
| Güç kaynağı | 24 VDC(İki telli, Dört telli) |
| Orta sıcaklık | -40～+130℃,-40～+250℃ |
| Baskı yapmak | e -0.1～4.0MPa |
| Proses bağlantısı | Diş, Flanş (isteğe bağlı) |
| koruma sınıfı | IP67 |
| Patlamaya dayanıklı sınıf | ExiaⅡCT6(opsiyonel) |
| sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Yaygın olarak "plastik kral" olarak bilinen PTFE malzemesi, PTFE (PTFE veya PTFE) kullanan kılavuzlu dalga radar seviye ölçer anteni, polimer bileşiklerinin polimerizasyonu ile tetrafloroetilenden yapılmıştır, mükemmel kimyasal stabiliteye, yüksek korozyon direncine, sızdırmazlığa, yağlamaya sahiptir. Yapışkan değildir, elektrik yalıtımı ve yaşlanmaya karşı dayanıklılık iyidir, PTFE aşağıdaki özelliklere sahiptir:
Radar seviye Metreİşletme Prensip
Kılavuzlu dalga radarı tarafından yayılan yüksek frekanslı mikrodalga darbesi, algılama bileşeni (çelik kablo veya çelik çubuk) boyunca yayılır ve ölçülen ortamla karşılaştığında, dielektrik sabitinin ani değişmesi nedeniyle yansımaya ve bir parçaya neden olur. darbe enerjisi geri yansıtılır.İletilen darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortamın mesafesi ile orantılıdır.
