Ürün ayrıntıları:
|
Ölçüm aralığı: | 30m,80m | Malzeme: | 304 316L (isteğe bağlı) |
---|---|---|---|
Proses bağlantısı: | Üniversal flanş | yankı örnekleme: | 100 kez/sn |
Çalışma sıcaklığı: | -40~130℃,-40~250℃ | sinyal çıkışı: | 4...20mA/HART/RS485/Modbus... |
Güç: | 3W | Patlamaya dayanıklı Sınıf: | Exia IICT6 (isteğe bağlı) |
Vurgulamak: | 3W Radar Seviye Vericisi,316L Radar Seviye Vericisi,316L kılavuzlu dalga radar sensörü |

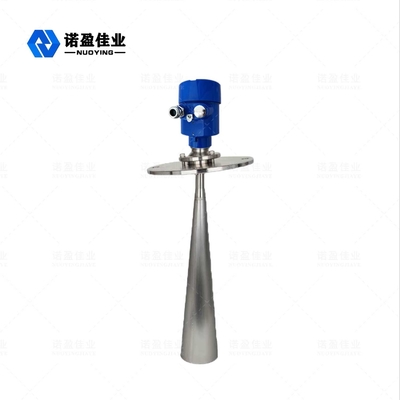

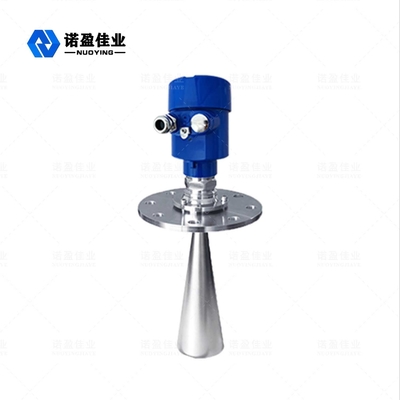

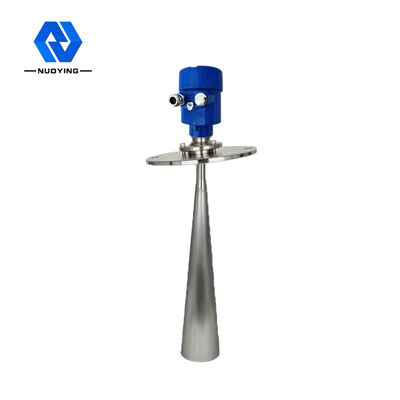

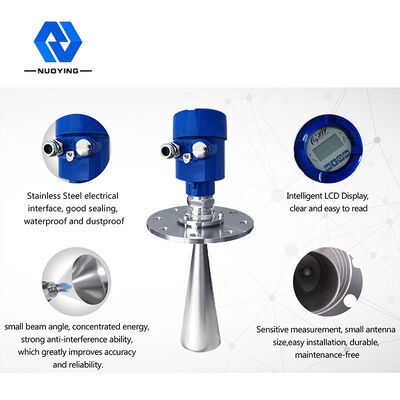

26GHz NYRD-809 Radar seviye Metre
Radar seviye ölçer NYR D80X serisi sensör, maksimum ölçüm mesafesi 80 metre olan 26Hz yüksek frekanslı bir radar seviye ölçüm cihazıdır.Anten daha da optimize edilmiştir ve yeni hızlı mikroişlemci, cihazın reaksiyon kazanı, katı depolama gibi bazı karmaşık ölçüm koşullarında kullanılabilmesi için daha yüksek hızda sinyal analizi işlemi gerçekleştirebilir.
Radar seviye MetreTeknik parametre
Tipik uygulama | Katıları, tozu, partikülleri vb. İzleme |
iletim frekansı | 26GHz |
Kesinlik | 3mm |
Menzil | 30,80m |
Anten malzemesi | 304 316L (isteğe bağlı) |
yankı örnekleme | 100 kez/sn |
Proses sıcaklığı | -40~130℃,-40~250℃ |
Ortam nemi | 0~90% |
Çözünürlük | 1 mm |
Proses bağlantısı | Üniversal flanş |
Elektrik Arayüzü | M20×1.5, ½" NPT |
sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
Besleme gücü | 24V DC (isteğe bağlı) |
Güç | 3W |
Patlamaya dayanıklı sınıf | ExiaⅡCT6(opsiyonel) |
koruma sınıfı | IP67 |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Radar seviye Sayaç Ölçüm prensibi
Radar seviyesi anteni, dar bir mikrodalga darbesi yayar ve bunu anten aracılığıyla iletir.Darbe, ölçülen ortamın yüzeyine değdikten sonra, geri yansıtılır ve anten sistemi tarafından tekrar kabul edilir, sinyali elektronik devre parçasına ileterek otomatik olarak bir nesne konum sinyaline dönüştürülür (çünkü darbe yayılma hızı son derece hızlıdır, elektromanyetik dalgaların hedefe ulaşması ve alıcıya geri yansıması için geçen süre neredeyse anlıktır.)

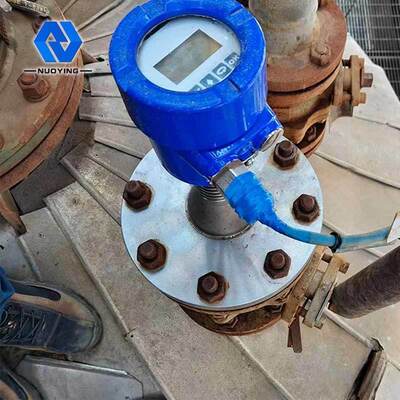

Radar seviye Sayaç Uygulama alanı
