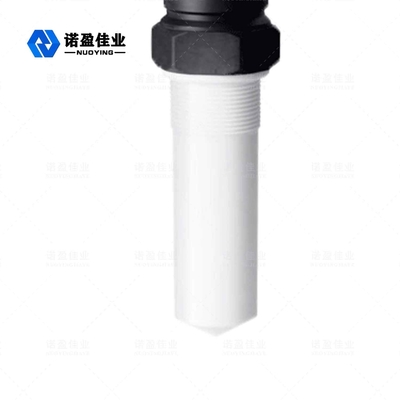

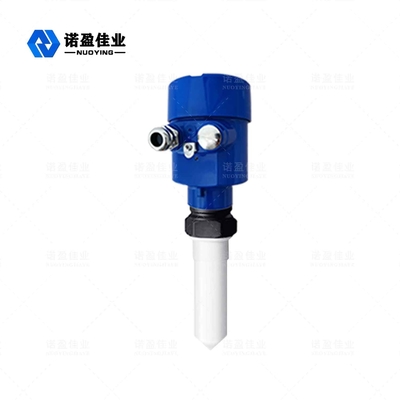

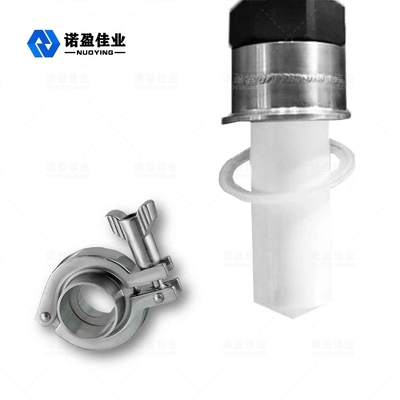

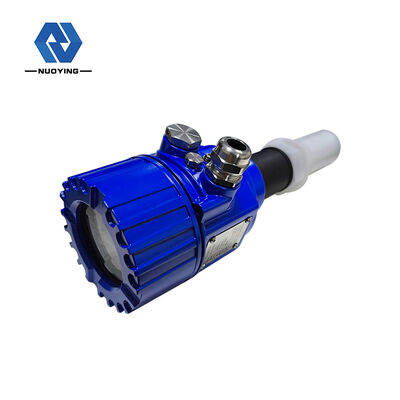

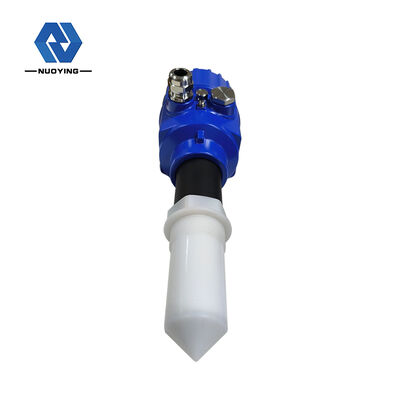

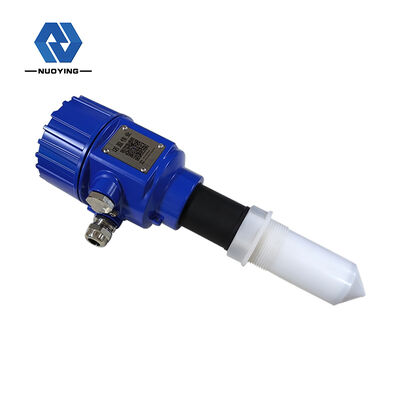

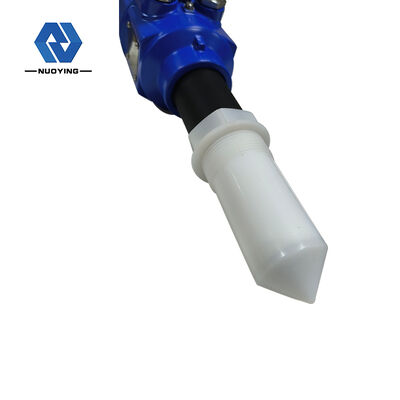

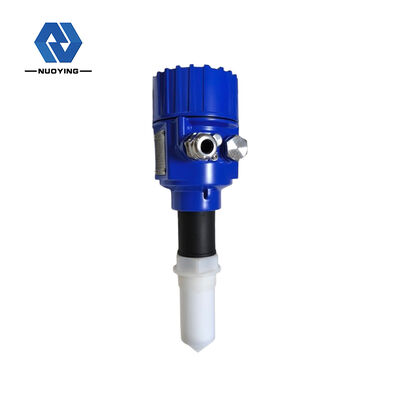

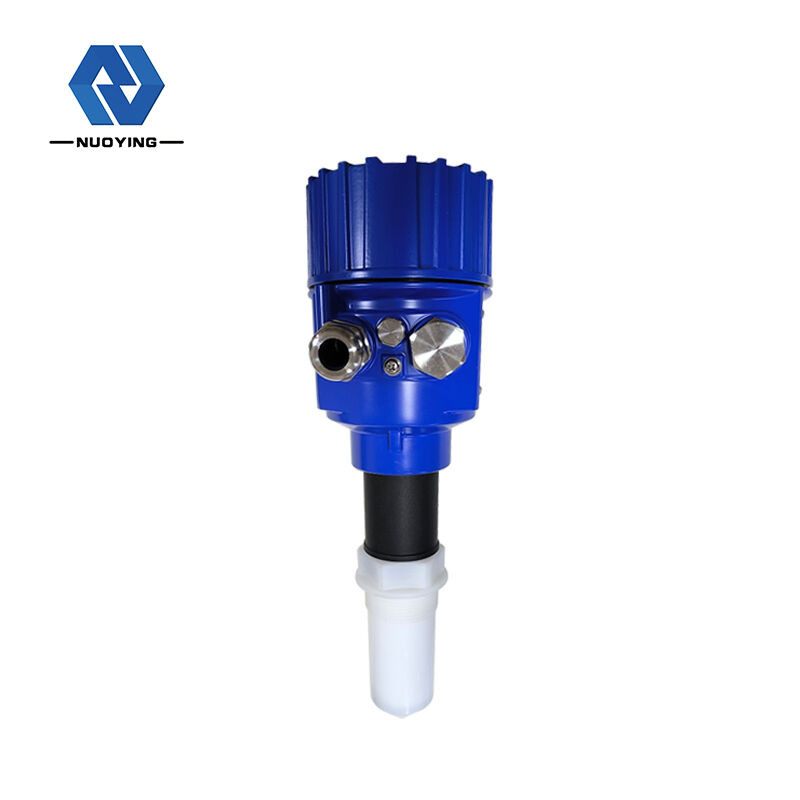

NYRD-805 Temassız Seviye Transmitteri PTFE 0-10m Ölçüm Aralığı

26GHz NYRD-805 Radar Seviye Metre

NYRD805 radar seviye ölçüm cihazı, maksimum ölçüm mesafesi 10 metre olan 26 GHz yüksek frekanslı bir radar seviye ölçüm cihazıdır.ve yeni hızlı mikroprosesör daha yüksek hızlı sinyal analizi ve işleme yapabilir, böylece enstrüman buhar, köpük, toz, kristalleşme, yoğunlaşma vb. gibi bazı karmaşık durumlarda kullanılabilir.

Radar Seviye MetreTeknik parametreler

※ Not:Ürünolabilir.Buna göre özel- Evet.Özel gereksinimler- Ne?Kullanıcılar!

Radar Seviye MetreÇalışan İlke

Radar seviyesindeki anten, dar mikrodalga darbelerini yayar ve bu darbeler, antenin aşağı doğru gönderilmektedir.geri yansıtılır ve tekrar anten sistemi tarafından alınır, ve sinyal elektronik devre parçasına iletilir ve otomatik olarak bir seviye sinyali haline dönüştürülür (çünkü darbelerin yayılma hızı son derece hızlıdır,Elektromanyetik dalga hedefe ulaşır ve alıcıya yansıtılır.Zaman neredeyse anlık).

Radar Seviye MetreTasarım Özellikleri

◎ Antenin boyutu küçük, kurulumu kolaydır; temassız radar, aşınma ve kirlilik yok.

◎ Korozyon, köpük, su buharı, sıcaklık ve basınç değişikliklerinden etkilenmez.

◎ Işık açısı küçüktür ve enerji yoğunlaşır, bu da yankı yeteneğini artırır ve müdahaleden kaçınmaya yardımcı olur.

◎ Ölçüm kör alanı daha küçüktür ve aynı zamanda küçük tank ölçümleri için de iyi sonuçlar elde edebilir.

◎ Değişen koşullarda bile daha iyi performans için yüksek sinyal-gürültü oranı.

Radar Seviye MetreKurulum gereksinimleri

• Radar seviye ölçüm cihazı tank çapının 1/4 veya 1/6'sına yerleştirilir. Not: Tank duvarından en az mesafe 500 mm olmalıdır: 1Datum düzlemi, 2Containercenteroraksosymmetry.

Radar Seviye MetreYanlış kurulum

• Konik tank, girişin üzerine monte edilemez.Not: Dışarıda kurulduğunda güneş ışığı ve yağmur geçirmezlik önlemleri alınmalıdır. Şekil 4: 1Doğru, 2Yanlış

• Tankta ölçümü etkileyen engeller olduğunda, normal ölçüm için bir yansıtıcı kurulmalıdır.

Bağlantı yöntemi

Radar Seviye MetreKoruma sınıfı

Bu cihaz, koruma sınıfı IP66/67'nin gereksinimlerini tam olarak karşılar. Şekil 6:

• Kurulumunuzun IP67 Gereksinimlerine Uyumlu Olmasını Nasıl Sağlarsınız:
• Sıfırlama başının zarar görmediğinden emin ol.
• Kablonun hasar görmediğinden emin ol.
• Kullanılan kabloların elektrik bağlantısı özelliklerine uygun olduğundan emin olun.
• Lütfen kablo bezini sıkı tutun.
• Lütfen kullanılmayan elektrik bağlantılarını kör fişlerle bağlayın, bakınız 3

Radar Seviye MetreEnstrüman hata ayıklama

Enstrüman aşağıdaki gibi üç hata ayıklama yöntemine sahiptir:

Yöntem 1: Görüntü/Anahtar

Enstrüman, ekran üzerindeki 4 düğmeyle hata ayıklama işlemini gerçekleştirir. (Şekil 7) 1LCD; 2Button.

2. Yöntem: Makine bilgisayarı hata ayıklama

HART aracılığıyla üst kameraya bağlanın (Şekil 8)

1RS232 veya USB;2Radar seviye ölçümcü;3HART adaptörü;4250Ω direnç

Metot 3:HART el yazılımcı programlaması

HART el yazılımcısı (Şekil 9)

1RS232 Ya da USB;2Radar seviye ölçer;3250Ω direnç
