Ürün ayrıntıları:
|
| Ölçüm aralığı: | 30m | Sıklık: | 100MHZ-1.8GHZ |
|---|---|---|---|
| Malzeme: | 304.316L (isteğe bağlı) | Proses bağlantısı: | Vida dişi, Flanş (isteğe bağlı), |
| Koruma Sınıfı: | Gösterge cihazı IP67, IP67 | Örnekleme: | yankı 55 örnek / s |
| İletişim arayüzü: | HART iletişim protokolü | Proses Basıncı: | -0.1-4MPa |

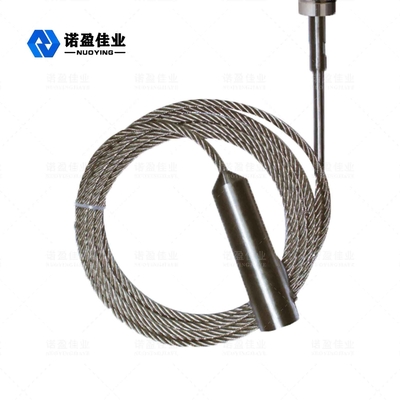

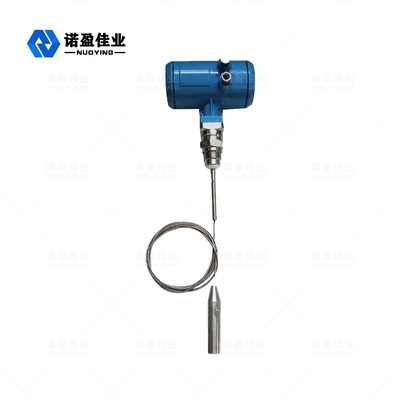

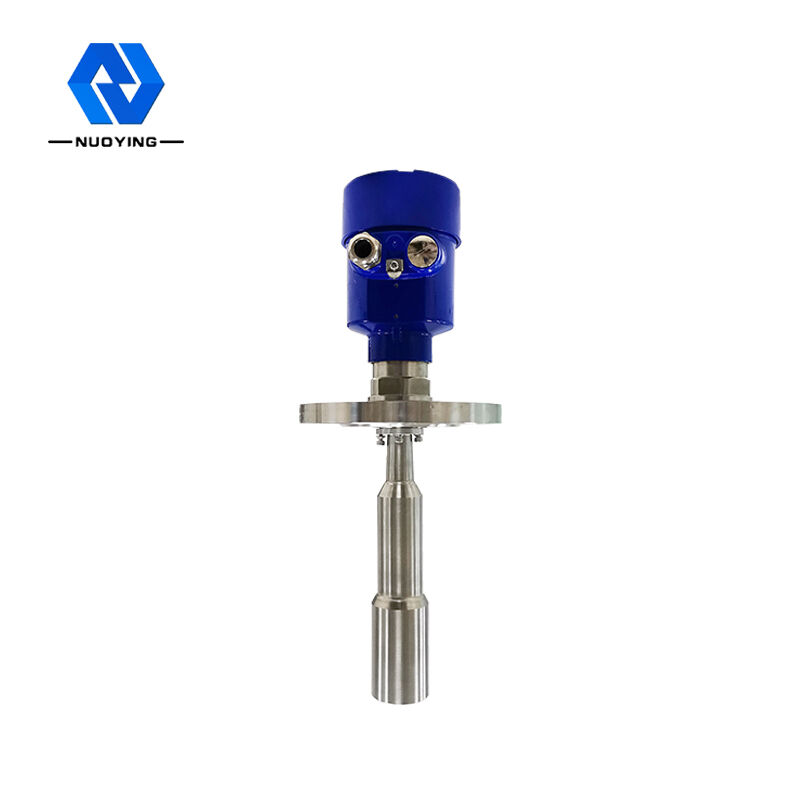

NYRD701 1.8GHz Kılavuzlu Dalga Radar seviye Metre
Kılavuzlu dalga radar seviye ölçer, zaman alanı yansıması (TDR) ilkesine dayanan bir seviye ölçerdir.Radar seviye göstergesinin elektromanyetik darbesi, çelik kablo veya sonda boyunca ışık hızında yayılır.Seviye ölçerin darbesinin bir kısmı, bir yankı oluşturmak ve aynı yol boyunca darbe vericisine geri dönmek için yansıtılır.Transmiter ile ölçülen ortamın yüzeyi arasındaki mesafe, bu süre boyunca darbenin yayılma süresi ile orantılıdır ve sıvı seviyesi yüksekliği hesaplanır.
Radar seviye MetreTeknik parametre
| parametreler |
Frekans: 100MHZ-1.8GHZ Ölçüm aralığı: -kablo :0-30m;çubuk, koaksiyel :0-6m Tekrarlanabilirlik: ± 3mm Çözünürlük: 1mm Örnekleme: yankı 55 örnek / s Tepki hızı: 0.2S (gerçek kullanıma bağlı olarak) Çıkış akımı sinyali: 4-20mA Doğruluk: <0.1% |
| İletişim arayüzü | HART iletişim protokolü |
| Proses bağlantısı |
G1-1 / 2 Flanş DN50, DN80, DN100, DN150 |
| Proses basıncı | -1 ~ 40bar |
| Güç |
Güç: 24VDC (± %10), dalgalanma voltajı: 1Vpp Güç tüketimi: maksimum 22,5mA |
| Çevre koşulları | sıcaklık -40 ℃ ~ +80 ℃ |
| Muhafaza koruma sınıfı | IP67 |
| Patlama seviyeleri | EXiaIICT6 |
| Enstrümantasyon güç kaynağı ve sinyal çıkışı kablo bağlantısı |
İki çekirdekli blendajlı kabloyu paylaşma Kablo girişi: 2 M20 × 1.5 (kablo çapı 5 - 9mm) |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Radar seviye Metreİşletme Prensip
Güdümlü Dalga Radarı, zamanda yolculuk ilkesine dayanan bir tür ölçüm cihazıdır.Radar dalgası ışık hızında hareket eder ve çalışma süresi elektronik bileşenler tarafından seviye sinyaline dönüştürülebilir.Prob, kablo boyunca yayılan yüksek frekanslı darbeler yayar ve darbeler malzeme yüzeyiyle karşılaştıklarında geri yansıtılır ve alıcı tarafından metrenin içinde alınır.Mesafe sinyali daha sonra seviye sinyaline dönüştürülür.
Radar seviye MetreÖlçüm Mesafesi
Aşağıdaki tablo, ölçülen ortamın farklı kategorileri ile ölçüm mesafesi arasındaki ilişkiyi listeler.
| Orta Endeks | DK(e) | Katı parçacıklar | Sıvı | Ölçüm aralığı |
| 1 | 1,4…1,6 | －Yoğuşmalı gaz, örn. N2CO2 | 3m(Yalnızca koaksiyel çubuk probunu ifade eder) | |
| 2 | 1,6…1,9 |
－Plastik bant parçacıkları －Kireç taşı,özel çimento -Şeker |
－Sıvılaştırılmış petrol gazı, örneğin propan －Çözücü －Freon 12 / Freon -Palmiye yağı |
25m |
| 3 | 1,9…2,5 | －Sıradan çimento, Alçı | －Mineral yağ, Yakıt | 30m |
| 4 | 2,5…4 |
－ Hububat, Tohum -Taş -Kum |
－Benzen, Stiren, Toluen － Furan -Naftalin |
30m |
| 5 | 4…7 |
－Islak taş, cevher -Tuz |
- Klorobenzen, kloroform - Selüloz spreyi - İzosiyanürat hidroklorik asit, amin |
30m |
| 6 | >7 |
- Metal tozu - Karbon siyahı - Kömür |
- Sulu sıvılar - Alkol - Sıvı amonyak |
30m |
