Ürün ayrıntıları:
|
Uygulamalar: | Sıvı, aşındırıcı sıvı, yalıtım sıvısı | Prob Tipi: | Sert yalıtım çubuğu |
---|---|---|---|
Ölçüm aralığı: | 0~6m | Proses bağlantısı: | Vida dişi, Flanş (isteğe bağlı), |
Koruma Sınıfı: | Gösterge cihazı IP67, IP67 | Çalışma sıcaklığı: | -40~200℃ |
sinyal çıkışı: | 4-20mA, 4-20mA/HART(İki telli/DÖRT telli) | Güç kaynağı: | (13-35)vDC |
Vurgulamak: | PTFE RF Kabul Seviyesi Vericisi,Sıvı RF Kabul Seviyesi Vericisi,PTFE RF Sıvı Seviyesi Vericisi |

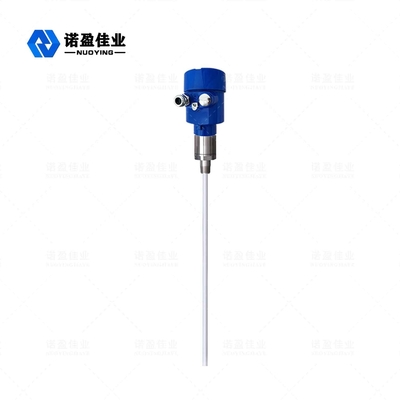

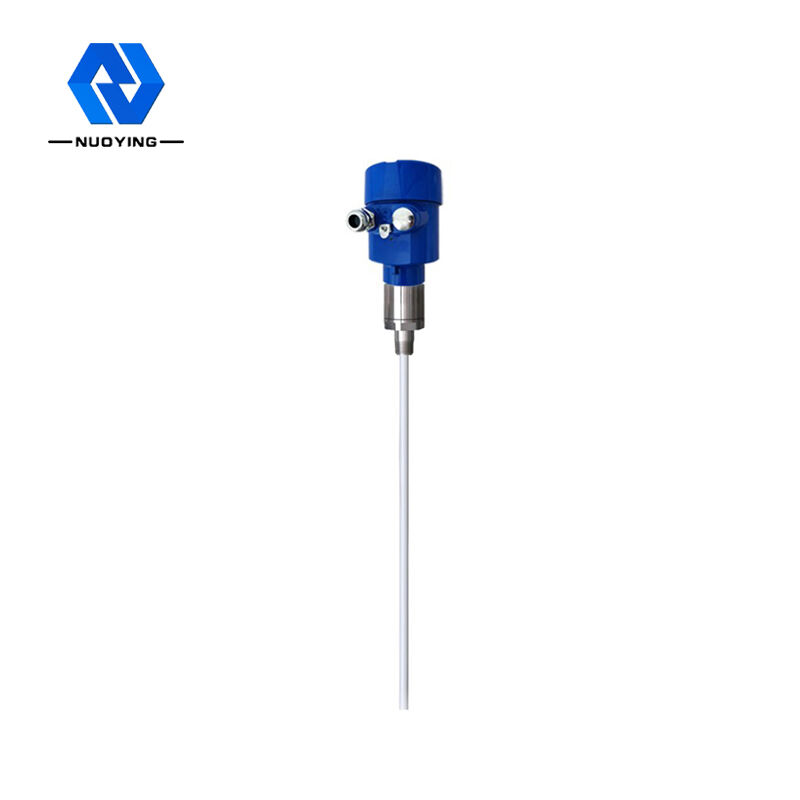

NYSP-Z16 Rf Kabul Seviyesi Ölçer
NYSP-Z16 Rf giriş seviyesi ölçer, sürekli radyo frekansı giriş seviyesi ölçüm ürünleri ilkesine dayanmaktadır. Ürün, yüksek stabilite, yüksek hassasiyet ve geniş uygulamalara sahiptir. Geleneksel kapasitif malzeme seviye ölçer ile karşılaştırıldığında, modüler tasarım kullanımı , özlü olabilir ve enstrüman setini kolayca gerçekleştirebilir, bir kez ayarlandığında, normal kullanım ve ömür boyu ücretsiz bakım olabilir. Kullanıcıların ekipmanın çalışma durumunu sezgisel olarak anlamalarını ve karmaşık endüstriyel durumlarda sorunları zamanında çözmelerini sağlar. yanı sıra güvenli ve güvenilir.
Rf Kabul Düzeyi MetreTeknik parametre
Uygulamalar | Sıvı, aşındırıcı sıvı, yalıtım sıvısı |

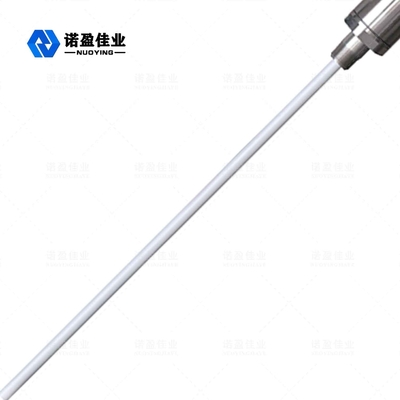

Prob tipi | Sert yalıtım çubuğu |
Ölçüm aralığı | 0~6m |
Proses sıcaklığı | -40~200℃ |
Ortam sıcaklığı | -40 ℃ ~ + 70 ℃ |
Depolama sıcaklığı | -20 ℃ ~ + 65 ℃ |
Proses basıncı | -0.1~4.0MPa |
Güç kaynağı | (13-35)vDC |
sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
Proses bağlantısı | Diş/Flanş (seçici) |
koruma sınıfı | IP67 |
Patlamaya dayanıklı sınıf | ExiaⅡCT6(seçici) |
Gecikme: | 0 ~ 30 sn ayarlanabilir |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Rf Kabul seviye Metreİşletme Prensip
Geleneksel kapasitif malzeme seviye ölçer, seviye yükseldikçe, malzeme kaplı problar, prob ile ortam (iletken malzeme) arasındaki veya prob ile boru duvarı arasındaki kapasitans devresinin değeri (yalıtım malzemesi) artar. Seviye değişikliği nedeniyle. dengesizlik bir kapasitans köprüsüne yol açtı, bu nedenle kapasitans değerindeki değişiklik, test edilen malzemenin dielektrik sabitine bağlıdır. Ardından sinyal algılama, amplifikasyon ve son olarak ilgili sinyal çıkışına kadar. Kapasitif malzeme seviye ölçer, ancak bazı dezavantajları, özellikle prob asılıyken, ölçüm sonucunu ciddi şekilde etkileyecektir.
Radyo frekansı giriş ölçüm teknolojisi, seviye ölçüm teknolojisinin benzersiz avantajları vardır. Kapasitans ölçüm teknolojisinin genel konsepti benzer olsa da, elektronik ünitedeki rf giriş teknolojisi Sürüş - kalkanlar ve doğrama devresine katıldı, böylece empedans ve kapasitif reaktans ölçümünü gerçekleştirebilir Tek başına. Fizik yasalarının hesaplanmasıyla, herhangi bir malzeme empedansın kapasitif reaktansının boyutuna eşittir, bu nedenle asılı olarak ölçülebilir ve faz kaydırmalı salınım devresinin etkisi toplam çıktıdan çıkarılır.
Rf sinyalinin değişmesinden kaynaklanan prob seviyesi değişikliği yoluyla tankın yüklenmesine takılan RF kabul seviye ölçer sensörü. Sürüş - prob ucunun kalkanları, asılı döngü tarafından oluşturulan radyofrekans akımını önleyebilir, cihaz ölçümünün doğruluğunu sağlar.
Yüksek hassasiyetli ölçüm sonuçlarının Rf kabul teknolojisi ve probun asılı kalmasından etkilenmez, şu anda en yaygın olarak kullanılan bir ölçüm teknolojisidir. Düşük sıcaklıktan 100 ℃ ila 800 ℃ yüksek sıcaklığa, vakumdan 6.3 MPa basınç durumlarına kadar, ultra kısa menzilden büyük ölçeğe, normal uygulama olabilir ve farklı malzeme türlerine uygulanabilir.
