Ürün ayrıntıları:
|
Uygulamalar: | İletken sıvı, arayüz | Prob Tipi: | Yalıtımlı esnek kablolar |
---|---|---|---|
Ölçüm aralığı: | 0~30m | Proses bağlantısı: | Vida dişi, Flanş (isteğe bağlı), |
Koruma Sınıfı: | Gösterge cihazı IP67, IP67 | Çalışma sıcaklığı: | -40~150℃ |
sinyal çıkışı: | 4-20mA/HART(İki telli/DÖRT telli) | Güç kaynağı: | (13-35)vDC |
Vurgulamak: | RF Sürekli Seviye Vericisi,Sürekli Seviye Vericisi Yalıtımlı Esnek,RF arayüzü Seviye Vericisi |

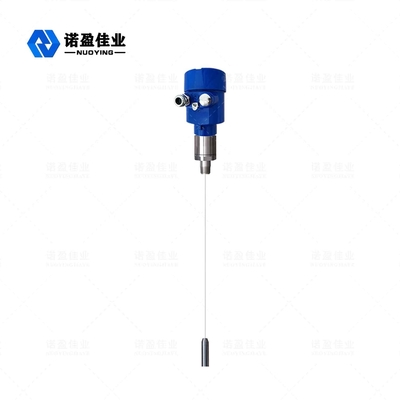

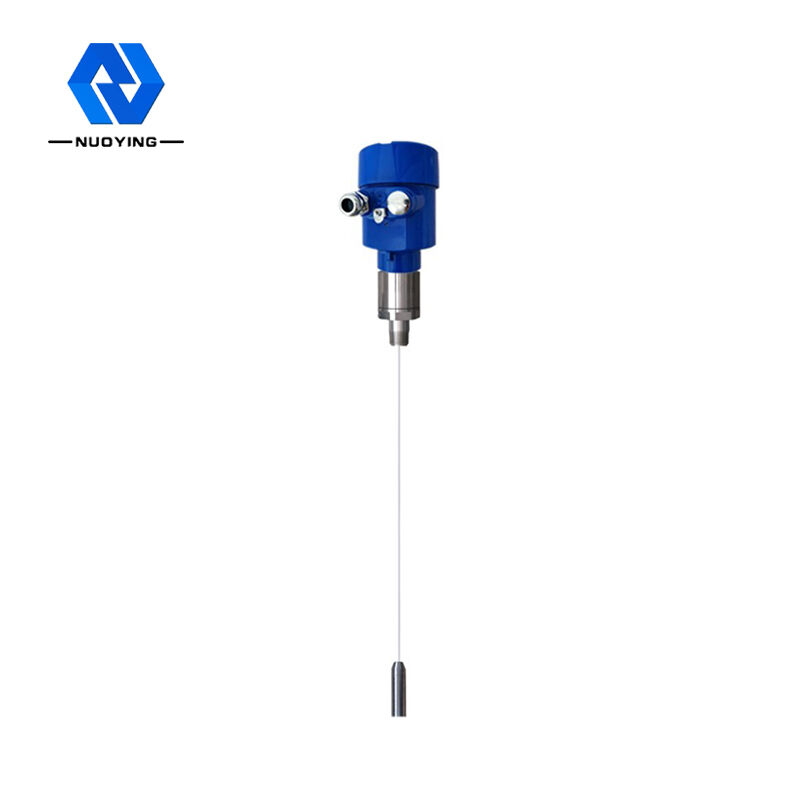

NYSP-Z19 Rf Kabul Seviyesi Ölçer
Rf giriş seviyesi ölçer, sürekli seviye ölçümü için kullanılan evrensel bir seviye ölçerdir, ürün endüstriyel ve maden sahasında kullanılır, çoğu uygulama için uygundur, cihaz bir devre ünitesinden, bir dizi patlamaya dayanıklı muhafaza ve çubuk tipinden oluşur veya kablo tipi algılama elemanları, sensörlerin çeşitli modelleri mevcuttur, enstrüman bir bütün veya ayrı kurulum olarak seçilebilir.
Rf Kabul Düzeyi MetreTeknik parametre
Uygulamalar | İletken sıvı, arayüz |

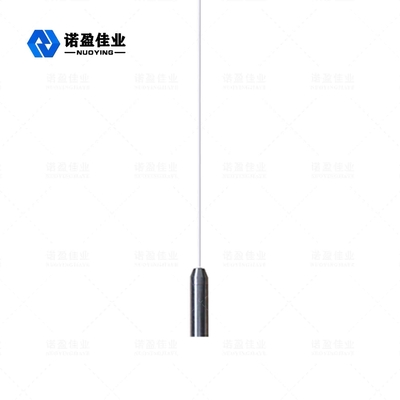

Prob tipi | Yalıtımlı esnek kablolar |
Ölçüm aralığı | 0~6m |
Proses sıcaklığı | -40~150℃ |
Ortam sıcaklığı | -40 ℃ ~ + 70 ℃ |
Depolama sıcaklığı | -20 ℃ ~ + 65 ℃ |
Proses basıncı | -0.1~4.0MPa |
Güç kaynağı | (13-35)vDC |
sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
Proses bağlantısı | Diş/Flanş (seçici) |
koruma sınıfı | IP67 |
Patlamaya dayanıklı sınıf | ExiaⅡCT6(seçici) |
Gecikme: | 0 ~ 30 sn ayarlanabilir |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Rf Kabul seviye Metreİşletme Prensip
Geleneksel kapasitif malzeme seviye ölçer, seviye yükseldikçe, malzeme kaplı problar, prob ile ortam (iletken malzeme) arasındaki veya prob ile boru duvarı arasındaki kapasitans devresinin değeri (yalıtım malzemesi) artar. Seviye değişikliği nedeniyle. dengesizlik bir kapasitans köprüsüne yol açtı, bu nedenle kapasitans değerindeki değişiklik, test edilen malzemenin dielektrik sabitine bağlıdır. Ardından sinyal algılama, amplifikasyon ve son olarak ilgili sinyal çıkışına kadar. Kapasitif malzeme seviye ölçer, ancak bazı dezavantajları, özellikle prob asılıyken, ölçüm sonucunu ciddi şekilde etkileyecektir.
Radyo frekansı giriş ölçüm teknolojisi, seviye ölçüm teknolojisinin benzersiz avantajları vardır. Kapasitans ölçüm teknolojisinin genel konsepti benzer olsa da, elektronik ünitedeki rf giriş teknolojisi Sürüş - kalkanlar ve doğrama devresine katıldı, böylece empedans ve kapasitif reaktans ölçümünü gerçekleştirebilir Tek başına. Fizik yasalarının hesaplanmasıyla, herhangi bir malzeme empedansın kapasitif reaktansının boyutuna eşittir, bu nedenle asılı olarak ölçülebilir ve faz kaydırmalı salınım devresinin etkisi toplam çıktıdan çıkarılır.
Rf sinyalinin değişmesinden kaynaklanan prob seviyesi değişikliği yoluyla tankın yüklenmesine takılan RF kabul seviye ölçer sensörü. Sürüş - prob ucunun kalkanları, asılı döngü tarafından oluşturulan radyofrekans akımını önleyebilir, cihaz ölçümünün doğruluğunu sağlar.
Yüksek hassasiyetli ölçüm sonuçlarının Rf kabul teknolojisi ve probun asılı kalmasından etkilenmez, şu anda en yaygın olarak kullanılan bir ölçüm teknolojisidir. Düşük sıcaklıktan 100 ℃ ila 800 ℃ yüksek sıcaklığa, vakumdan 6.3 MPa basınç durumlarına kadar, ultra kısa menzilden büyük ölçeğe, normal uygulama olabilir ve farklı malzeme türlerine uygulanabilir.
