Ürün ayrıntıları:
|
| Uygulamalar: | Derin kuyu, büyük boy aralığı | Prob Tipi: | yumuşak ip |
|---|---|---|---|
| Ölçüm aralığı: | 0~120m | Proses bağlantısı: | Vida dişi, Flanş (isteğe bağlı), |
| Koruma Sınıfı: | Gösterge cihazı IP67, IP67 | Çalışma sıcaklığı: | -40～150℃ |
| sinyal çıkışı: | 4-20mA, 4-20mA/HART(İki telli/DÖRT telli) | Güç kaynağı: | （13-35）vDC |
| Vurgulamak: | IP67 Giriş Tipi Seviye Şalteri,Giriş Tipi Seviye Şalteri 120m,IP67 giriş seviye sensörü |
||

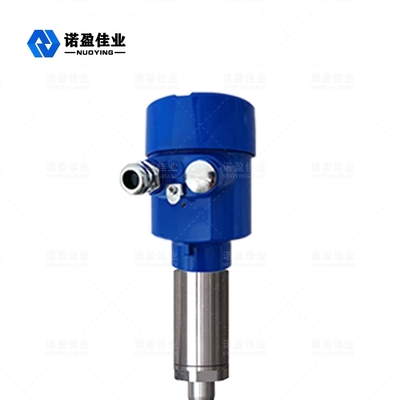

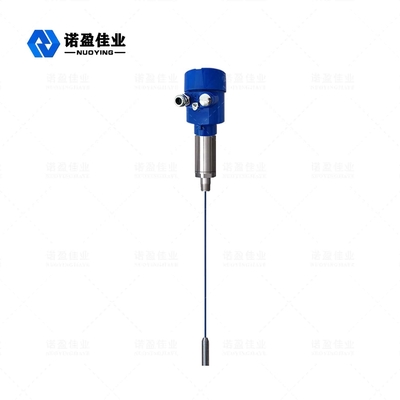

NYSP-Z20 Yumuşak Halat Kabul Seviyesi Ölçer Derin Kuyu Büyük Boy Ölçme Seviyesi Vericisi
NYSP-Z20 Rf Kabul Seviyesi Ölçer
NYSP-Z20 Rf giriş seviyesi ölçer, sürekli radyo frekansı giriş seviyesi ölçüm ürünleri ilkesine dayanmaktadır. Ürün, yüksek stabilite, yüksek hassasiyet ve geniş uygulamalara sahiptir. Geleneksel kapasitif malzeme seviye ölçer ile karşılaştırıldığında, modüler tasarımın kullanımı , özlü olabilir ve enstrüman setini kolayca gerçekleştirebilir, bir kez ayarlandığında, normal kullanım ve ömür boyu ücretsiz bakım olabilir. Kullanıcıların ekipmanın çalışma durumunu sezgisel olarak anlamalarını ve karmaşık endüstriyel durumlarda sorunları zamanında çözmelerini sağlar. yanı sıra güvenli ve güvenilir.
Rf Kabul Düzeyi MetreTeknik parametre
| Uygulamalar | Derin kuyu, büyük boy aralığı |
| Prob tipi | yumuşak ip |
| Ölçüm aralığı | 0~120m |
| Proses sıcaklığı | -40～150℃ |
| Ortam sıcaklığı | -40 ℃ ~ + 70 ℃ |
| Depolama sıcaklığı | -20 ℃ ~ + 65 ℃ |
| Proses basıncı | -0.1～1.6MPa |
| Güç kaynağı | (13-35)vDC |
| sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
| Proses bağlantısı | Diş/Flanş (seçici) |
| koruma sınıfı | IP67 |
| Patlamaya dayanıklı sınıf | ExiaⅡCT6(seçici) |
| Gecikme: | 0 ~ 30 sn ayarlanabilir |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Rf Kabul seviye MetreTasarım özellikleri
◎ Eşsiz Sürüş - kalkan devre tasarımı, asılı kalma direncini artırabilir
◎Ölü bölge ölçümü yok, ondan fazla hatta birkaç cm'lik seviye ölçüm durumlarına uygulanabilir
◎Kararlı ve güvenilir, uçucu kül, körleme, su buharı, kristalizasyon, balmumu çıkışı
◎Faaliyet yok, kolay aşınan parça yok, genellikle temizlik ve bakım, hata ayıklama olmadan
Rf Kabul seviye MetreKurulum gereksinimleri
Kurulum Talimatları
(1) sayaç probu ve diğer prob yeterli alana sahip olmalıdır, teklif 600 mm'den fazladır, resimde "1" ve "2", "2" ve "3"e bakın.
(2) alet probu ve besleme portu arasında yeterli boşluk olmalıdır ve şekil 1'de gösterildiği gibi teklif 600 mm'den fazladır. Aksi takdirde alet düzgün çalışmayacaktır.
Resimdeki "4"e bakın.
(3) prob tankın dibine ulaşamaz. "4" probu çok uzun bakın. Kısa kesilmelidir. Aksi takdirde cihaz düzgün çalışmayacaktır.
(4) probun alt ucu, koni çıkışının koni aralığına giremez. Şekildeki "5" e bakın, bu tür kurulum, bu yerdeki malzemenin gerilim kapasitesi
Proba zarar vermek veya çatıya zarar vermek kolaydır.
(5) silolara ve silolara takılan malzemeler arasında yeterli mesafe olduğundan ve teklifin şekil 2'de gösterildiği gibi 600 mm'den fazla olduğundan emin olun.Duvara çok yakın, dedektif
Kafanın en ufak bir salınımı duvardaki veya duvardaki malzemeye temas edecek ve Şekil l'de gösterildiği gibi aletin düzgün çalışmamasına neden olacaktır.6.
(6) resimde "6)" bölümüne bakın, olta tipi kurulum olarak da adlandırılan yan kurulum, bu tür kurulumları önermez.
İNCİR.Tankın dibinin 4 detayı aşağıdaki gibidir:
Duvara çarpmamak için şekil A'daki sonda düzleştirilmelidir.
Şekil B'deki sonda çok uzun ve kesilmesi gerekiyor. Kısa süreli iletişim üreticisi.
