Ürün ayrıntıları:
|
| Uygulamalar: | sıvı, aşındırıcı sıvı, bölünmüş monte | Prob Tipi: | PTFE (isteğe bağlı) |
|---|---|---|---|
| Ölçüm aralığı: | Çubuk：0~6m, Kablo：0~20m | Proses bağlantısı: | Vida dişi, Flanş (isteğe bağlı), |
| Koruma Sınıfı: | Gösterge cihazı IP67, IP67 | Çalışma sıcaklığı: | -40～130℃,-40～260℃,-184～260℃ |
| sinyal çıkışı: | 4-20mA/HART(İki telli/DÖRT telli) | Güç kaynağı: | 24VDC, 220VAC |
| Vurgulamak: | IP67 HART RF Kapasite Seviye Şalteri,RF Kapasite Seviye Şalteri 220VAC,220VAC kapasitif sıvı seviye sensörü |
||

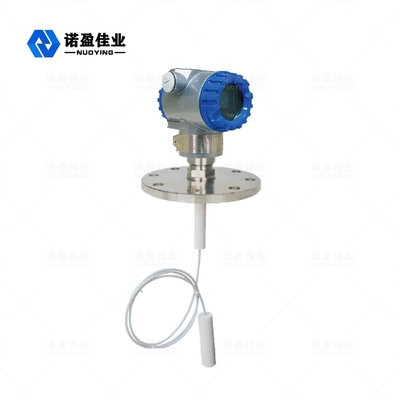

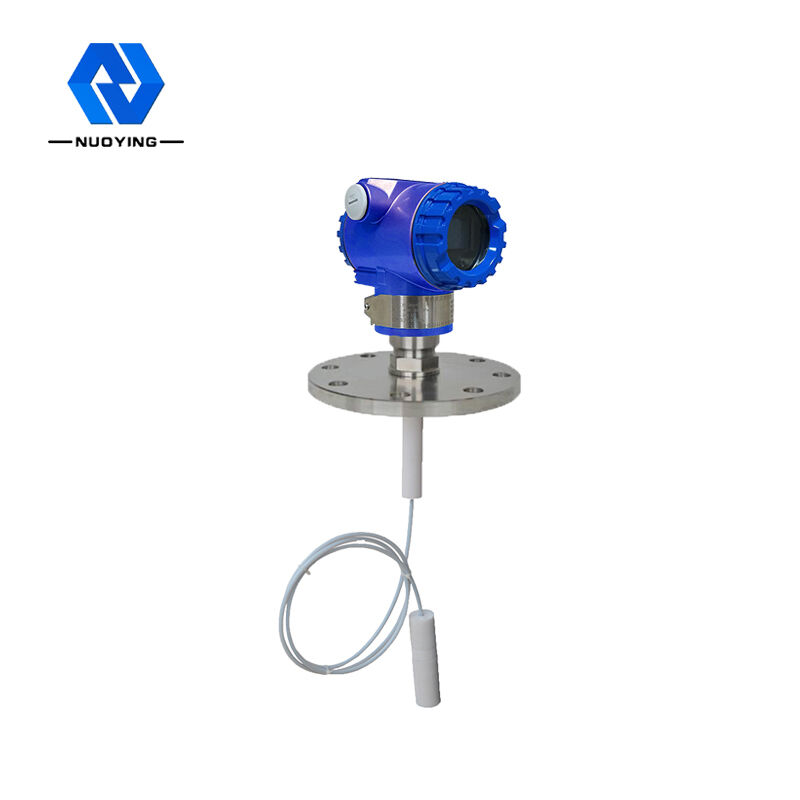

NYDR-3051 RF Kapasitans Sıvı Seviye Ölçer
NYDR-3051 RF Kapasitans Sıvı Seviye Ölçer İşletme Prensip
NYDR-3051'in çalışma prensibiRF kapasitans sıvı seviye ölçer, RF (RF) kapasitans teknolojisine dayanmaktadır.Sürekli analiz yoluyla çevredeki ortamın etkisini belirlemek için proba bir radyo frekansı uygulanır.Tüm malzemelerin dielektrik sabiti olduğundan ve iletkenlikleri havanınkinden farklı olduğundan, sonda malzeme ile temas halindeyken küçük kapasitans sapması nedeniyle sondanın toplam empedansı değişir.Elektrik sondası ve kabın duvarı, kapasitörün iki kutuplu plakasını oluşturduğundan, sondanın yalıtkanı ve çevreleyen hava, dielektrik malzeme haline gelir.Hava (dielektrik sabiti 1.0) başka bir malzeme ile değiştirildiğinde (dielektrik sabiti > 1.0) Kapasitans değişikliği empedansın değişmesine neden olmuştur.Bu etki devre tarafından ölçülür ve hassasiyet ayarı (devre) tarafından kurulan referans ile karşılaştırılır.
NYDR-3051 RF Kapasitans Sıvı Seviye Ölçer Teknik parametre
| Uygulamalar | Sıvı, aşındırıcı sıvı, bölünmüş montajlı |
| Prob tipi | PTFE,304,316 (isteğe bağlı) |
| Ölçüm aralığı | Çubuk:0~6m, Kablo:0~20m |
| Proses sıcaklığı | -40～130℃,-40～260℃,-184～260℃ |
| Ortam sıcaklığı | -40 ℃ ~ + 80 ℃ |
| Zaman gecikmesi | 0 〜30s sürekli ayarlanabilir |
| Proses basıncı | -0.1～1.0MPa |
| Güç kaynağı | 24vDC, 220VAC |
| sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
| Proses bağlantısı | Diş/Flanş (seçici) |
| koruma sınıfı | IP67 |
| Patlamaya dayanıklı sınıf | ExiaⅡCT6(seçici) |
| Güç kaybı koruması | yüksek ve düşük mod, Alan |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
NYDR-3051 RF Kapasitans Sıvı Seviye Ölçer Tasarım özellikleri
NYDR-3051 RF Kapasitans Sıvı Seviye Ölçer Kurulum gereksinimleri
Çift çubuk tipine ek olarak, diş, flanş veya destek olmak üzere üç kurulum modu seçilebilir.
NYDR-3051 RF Kapasitans Sıvı Seviye ÖlçerElektrik bağlantıları
NYDR-3051 RF Kapasitans Sıvı Seviye ÖlçerUygulama alanı
Kapasitif seviye ölçer, açık veya basınçlı kaplarda neredeyse tüm güçlü, zayıf korozyona dayanıklı ve aşındırıcı olmayan ortamların sürekli seviye ölçümü için kullanılabilir.Yaygın olarak kullanılan: Petrol, Kimya, Gübre, Metalurji, Doğal Gaz, Enerji Santrali, Makine İmalatı, gemi, İlaç Fabrikası, kanalizasyon arıtma, Gıda, Likör ve sıvı seviyesi tespiti ve kontrolünün diğer endüstriyel durumları.
