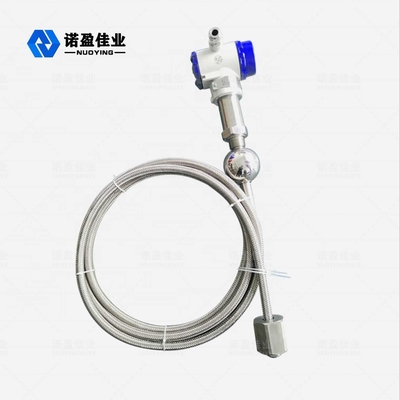

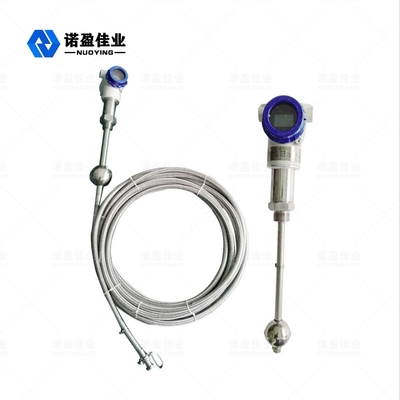

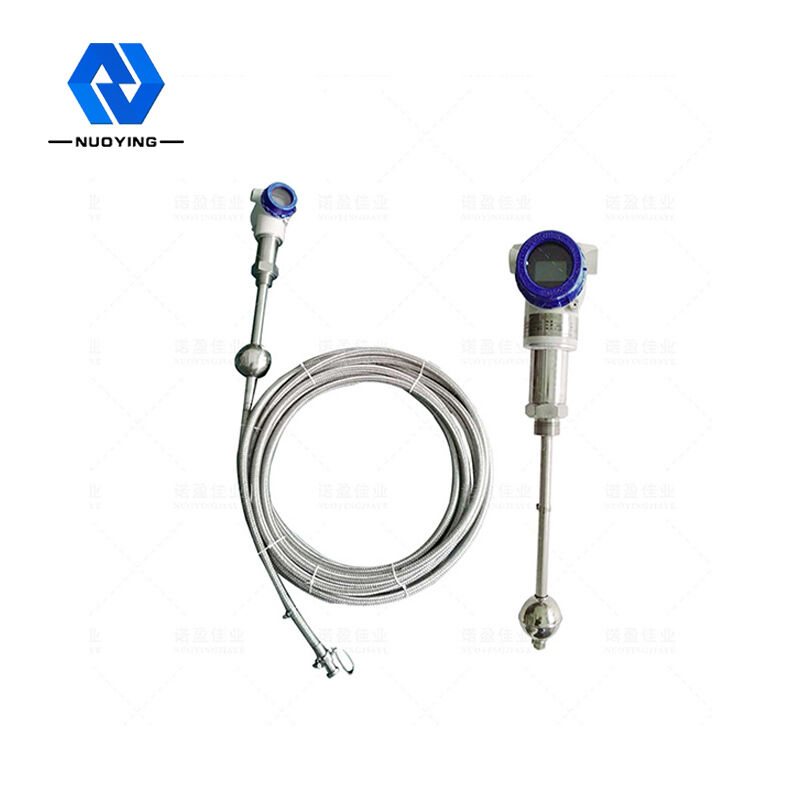

25m Manyetostriktif Seviye Göstergesi IP67 İki Telli Dişli Flanş Montajı

Patlama Korumalı Manyetostriktif Seviye Göstergesi Şamandıra Seviye Göstergesi Seviye Vericisi

Manyetostriktif Sıvı Seviye Ölçer

Manyetostriktif Sıvıseviye Metreİşletme Prensip

Manyetostriktif sıvı seviye sensörü (bundan sonra ortak tip ve aleve dayanıklı tip dahil sensör olarak anılacaktır), sıvı seviyesi ve arayüzünün sürekli ölçümü için kullanılır.Ek olarak, manyetostriktif sıvı seviye sensörleri, petrol, kimyasal hammaddelerin depolanması, endüstriyel işlemler, biyokimya, ilaç, yiyecek ve içecek, tank çiftliği gibi çeşitli sıvı tanklarındaki sıvı seviyelerinin endüstriyel ölçümü ve kontrolü dahil olmak üzere çeşitli alanlarda da yaygın olarak kullanılmaktadır. Benzin istasyonlarının yönetimi ve yeraltında depolanması, baraj su seviyesi, rezervuar su seviyesi izleme ve kanalizasyon arıtma vb.

Manyetostriktif seviye göstergesi üç bölümden oluşur: prob çubuğu, devre ünitesi ve şamandıra.Ölçmek için devre birimi, manyetostriktif hat boyunca ilerleyen ve dairesel bir manyetik alan oluşturan akım darbeleri üretir.Sonda çubuğunun dışında bir şamandıra düzenlenir ve şamandıra, sıvı seviyesinin değişmesiyle sonda çubuğu boyunca yukarı ve aşağı hareket eder.Şamandıra, bir dizi kalıcı mıknatısla donatıldığından aynı zamanda bir manyetik alan oluşturur.Mevcut manyetik alan, kayan manyetik alanla karşılaştığında, bir "bükülme" veya "geri dönüş" darbesi üretir."Dönüş" darbesi ile mevcut darbe arasındaki zaman farkı, şamandıranın gerçek konumunu hesaplamak ve sıvı seviyesini ölçmek için darbe sinyallerine dönüştürülür.

Manyetostriktif SıvıseviyeMetreTeknik parametre

※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!

Manyetostriktif Sıvı seviye MetreTasarım özellikleri

• Daha yaygın olarak uygulanabilir, çeşitli prob formları, çeşitli proses bağlantı fbrm'leri, çeşitli üretim malzemeleri, özelleştirilebilir tasarım vardır.
• Yüksek güvenilirlik: manyetostriktif sıvı seviye göstergesi dalga kılavuzu prensibini kullandığından, mekanik hareketli parça yoktur, bu nedenle sürtünme yok, aşınma yok.Dönüştürücünün tamamı paslanmaz çelik borunun içine yerleştirilmiştir ve ölçüm ortamı ile temas halinde değildir.Sensör güvenilir şekilde çalışır ve uzun ömürlüdür.
• Yüksek doğruluk: manyetostriktif sıvı seviye ölçer, ilk darbe ile son darbe arasındaki süreyi ölçerek ölçülen yer değiştirmeyi belirlemek için dalga kılavuzu darbeleri kullandığından, ölçüm doğruluğu yüksektir ve çözünürlük 0.01FS'den daha iyidir, Bu bir doğruluktur. diğer sensörlerle elde etmek zor.
• İyi güvenlik: manyetostriktif sıvı seviye ölçer, özellikle kimyasal hammaddeler ve yanıcı sıvı ölçümü için uygun, yüksek patlamaya dayanıklı performansa, kendinden güvenli patlamaya dayanıklı, güvenli kullanıma sahiptir.Manuel ölçümün güvensizliğini önlemek için tankın kapağını açmak gerekli değildir.
• Manyetostriktif sıvı seviye göstergesinin kurulumu ve bakımı kolaydır: manyetostriktif sıvı seviye ölçer genellikle tankın üstündeki mevcut nozuldan kurulur.Özellikle yeraltı depolama tankı ve hizmete girmiş depolama tankının montajı için uygundur ve kurulum sürecinde normal üretimi etkilemez.
