| Marka Adı: | nuoyingjiaye |
| Model Number: | NYRD-806 serisi |
| Adedi: | 1 |
| fiyat: | $130 to $9000 |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | 500 adet/ön ay |

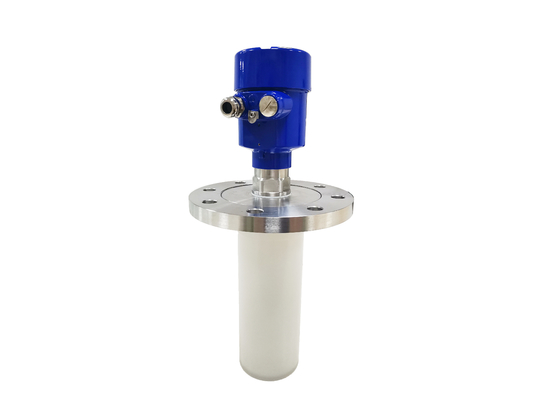

Radar seviye ölçer NYRD80X serisi sensör, maksimum ölçüm mesafesi 80 metre olan 26GHz yüksek frekanslı bir radar seviye ölçüm cihazıdır.Anten daha da optimize edilmiştir ve yeni hızlı mikroişlemci daha yüksek hızlı sinyal analizi ve işleme gerçekleştirebilir, böylece alet altın reaksiyonu ve katı silolar gibi bazı karmaşık ölçüm koşulları için kullanılabilir.
çalışma prensibiRadar Seviye Vericisi
Radar seviyesi anteni, anten aracılığıyla aşağı doğru iletilen dar mikrodalga darbeleri yayar.Darbe dalgası ölçülen ortamın yüzeyine değdikten sonra geri yansıtılır ve anten sistemi tarafından tekrar alınır ve sinyal elektronik devre kısmına iletilir ve otomatik olarak seviye sinyaline dönüştürülür (çünkü darbe yayılma hızı son derece hızlıdır). , elektromanyetik dalga hedefe ulaşır ve alıcıya geri yansır, ileri geri gitme süresi neredeyse anlıktır)
Ölçüm verisi: dişin veya flanşın alt tarafının sızdırmazlık yüzeyi.
Not: Radar nesne seviyesi zamanlamasını kullanırken, en yüksek malzeme seviyesinin kör ölçüm alanına (D'de gösterilen alan) girmediğinden emin olun.
Tasarım özellikleri nın-ninRadar Seviye Vericisi
◎Anten boyutu küçüktür, kurulumu kolaydır, temassız radar, aşınma yok, kirlilik yok.
◎Korozyon ve köpükten neredeyse etkilenmez.Orta yoğunluk, sıcaklık ve basınç değişiminden etkilenmez.
◎Ciddi toz ortamı, yüksek frekans seviyesi ölçerin çalışması üzerinde çok az etkiye sahiptir.
◎Daha kısa dalga boyları, eğimli katı yüzeylerin daha iyi yansıması.
◎Işın Açısı küçüktür, enerji konsantrasyonu, yankı yeteneğini arttırır, aynı zamanda paraziti önlemek için elverişlidir.
◎Ölçüm kör alanı daha küçüktür ve küçük tank ölçümü için iyi sonuçlar alınabilir.
◎Yüksek sinyal-gürültü oranı, dalgalanmalar durumunda bile daha iyi performans sağlayabilir.
◎Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir.
TNYRD86'nın teknik parametresi Radar Seviye Vericisi
| Sıradan uygulama | Her türlü sıvı (güçlü korozyon, düşük dielektrik sabiti, karıştırma, buhar, kristalleşme, yoğuşma, bulamaç, yüksek sıcaklık ve yüksek basınç vb.) |
| Her türlü toz (kuvvetli toz, toz, çimento tozu, kireç tozu, uçucu kül, kristalizasyon vb.) | |
| Her türlü katı (tahıl, küçük taşlar, demir cevheri, kömür vb.) | |
| Ürün modeli | NYRD805,NYRD806,NYRD807,NYRD808,NYRD809,NYRD810,NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD-SL | |

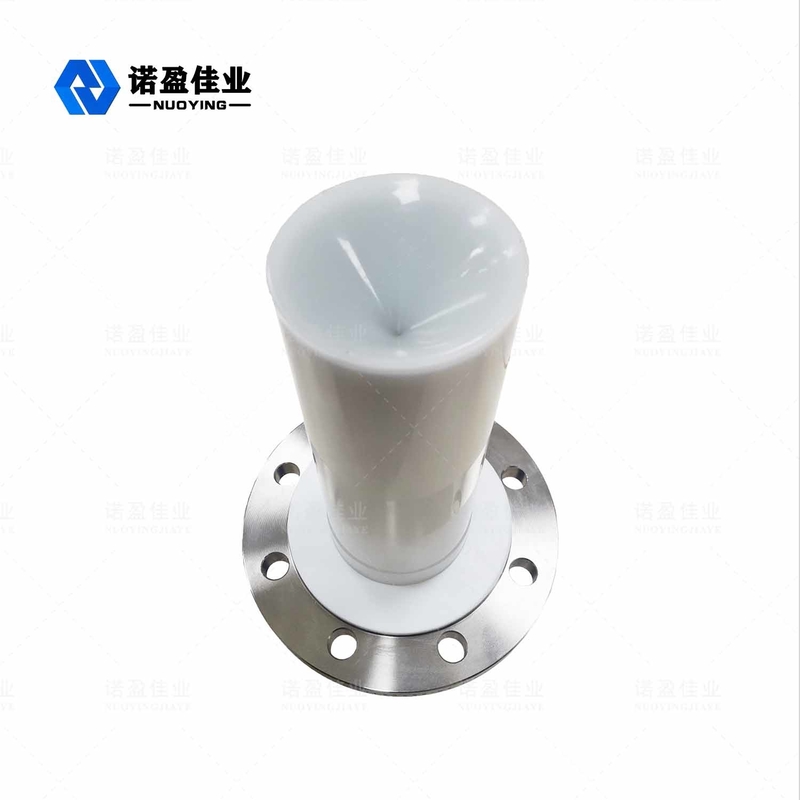

| Anten formu | Bar tipi, su tipi, plaka tipi, korna tipi, cilalı yüzey, perspektif lens |
| Anten malzemesi | PTFE, 304/316, PP, PFA |
| Ölçüm aralığı | 10m, 20m, 30m, 35m, 40m, 80m |
| Ölçüm doğruluğu | %0,05~%0,1 FS |
| Güç kaynağı | 24VDC(iki telli, dört telli), 220VAC |
| Sinyal çıkışı | 4... 20mA/HART/RS485/Modbus... |
| Proses sıcaklığı |
- 40 ~ + 130 ℃, -40 ~ + 150 ℃, -40 ~ + 260 ℃,- 40 ~ + 1200 ℃ |
| Proses basıncı | - 0.1 ~ 0. 3MPa, - 0.1 ~ 2. 0MPa, - 0.1 ~ 4. 0MPa |
| Proses bağlantısı | Diş, dirsek, flanş, sıhhi kelepçe (isteğe bağlı) |
| Elektrik arayüzü | M20×1.5, ½" NPT |
| Koruma sınıfı | IP65, IP67, IP 68 (isteğe bağlı) |
| Patlamaya dayanıklı sınıf | ExiaIICT6 Ga, ExdIICT6Gb(detaylar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir!
