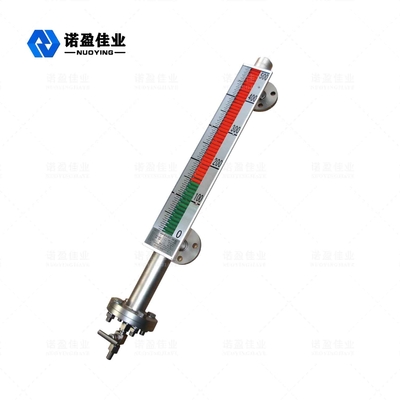

Yüksek Sıcaklık Flap Manyetik Seviye Ölçer Yağ Seviye Sensörü Gösterge Göstergesi

Yüksek Sıcaklık Yağ Seviye Sensörü Gösterge Göstergesi Manyetik Flap Seviye Ölçer

Manyetik Flap Seviye Ölçer Ürün Açıklaması

Manyetik kanatlı seviye ölçer, çeşitli kulelerin, tankların, tankların, küresel konteynerlerin ve kazanların orta seviye tespiti için kullanılabilir.Manyetik kanatlı seviye ölçer, yüksek sızdırmazlık, sızıntı önleme sağlayabilir ve yüksek sıcaklık, yüksek basınç ve korozyona dayanıklı durumlarda kullanılabilir.

Manyetik kanatlı sıvı seviye ölçer, yüzen bilyeyi barındıran bir boşluğa (ölçüm tüpü veya ana tüp olarak adlandırılır) sahiptir.Boşluk, flanşlar veya diğer uygun bağlantı yöntemleri aracılığıyla kap ile bir iletişim cihazı oluşturur.Konektör prensibine göre, kaptaki sıvı seviyesi yukarı ve aşağı değiştikçe, boşluktaki sıvı seviyesi, kaptaki sıvı seviyesi ile aynı yüksekliktedir, bu nedenle boşluktaki şamandıra topu yukarı hareket etmek için sürülür. ve aşağı ve kaptaki sıvı seviyesi, kaptaki sıvı seviyesinin yükselmesi ve düşmesi ile yükselir ve düşer.Şu anda sıvı seviyesini göremiyoruz, bu nedenle boşluğun dışına manyetik bir çevirme sütunu ekranı yerleştirildi.

Kalıcı mıknatıs çeliği, sıvıya batan yüzen topun ve yüzen parçanın birleşme noktasına monte edilir.Ölçülen kaptaki sıvı seviyesi yükselip alçaldığında, sıvı seviye göstergesinin gövde borusundaki manyetik şamandıra da yükselir ve alçalır ve şamandıra içindeki kalıcı mıknatıs çeliği geçer.Manyetik bağlantı, kırmızı ve beyaz çevirme sütunlarını 180° döndürmeye yönlendiren manyetik çevirme sütunu göstergesine iletilir.Sıvı seviyesi yükseldiğinde, çevirme sütunu beyazdan kırmızıya, sıvı seviyesi düştüğünde çevirme sütunu kırmızıdan beyaza değişir.Kırmızı ve beyazın birleşimi, sıvı seviyesinin net bir göstergesini elde etmek için kabın içindeki sıvı seviyesinin gerçek yüksekliğidir.

Manyetik Flap Seviye Ölçer Tasarım Özelliği

◎Basit yapı, sağlam ve güvenilir, kararlı çalışma.

◎Kalibrasyon açık ve okunması kolaydır.

◎Aşındırıcı, yanıcı, toksik, yüksek sıcaklık, çalkalayıcı kontamine sıvı seviyelerini ölçün ve belirtin.

◎Çoklu kurulum ve bağlantı modları mevcuttur.
