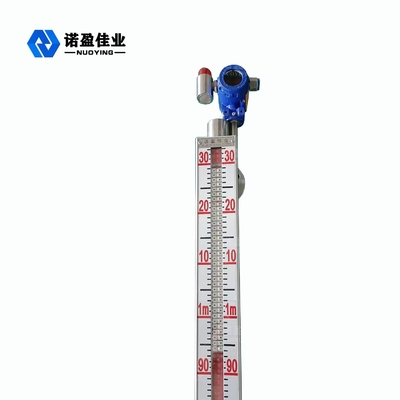

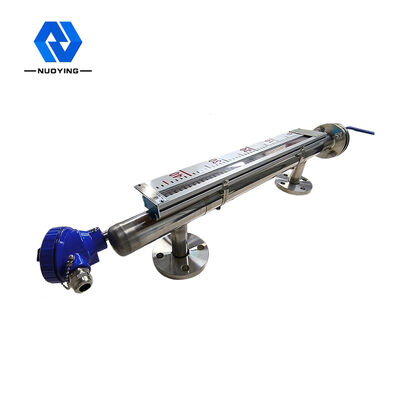

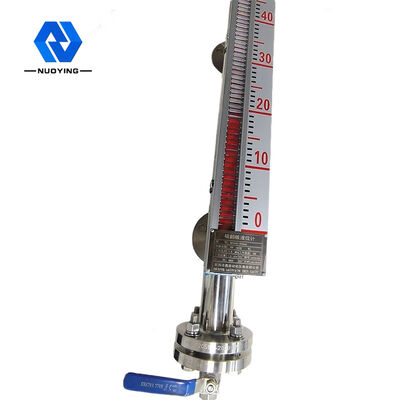

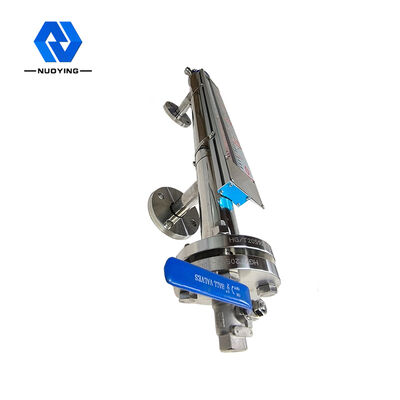

NYUHZ Plaka Manyetik Seviye Verici 6m Flanş Kurulumu

NYUHZ Plaka Manyetik Seviye Verici 6m Flanş Kurulumu

Marka Adı:	NUOYINGJIAYE
Model Numarası:	NYUHZ
Moq:	1 parça
fiyat:	$150~$950/pcs
Ödeme Şartları:	T/T
Tedarik Yeteneği:	1000 adet/ayda

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Xi'an, Shannxi, Çin

Sertifika:

CE,ATEX,SIL

Tipik uygulama:

Sıvı seviyesi ölçümü

Ölçüm Aralığı:

Ölçüm doğruluğu:

±3mm,±5mm

Orta Yoğunluk:

≥0,425g/cm3

Yoğunluk farkı:

≥0,1 g/cm3

Orta Viskozite:

≤0,4Pa.S

Kontrol çıkışı:

220VAC, 1A

İletim çıkışı:

4~20mA (güç kaynağı 24VDC)

Ambalaj bilgileri:

Standart ambalajı dışa aktar

Yetenek temini:

1000 adet/ayda

Vurgulamak:

Plakalı Manyetik Şamandıra Seviye Vericisi

6m Manyetik Şamandıra Seviye Sensörü

Flanşlı Manyetik Şamandıra Tipi Seviye Vericisi

Ürün Açıklaması

Göz Alıcı NYUHZ Plaka Manyetik Seviye Vericisi 6m Flanş Montajı

Çalışma Prensibi

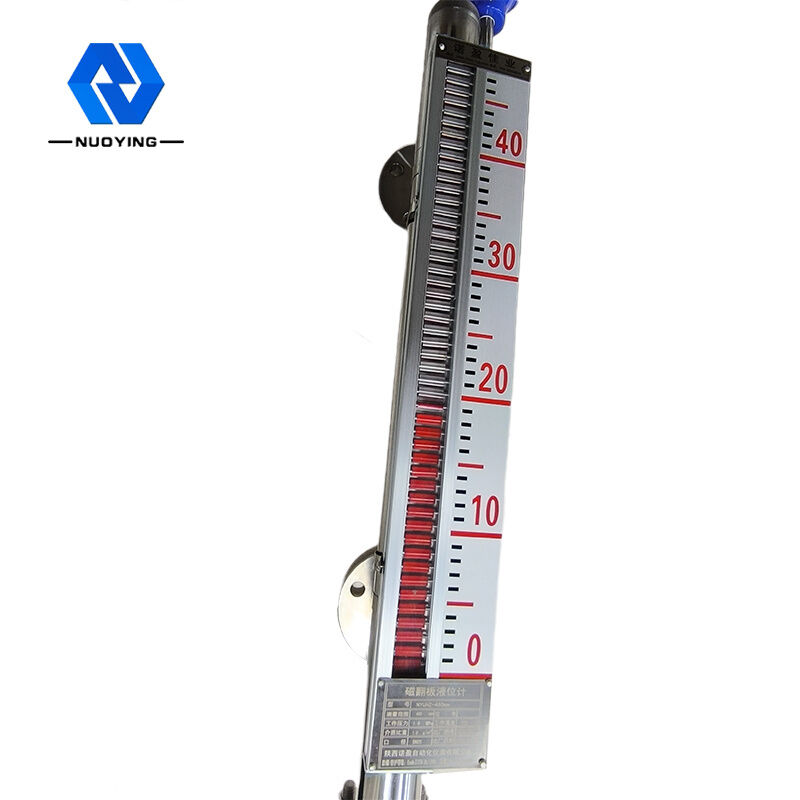

Manyetik seviye göstergesi, içinde bir şamandıra bulunan bir hazneye sahiptir ve bu hazne, tanka flanş veya başka uygun bir bağlantı ile bağlanır. Bağlantı prensibine göre, tanktaki sıvı seviyesi değiştikçe, haznedeki sıvı seviyesi de tanktaki sıvı seviyesi ile aynı olur, böylece haznedeki şamandıra, tanktaki sıvı seviyesinin yükselip alçalmasıyla yukarı ve aşağı hareket eder. Bu noktada sıvı seviyesini göremeyiz, bu yüzden haznenin dışına manyetik bir sütunlu çevirmeli gösterge yerleştirilmiştir.Şamandıranın batan sıvı ile yüzen kısmı arasında, birleşme noktasında kalıcı mıknatıs çeliği bulunur. Ölçülen tanktaki sıvı seviyesi yükselip alçaldığında, seviye göstergesi gövde tüpündeki manyetik şamandıra da aynı şekilde hareket eder. Şamandıradaki kalıcı mıknatıs çeliği, manyetik kuplaj yoluyla manyetik sütun göstergesine iletilir ve kırmızı ve beyaz makaraları 180° döndürür. Sıvı seviyesi yükseldiğinde, çevirmeli sütun beyazdan kırmızıya döner ve sıvı seviyesi düştüğünde,
tersi olur. Göstergenin kırmızı ve beyaz birleşimi, tank içindeki sıvı seviyesinin gerçek yüksekliğini gösterir, böylece sıvı seviyesinin net bir şekilde gösterilmesi sağlanır.NYUHZ Plaka Manyetik Seviye Vericisi Teknik ParametreTipik uygulamasıvı seviyesi ölçümüÖlçüm aralığı

Ölçüm doğruluğu

±3mm,	±5mm (isteğe bağlı)
Ortam yoğunluğu	≥0.425g/cm3
Yoğunluk farkı	≥0.1 g/cm3Ortam viskozitesi
≤0.4Pa.S	Kontrol çıkışı
220VAC, 1A	İletim çıkışı4~20mA (güç kaynağı 24VDC)
Proses sıcaklığı	-50 ~ 350 °C
Proses basıncı	-0.1~ +16MPa
Ayrım oranı	±lmm
Proses bağlantısı	Flanş (isteğe bağlı)
Koruma sınıfı	IP67
Patlamaya dayanıklılık sınıfı:	Exia IICT6 Ga (isteğe bağlı)
*	Not: Ürünler, kullanıcıların özel gereksinimlerine göre özelleştirilebilir!
NYUHZ Plaka Manyetik Seviye Vericisi	Tasarım Özellikleri
• Basit yapı, sağlam ve güvenilir, kararlı çalışma.	• Saha gösterge ölçeği net, göz alıcı ve okunması kolaydır.

• Aşındırıcı, yanıcı, zehirli, yüksek sıcaklıkta, çalkantılı ve kirli sıvıların seviyeleri ölçülüp gösterilebilir. • Birden fazla kurulum formu, birden fazla bağlantı formu isteğe bağlı olabilir.• Tasarım basınç aralığı tam vakumdan 10 MPa'ya kadar.• Tasarım sıcaklık aralığı -160 ila +450 °C.• Özel basınç ve sıcaklık için profesyonel tasarım.NYUHZ Plaka Manyetik Seviye Vericisi Kurulum GereksinimiNYUHZ Plaka Manyetik Seviye Vericisi Uygulama Alanı
