Ürün ayrıntıları:
|
| Ürünler modeli: | NYRD703 | Anten Tipi: | Çift kablo tipi |
|---|---|---|---|
| Anten Malzemesi: | 304.316 (isteğe bağlı) | Proses Sıcaklığı: | -40~130℃ |
| Proses Basıncı: | -0.1~4.0MPa | Prosedür bağlantısı: | Flanş (isteğe bağlı) |
| Koruma seviyesi: | IP67 | Patlamaya dayanıklı sınıf: | Exia II CT6 Ga |
| Vurgulamak: | 1.8GHz Kılavuzlu Radar Seviye Sensörü,Çift Kablolu Anten Radar Seviye Ölçer,Kılavuzlu Dalga Radar Seviye Ölçer |
||

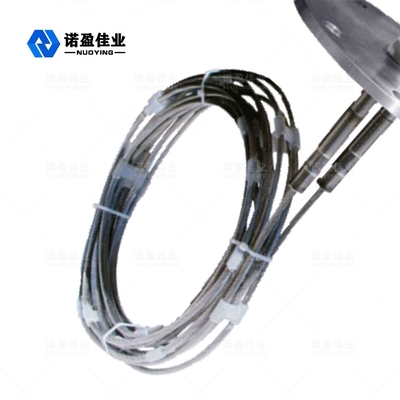

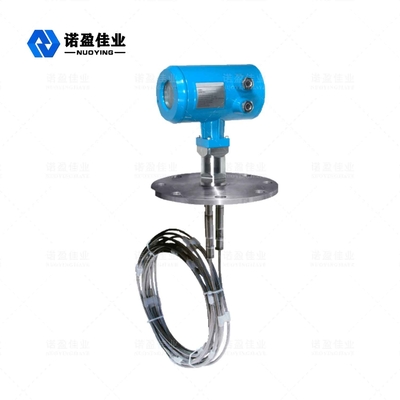

Çift Kablolu Anten NYRD703 1.8GHz Kılavuzlu Dalga Radar Seviye Ölçer Büyük Mavi Kasa
NYRD703 1.8GHz Kılavuzlu Dalga Radarı Seviye Ölçer Çalışma Prensibi
Kılavuzlu dalga radarı tarafından yayılan yüksek frekanslı mikrodalga darbesi, algılama bileşeni (çelik kablo) boyunca yayılır ve ölçülen ortamla karşılaştığında, dielektrik sabitinin ani değişmesi nedeniyle yansımaya ve darbe enerjisinin bir kısmına neden olur. geri yansıtılır.İletilen darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortamın mesafesi ile orantılıdır.
NYRD703 1.8GHz Kılavuzlu Dalga Radarı Seviye Ölçer Teknik Parametre
| Sıradan uygulama |
Dielektrik sabiti düşük sıvılar (metanol, kerosen, polipropilen solüsyonu, nafta vb.) |
| İletim frekansı | 1.8GHz |
| Ürünler modeli | NYRD703 |
| Anten tipi |
Çift kablo tipi |
| Anten malzemesi | 304.316(isteğe bağlı) |
| yankı örnekleme | 55 kez/sn |
| Ölçüm aralığı | 6m |
| Ölçüm doğruluğu | ±1mm |
| Güç kaynağı | 24VDC,220VAC |
| Sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -40~130℃ |
| Proses basıncı | -0.1~4.0MPa |
| Prosedür bağlantısı | flanş (isteğe bağlı) |
| Koruma seviyesi | IP67 |
| Patlamaya dayanıklı sınıf | Exia II CT6 Ga |
Not: Ürünler, kullanıcıların özel gereksinimlerine göre özelleştirilebilir!
NYRD703 1.8GHz Kılavuzlu Dalga Radarı Seviye Ölçer Tasarım Özellikleri
1. Kılavuzlu dalga radar seviye ölçer, gelişmiş mikrodalga işleme teknolojisi ve benzersiz Echo Discovery yankı işleme teknolojisi, temas ölçümü, yüksek ölçüm doğruluğu ve daha doğru ölçümü benimser.Aynı zamanda güdümlü dalga radarı yapışmaya karşı dayanıklıdır ve ortam sıcaklığı ve yapışma gibi dış ortamdan etkilenmez.
2. Çeşitli proses bağlantı yöntemleri ve algılama bileşenleri türleri, 70X serisi kılavuzlu dalga radar seviye göstergelerini çeşitli karmaşık çalışma koşulları ve uygulamaları için uygun hale getirir.Örneğin: yüksek sıcaklık, yüksek basınç ve düşük dielektrik sabit ortam.
3. Darbeli çalışma modunu kullanarak, ürün son derece düşük emisyon gücüne sahiptir ve insan vücuduna ve çevreye zarar vermeden çeşitli metal ve metal olmayan kaplara kurulabilir.
