Ürün ayrıntıları:
|
| Sıradan uygulama: | Katı toz parçacıkları | Anten Malzemesi: | 316L (isteğe bağlı) |
|---|---|---|---|
| Ölçüm aralığı: | 80 milyon | Güç kaynağı: | 24VDC(İki hat, dört hat) |
| Orta sıcaklık: | -40~+130℃ | Proses bağlantısı: | flanş, kelepçe (isteğe bağlı) |
| Proses Basıncı: | -0.1~4.0MPa | sinyal çıkışı: | 4...20mA/HART/RS485/Modbus... |
| Vurgulamak: | Katı Radar Seviye Vericisi,Cilalı Radar Seviye Ölçer,26GHz Radar Tipi Seviye Vericisi |
||

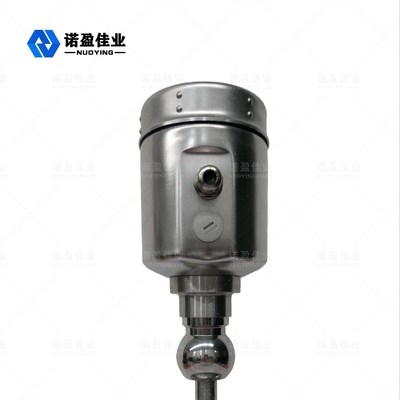

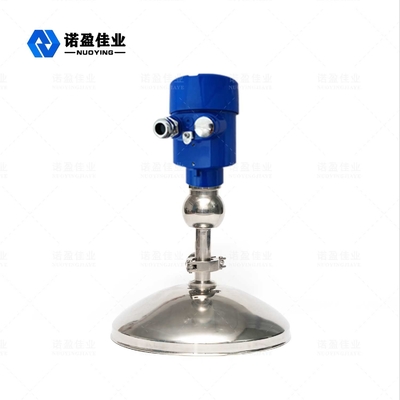

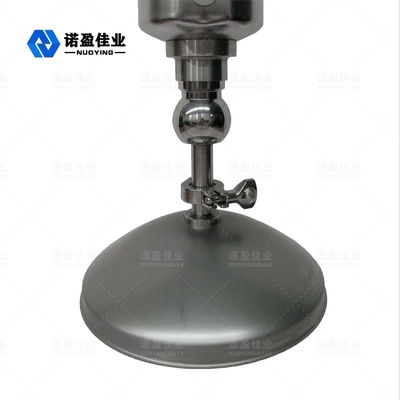

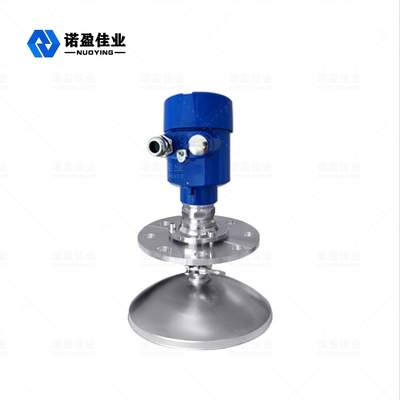

Sıcak Satış Cilalı Yüzey Tipi Katı 26GHz NYRD810 Radar Seviye Vericisi
26GHz NYRD810 Radar Seviye Vericisi Çalışma Prensibi
Radar seviye ölçer NYRD80X serisi sensör, maksimum 80m ölçüm mesafesine sahip 26GHz yüksek frekanslı bir radar seviye ölçüm cihazıdır.Anten daha da optimize edilmiştir ve yeni hızlı mikroişlemci daha yüksek oranlı sinyal analizi ve işleme gerçekleştirebilir, bu da cihazın reaksiyon kazanı, katı hazne ve bazı karmaşık ölçüm koşullarında kullanılabilmesini sağlar.
Radar nesne konum anteni, anten aracılığıyla aşağı doğru iletilen dar bir mikrodalga darbesi yayar.Darbe dalgası ölçülen ortamın yüzeyine değdikten sonra geri yansıtılır ve anten sistemi tarafından tekrar alınır.Sinyal elektronik devre parçasına iletilir ve otomatik olarak nesne seviyesi sinyaline dönüştürülür (Darbeler çok hızlı hareket ettiğinden bir elektromanyetik dalganın hedefine ulaşması ve alıcıya geri dönmesi için geçen süre neredeyse anlıktır).
Ölçüm verisi: Spiral alt yüzey veya flanşın sızdırmazlık yüzeyi.
26GHz NYRD810 Radar Seviye Verici Tasarım Özelliği
1. Anten boyutu küçüktür, kurulumu kolaydır;Temassız radar, aşınma yok, kirlilik yok.
2. Korozyon ve köpükten pek etkilenmez;Orta yoğunluk, sıcaklık ve basınç değişikliklerinden etkilenmez.
3. Şiddetli toz ortamı, yüksek frekans seviyesi ölçerin çalışması üzerinde çok az etkiye sahiptir.
4. Daha kısa dalga boyu, eğimli katı yüzeyler için daha iyi yansıma.
5. Küçük ışın açısı ve konsantre enerji.
6. Ölçüm kör alanı daha küçüktür ve küçük tank ölçümü için iyi sonuçlar elde edilebilir.
7. Değişken koşullarda bile daha iyi performans için yüksek sinyal-gürültü oranı.
8. Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir.
26GHz NYRD810 Radar Seviye Verici Teknik Parametreleri
| Sıradan uygulama | Katı toz parçacıkları |
| Anten malzemesi | 316L (isteğe bağlı) |
| Ölçüm aralığı | 30m,80m (isteğe bağlı) |
| Ölçüm doğruluğu | %0.05-%0.1FS |
| Güç kaynağı | 24VDC(İki hat, dört hat) |
| Orta sıcaklık | -40~+130℃ |
| Proses bağlantısı | flanş, kelepçe (isteğe bağlı) |
| Proses basıncı | -0.1~4.0MPa |
| Koruma seviyesi | IP67 |
| Patlamaya dayanıklı sınıf | Exia II CT6 (isteğe bağlı) |
| Sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
26GHz NYRD810 Radar Seviye Verici Uygulama Alanı
1. Enerji santralleri: Rezervuarlar, silo pompaları, buhar kepçeleri, kül depolama, yağ tankları vb.
2.Kimyasal: Hammadde silosu, reaksiyon tankı, amonyak tankı, asfalt depolama tankı vb.
3.Metalurji: Hammadde siloları, yardımcı malzeme siloları, elektrolitik hücre tampon tankları vb.
4.Gıda maddeleri: Ham şeker depolama tankı vb.
5. İlaçlar: Çin ilaç depolama tankları, ayırıcılar, fermantasyon tankları vb.
6.Kağıt: Hammadde silosu, depolama kulesi, kurutma tamburu, kimyasal madde depolama silosu vb.
7.Diğer: Taş ocağı, kömür madeni, çevre koruma, gemi yapımı ve diğer endüstriler.
