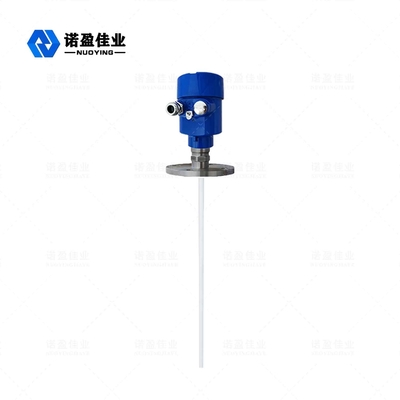

Direk Tipi Sıvı Radar Seviye Transmitteri 6GHz NYRD802

İndirimli Kutup Tipi Sıvı 6GHz NYRD802 Radar Seviye Transmitteri

6GHz NYRD802 Radar Seviye Verici Çalışma Prensibi

Çok düşük enerjili çok kısa mikrodalga darbeleri, anten sistemi aracılığıyla iletilir ve alınır.Radar dalgaları ışık hızında hareket eder. Çalışma süresi elektronik bileşenler aracılığıyla seviye sinyaline dönüştürülebilir.Özel bir süre uzatma yöntemi, çok kısa sürede kararlı ve doğru ölçüm yapılmasını sağlayabilir.

Karmaşık çalışma koşullarında yanlış yankı olsa bile, en son mikroişlemci teknolojisi ve hata ayıklama yazılımı ile malzeme seviyesinin yankısı doğru bir şekilde analiz edilebilir.

Giriş:

Anten yansıyan mikro darbeyi alır ve elektronik devreye iletir.Mikroişlemci sinyali işler ve malzeme yüzeyinde mikro darbe tarafından üretilen ekoyu tanımlar.Doğru yankı sinyali tanıma, darbe yazılımı tarafından tamamlanır ve doğruluk milimetre seviyesine ulaşabilir.

Malzeme yüzeyinden D mesafesi, darbe zaman yolculuğu T ile orantılıdır:

D=C×T/2(C, ışık hızıdır)

Boş tankın E mesafesi bilindiğinden, malzeme seviyesi L:

L=ED

Çıktı:

Boş tank yüksekliği E (= sıfır noktası), dolu tank yüksekliği F (= tam ölçek) ve bazı uygulama parametreleri girilerek ayarlanır.Uygulama parametreleri, cihazı 4-20mA çıkışa karşılık gelen ölçüm ortamına otomatik olarak uyarlayacaktır.

6GHz NYRD802 Radar Seviye Verici Tasarım Özelliği

1. Akıllı radar seviye ölçer, gelişmiş mikrodalga işleme teknolojisini ve benzersiz yankı keşfi yankı işleme teknolojisini benimser.Ürün, çeşitli karmaşık çalışma koşullarına uygulanabilir.

2. "Yanlış yankı öğrenme" işlevi, doğru ölçüm sonuçları elde etmek için cihazın birden fazla yanlış yankı koşulu altında gerçek yankıyı doğru bir şekilde tanımlamasını sağlar.

3.Çeşitli proses bağlantı modları ve algılama bileşenleri türleri, müşteri gereksinimlerine göre özelleştirilebilir.

4. Darbeli çalışma modu ile, ürün son derece düşük emisyon gücüne sahiptir ve insan vücuduna ve çevreye zarar vermeden çeşitli metal ve metal olmayan kaplara monte edilebilir.

6GHz NYRD802 Radar Seviye Verici Teknik Parametreleri

6GHz NYRD802 Radar Seviye VericisiUygulama alanı

1. Enerji santralleri: Rezervuarlar, silo pompaları, buhar kepçeleri, kül depolama, yağ tankları vb.

2. Petrol sahası: Ham petrol depolama tankları, rafine petrol depolama tankları, üç fazlı ayırıcılar, çökeltme tankları, kanalizasyon tankları, sondaj çamuru tankları vb.

3.Kimyasal: Ham petrol damıtma kulesi, hammadde silosu, ara silo, reaksiyon tankı, amonyak tankı, asfalt depolama tankı vb.

4.Metalurji: Hammadde siloları, yardımcı malzeme siloları, elektrolitik hücre tampon tankları vb.

5.Su Kaynakları: Kanallar, rezervuarlar, tarım arazileri sulama, nehir suyu seviyesi izleme, ani sel uyarısı, kentsel sel vb.

6.Gıda maddeleri: Meyve suyu fabrikası, süt fabrikası, ham şeker depolama tankı, salça depolama tankı, bira depolama tankı vb.

7. İlaçlar: Çin ilaç depolama tankları, ayırıcılar, fermantasyon tankları vb.

8.Su arıtma: Rezervuarlar, fosseptikler, su arıtma tankları, çökeltme tankları, derin kuyular, içme suyu şebekeleri vb.

9.Kağıt: Hammadde silosu, depolama kulesi, kurutma tamburu, kimyasal madde depolama silosu vb.

10.Diğer: Taş ocağı, kömür madeni, çevre koruma, gemi yapımı ve diğer endüstriler.
