Ürün ayrıntıları:
|
| Sıradan uygulama: | Sıvı, toz karışımı yok | Anten Malzemesi: | Direk tipi, PTFE, 304(opsiyonel) |
|---|---|---|---|
| Ölçüm aralığı: | 6m | Orta sıcaklık: | -40~+130℃,-40~+250℃ |
| Proses bağlantısı: | Diş, Flanş (isteğe bağlı) | Ölçüm doğruluğu: | %0.05-%0.1FS |
| Proses Basıncı: | -0.1~4.0MPa | ||
| Vurgulamak: | IP67 Güdümlü Radar Seviye Transmitteri,Sıvı Güdümlü Radar Seviye Transmitteri,6m Radar Tipi Seviye Transmitteri |
||

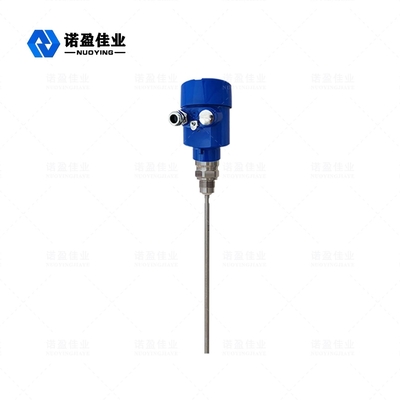

IP67 Sıvı, Toz Karışmaz NYRD702 Kılavuzlu Radar Seviye Transmitteri
NYRD702 Güdümlü Radar Seviye Vericisi Çalışma Prensibi
Kılavuzlu dalga radarı tarafından gönderilen yüksek frekanslı mikrodalga darbesi, algılama bileşeni (çelik kablo veya çelik çubuk) boyunca yayılır.Ölçülen ortamla karşılaşıldığında, dielektrik sabitinin ani değişmesi nedeniyle yansımaya neden olur ve darbe enerjisinin bir kısmı geri yansıtılır.İletilen darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortama olan mesafe ile orantılıdır.
Giriş:
Yansıyan sinyal, kablo veya çubuk probu boyunca cihazın elektronik devresine iletilir.Mikroişlemci sinyali işler ve malzeme yüzeyinde mikrodalga darbesi tarafından üretilen ekoyu tanımlar.Doğru yankı sinyali tanıma, darbe yazılımı tarafından tamamlanır.
Malzeme yüzeyinden D mesafesi, darbe zaman yolculuğu T ile orantılıdır:
D=C×T/2 (C, ışık hızıdır).
Boş tankın E mesafesi bilindiğinden, malzeme seviyesi L:
L=ED
Çıktı:
Boş tank yüksekliği E (= sıfır noktası), dolu tank yüksekliği F (= tam ölçek) ve bazı uygulama parametreleri girilerek ayarlanır.Uygulama parametreleri, cihazı 4-20mA çıkışa karşılık gelen ölçüm ortamına otomatik olarak uyarlayacaktır.
NYRD702 Güdümlü Radar Seviye Verici Tasarım Özelliği
1. Akıllı radar seviye ölçer, gelişmiş mikrodalga işleme teknolojisini ve benzersiz yankı keşfi yankı işleme teknolojisini benimser.Temas ölçümü, yüksek ölçüm doğruluğu, daha doğru ölçüm.Aynı zamanda güdümlü dalga radarı yapışmaya karşı dayanıklıdır ve ortam sıcaklığı ve yapışma gibi dış sıcaklıklardan etkilenmez.
2. Çeşitli proses bağlantı modları ve algılama bileşenleri türleri, 70X serisi kılavuzlu dalga radar seviye ölçerleri çeşitli karmaşık çalışma koşulları ve uygulamaları için uygun hale getirir.Yüksek sıcaklık, yüksek basınç ve düşük dielektrik sabit ortam gibi.
3. Darbeli çalışma modu ile, ürün son derece düşük emisyon gücüne sahiptir ve çeşitli metal ve metal olmayan kaplara insan vücuduna ve çevreye zarar vermeden kurulabilir.
NYRD702 Güdümlü Radar Seviye Vericisi Teknik Parametreleri
| Sıradan uygulama | Sıvı, toz karışımı yok |
| Anten malzemesi | Direk tipi, PTFE, 304(opsiyonel) |
| Ölçüm aralığı | 6m |
| Ölçüm doğruluğu | %0.05-%0.1FS |
| Güç kaynağı | 24VDC(İki hat, dört hat) |
| Orta sıcaklık | -40~+130℃,-40~+250℃ |
| Proses basıncı | -0.1~4.0MPa |
| Proses bağlantısı | Diş, flanş (isteğe bağlı) |
| Koruma seviyesi | IP67 |
| Patlamaya dayanıklı sınıf | Exia II CT6 (isteğe bağlı) |
| Sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
Not: Ürünler, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
NYRD702 Güdümlü Radar Seviye Verici Uygulama Alanı
1. Enerji santralleri: Rezervuarlar, silo pompaları, buhar kepçeleri, kül depolama, yağ tankları vb.
2. Petrol sahası: Ham petrol depolama tankları, rafine petrol depolama tankları, çökeltme tankları, kanalizasyon tankları vb.
3.Kimyasal: Ham petrol damıtma kulesi, hammadde silosu, ara silo, reaksiyon tankı, amonyak tankı vb.
4.Metalurji: Hammadde siloları, yardımcı malzeme siloları, elektrolitik hücre tampon tankları vb.
5. İlaçlar: Çin ilaç depolama tankları, ayırıcılar, fermantasyon tankları vb.
6.Kağıt: Hammadde silosu, depolama kulesi, kurutma tamburu, kimyasal madde depolama silosu vb.
7.Diğer: Taş ocağı, çevre koruma, gemi yapımı ve diğer endüstriler.
