Ürün ayrıntıları:
|
| Sıradan uygulama: | Sıvı seviye ölçümü | Ölçüm aralığı: | 0~6m |
|---|---|---|---|
| invertör çıkışı: | 4...20mA(besleme gücü24VDC) | Proses Sıcaklığı: | -50~＋350℃ |
| Proses Basıncı: | -0.1~＋16MPa | Proses bağlantısı: | Flanş (isteğe bağlı) |
| Kurulum formu: | Yandan monte, üstten monte | Ana Gövde Malzemesi: | 304.316 |
| Vurgulamak: | Flap Manyetik Seviye Transmitteri,Sıvı Manyetik Flap Tipi Akış Ölçer,20mA Manyetik Şamandıra Seviye Ölçer |
||

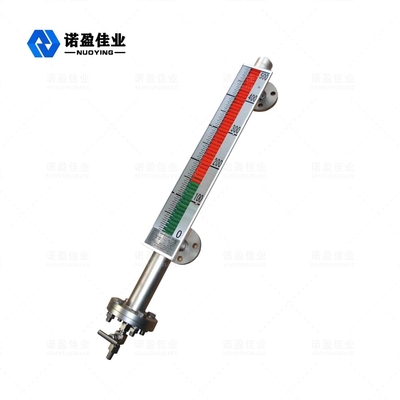

İndirimli 20mA Sıvı NYUHZ Manyetik Flap Seviye Ölçer
NYUHZ Manyetik Flap Seviye Ölçer Çalışma Prensibi
Manyetik flap seviye ölçer çeşitli kulelerde, tanklarda, tanklarda, küresel kaplarda ve kazanlarda ve orta seviye tespiti için diğer ekipmanlarda kullanılabilir.Manyetik kanatlı seviye ölçer, son derece sızdırmaz, sızdırmaz ve yüksek sıcaklık, yüksek basınç ve korozyon direnci için uygun olabilir.
Manyetik kanatlı seviye ölçer, şamandırayı tutan bir boşluğa (ölçüm tüpü veya ana gövde tüpü denir) sahiptir ve boşluk, bir flanş veya başka bir uygun bağlantı yoluyla kaba bağlanır.Bölme, bir bağlantı oluşturmak için flanşlar veya diğer uygun bağlantılarla kaba bağlanır.Bağlantı tertibatının prensibine göre, haznedeki sıvı seviyesi yukarı ve aşağı değiştikçe, haznedeki sıvı seviyesi, haznedeki sıvı seviyesi ile aynı yüksekliktedir.Hazne içindeki sıvı seviyesi aynı yüksekliktedir, bu nedenle hazne içindeki şamandırayı yukarı ve aşağı hareket ettirir, kap içindeki sıvı seviyesi ile birlikte yükselir ve düşer.Şu anda sıvı seviyesini göremiyoruz, bu nedenle boşluğun dışına bir manyetik çevirme sütunu ekranı kurulur. Ölçülen kaptaki seviye yükselip düştüğünde, seviye ölçerin gövde borusundaki manyetik şamandıra da yükselir ve düşer. ve şamandıranın içindeki kalıcı mıknatıs, manyetik bağlantı yoluyla manyetik çevirme sütunu göstergesine aktarılır, kırmızı ve beyaz çevirme sütununu 180 ° döndürmeye yönlendirir Sıvı seviyesi yükseldiğinde, çevirme sütunu beyazdan kırmızıya değişir ve sıvı olduğunda seviye düşer, çevirme sütunu kırmızıdan beyaza değişir ve göstergenin kırmızı-beyaz bağlantısı, kap içindeki sıvı seviyesinin gerçek yüksekliğidir, böylece sıvı seviyesinin net bir şekilde gösterilmesini sağlar.
NYUHZ Manyetik Flap Seviye Ölçer Tasarım Özelliği
1. Basit yapı, sağlam ve güvenilir, kararlı çalışma.
2. Alan ekranı ölçeği net, göz alıcı ve okunması kolay.
3. Aşındırıcı, yanıcı, zehirli, yüksek sıcaklıklı, karıştırılmış ve kirlenmiş sıvının seviyesini ölçebilir ve gösterebilir.
4. Çeşitli kurulum formları, çeşitli bağlantı formları seçilebilir.
5. Tasarım basınç aralığı, tam vakumdan 10MPa'ya kadardır.
6. Tasarım sıcaklık aralığı -160~+450℃.
7. Özel basınç ve sıcaklık için profesyonel tasarım mevcuttur.
NYUHZ Manyetik Flap Seviye Ölçer Teknik Parametreler
| Sıradan uygulama | Sıvı seviye ölçümü |
| Kurulum formu | Yandan monte, üstten monte |
| Ana gövde malzemesi | 304.316 |
| Ölçüm aralığı | 0~6m |
| Ölçüm doğruluğu | ±3mm,±5mm,±10mm,±20mm(opsiyonel) |
| orta yoğunluk | ≥0.425g/cm³ |
| yoğunluk farkı | ≥0.1g/cm³ |
| orta viskozite | ≤0.4Pa.S |
| Kontrol çıkışı | 220VAC,1A |
| invertör çıkışı | 4...20mA(besleme gücü24VDC) |
| Proses sıcaklığı | -50~＋350℃ |
| Proses basıncı | -0.1~＋16MPa |
| Proses bağlantısı | Flanş (isteğe bağlı) |
| Çözünürlük | ±1mm |
| Koruma seviyesi | IP65,IP67,IP68(opsiyonel) |
| Patlamaya dayanıklı sınıf | Exia II CT6 Ga, Exd II CT6 Gb |
NYUHZ Manyetik Flap Seviye Ölçer Uygulama Alanı
Manyetik kanatlı sıvı seviye göstergesi, kimyasal, petrol ve diğer endüstriyel ekipman kaplarında sıvı seviyesi göstergesi için uygundur.Manyetik kanatlı sıvı seviye göstergesi, uzaktan sinyal iletimi için bir sıvı seviye göstergesi ve bir sıvı seviye şalteri ile ek olarak monte edilebilir.Şamandıra topu, yüksek sıcaklık, yüksek basınç ve düşük yoğunluk gibi özel işlemlerle tasarlanmıştır ve titanyum, 316L ve PTFE gibi farklı malzemelerin seçimi ürünü garanti edebilir.Herhangi bir sıvı seviyesi ölçüm ihtiyacı için uygundur.Şu anda, manyetik kanatlı sıvı seviye göstergesi, petrol, kimya, metalurji, elektrik, gıda, ilaç, kağıt yapımı ve diğer sektörlerde sıvı seviyesi ölçümü ve kontrolünde yaygın olarak kullanılmaktadır.
