Ürün ayrıntıları:
|
| Sıradan uygulama: | Sıvı seviye ölçümü | Anten Malzemesi: | 304, 316L (isteğe bağlı) |
|---|---|---|---|
| Ölçüm aralığı: | 0-50～5000mm(kablo tipi: 25m) | Güç kaynağı: | 24VDC(iki hat, dört hat), 220VAC |
| Proses Sıcaklığı: | -40～+200℃ | Proses Basıncı: | -0.1~10.0MPa |
| Proses bağlantısı: | Diş, Flanş, Braket (isteğe bağlı) | sinyal çıkışı: | 4...20mA/HART/RS485... |
| Vurgulamak: | Sıvı Manyetik Seviye Transmitteri,Homeothermy Sıvı Seviye Göstergesi,Manyetik Seviye Transmitteri 20mA |
||

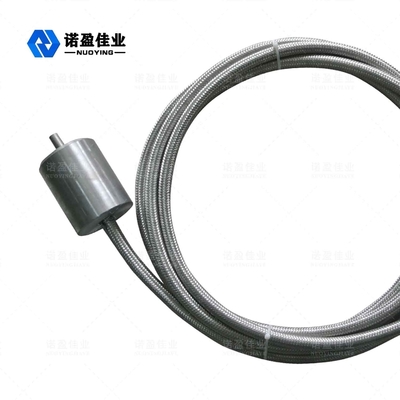

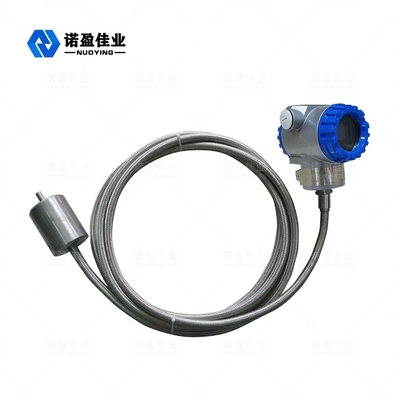

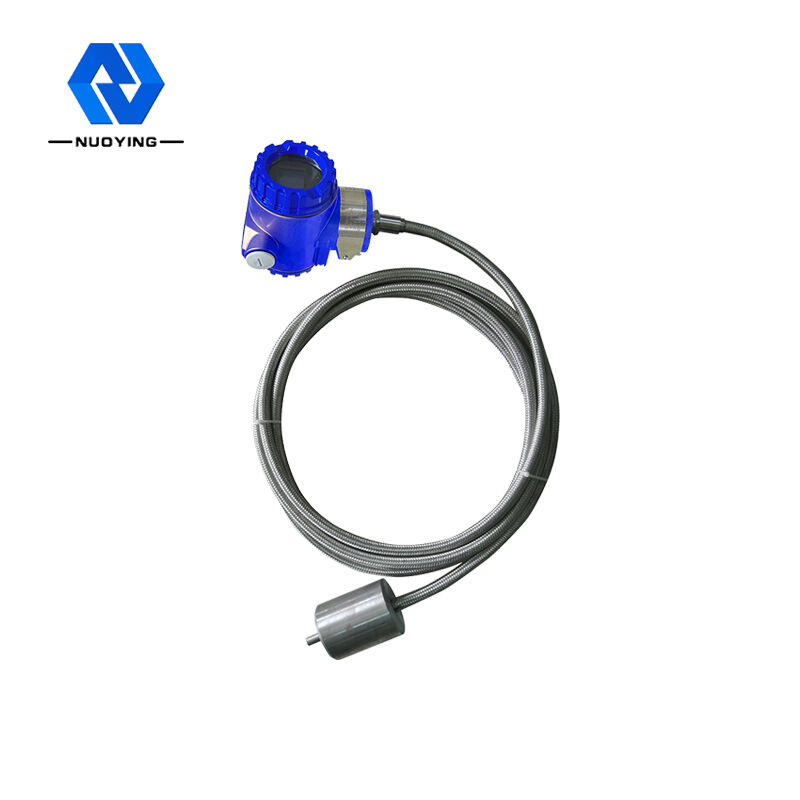

20mA Homoetermi Sıvı NYCZ500 Manyetostriktif Sıvı Seviye Ölçer
NYCZ500 Manyetostriktif Sıvı Seviye Ölçer Çalışma Prensibi
Manyetostriktif seviye ölçerin çalışma prensibi şekilde gösterilmiştir.Ürün esas olarak bir ölçüm çubuğu, bir elektronik bölme ve ölçüm çubuğu üzerinde temassız yüzen bir bilyeden oluşur.Ölçüm çubuğu manyetostriktif tel (dalga kılavuzu teli) ile donatılmıştır ve çubuk, dalga kılavuzu telini çok iyi koruyan manyetik olmayan paslanmaz çelik borudan yapılmıştır. Manyetostriktif seviye ölçer çalıştığında, elektronik bölmedeki puls üreteci gönderir bir başlangıç nabzı.Bu başlangıç darbesi dalga kılavuzu telinde iletildiğinde, dalga kılavuzu teli yönünde ilerleyen dönen bir manyetik alan oluşturur. Bu mekanik dalga iki yönde yayılır, ölçüm çubuğunun ucuna ulaşan mekanik dalga, ölçüm çubuğunun ucu tarafından emilir. sönümleyici, elektronik kutunun yönüne geri giden mekanik dalga, elektronik kutuya monte edilen enerji toplama mekanizması tarafından algılanır ve karşılık gelen bir akım darbesine dönüştürülür ve enerji toplama mekanizması daha sonra iki darbe arasındaki zaman farkını hesaplar. ölçülen sıvı seviyesinin yüksekliğini doğru bir şekilde ölçün.
NYCZ500 Manyetostriktif Sıvı Seviye Ölçer Tasarım Özelliği
1. Daha geniş uygulanabilirlik, çeşitli prob formları, çeşitli proses bağlantı formları, çeşitli üretim malzemeleri, özelleştirilebilir tasarım;
2. Güvenilirlik: Manyetostriktif seviye ölçer dalga kılavuzu ilkesini benimsediğinden, mekanik hareketli parça yoktur, bu nedenle sürtünme veya aşınma yoktur.Dönüştürücünün tamamı paslanmaz çelik bir boru içine yerleştirilmiştir ve ölçüm ortamı temassız, güvenilir sensör çalışması, uzun ömürlüdür.
3. Yüksek doğruluk: Manyetostriktif seviye ölçer dalga kılavuzu darbesi ile çalıştığından, ölçülen yer değiştirme, başlangıç darbesinin ve bitiş darbesinin zamanını ölçerek belirlenir, bu nedenle ölçüm doğruluğu yüksektir ve çözünürlük %0.01 FS'den daha iyidir, bu da diğer sensörlerle doğruluğa ulaşmak zordur.
4. İyi güvenlik: Manyetostriktif seviye ölçer, özellikle kimyasal malzemelerin ve yanıcı sıvıların ölçümü için uygun, kendinden güvenli, kullanımı güvenli, yüksek patlamaya dayanıklı performansa sahiptir.Manuel ölçümün güvensizliğinden kaçınarak ölçüm yaparken tankın kapağını açmaya gerek yoktur.
5. Manyetostriktif seviye ölçerin kurulumu ve bakımı kolaydır: Manyetostriktif seviye ölçer, genellikle, özellikle yeraltı depolama tanklarının ve halihazırda faaliyette olan tankların montajı için uygun olan, tankın üstündeki mevcut delikten kurulur ve etkileyemez. Kurulum işlemi sırasında normal üretim.
NYCZ500 Manyetostriktif Sıvı Seviye Ölçer Teknik Parametreler
| Sıradan uygulama | Sıvı seviye ölçümü |
| Anten formu | Prob tipi, kablo tipi |
| Anten Malzemesi | 304, 316L (isteğe bağlı) |
| Ölçüm aralığı | 0-50～5000mm(kablo tipi: 25m) |
| Ölçüm doğruluğu | ＜%0,25(Aralık＜20m) |
| Ölçüm açısı | 10° |
| Güç kaynağı | 24VDC(iki hat, dört hat), 220VAC |
| Proses sıcaklığı | -40～+200℃ |
| Proses basıncı | -0.1~10.0MPa |
| Proses bağlantısı | Diş, Flanş, Braket (isteğe bağlı) |
| Sinyal çıkışı | 4...20mA/HART/RS485... |
| Çalışma akımı | 4...20mA |
| Yük karakteristiği | Akım çıkışı için maksimum yük direnci 600Ω;voltaj çıkışı için maksimum yük direnci 2mA |
| Tepki Süresi | 0.2-5ms |
| Koruma seviyesi | IP65,IP67,IP68(opsiyonel) |
| Patlamaya dayanıklı sınıf | ExiaⅡCT6 Ga;ExiaⅡCT6 Gb |
NYCZ500 Manyetostriktif Sıvı Seviye Ölçer Uygulama Alanı
1. Endüstriyel saha seviye ölçümü ve kontrolü
2. Tank seviye ölçümü ve kontrolü
3. Kimyasal proseste sıvı seviye kontrolü
4. İlaç tankının sıvı seviyesi kontrolü
5. Yiyecek ve içecek tankı kontrolü
6. Baraj suyu seviyesi izleme
7. İçme suyu ve kanalizasyon arıtma
8. Yağ-su arayüzü ölçümü ve kontrolü
9. Benzin istasyonu ölçüm yönetim sistemi
10. Diğer sıvı seviye ölçümü ve kontrolü...
