Ürün ayrıntıları:
|
| Sıradan uygulama: | Sıvı, aşındırıcı sıvı | Anten Malzemesi: | PTFE, 304, 316 |
|---|---|---|---|
| Ölçüm aralığı: | 6m, 20m | Güç kaynağı: | 24VDC |
| sinyal çıkışı: | 4...20mA/HART/RS485/Modbus... | Proses Sıcaklığı: | -40 ~ +130℃, -184 ~ +260℃ |
| Proses Basıncı: | -0.1~1.6MPa | Proses bağlantısı: | Diş, flanş (isteğe bağlı) |
| Vurgulamak: | RF Kapasitans Seviye Ölçer,Sıvı Kapasitans Seviye Ölçer,24VDC RF Seviye Ölçer |
||

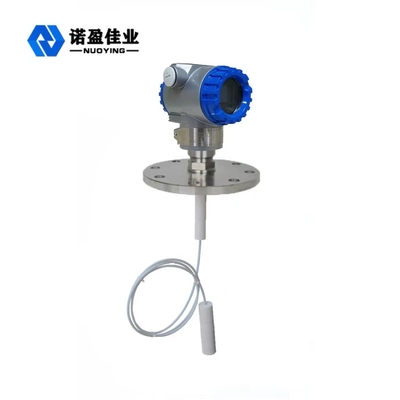

Sıcak Satış 24VDC Sıvı NYDR-3051 RF Kondansatör Seviye Ölçer
NYDR-3051 RF Kondansatör Seviye Ölçer Çalışma Prensibi
RF kapasitans seviyesi ölçer, radyo frekansı (RF) kapasitans teknolojisi temelinde çalışır.Proba bir radyo frekansı uygulanır ve çevredeki ortamın neden olduğu etki sürekli analiz ile belirlenir.Tüm malzemelerin bir dielektrik sabiti olduğundan ve iletkenlikleri havanınkinden farklı olduğundan, küçük kapasitans kaymalarının tepki verdiği toplam empedans, prob malzeme ile temas halindeyken değişir.Enerji verilmiş sonda ve kap duvarı kapasitörün iki kutuplu plakasını oluşturduğundan, sondanın yalıtkanı ve çevreleyen hava dielektrik malzeme haline gelir ve hava (dielektrik sabiti 1.0) başka bir malzeme ile değiştirildiğinde (dielektrik sabiti > 10), kapasitans değerindeki değişiklik empedansta değişikliğe neden olur.Bu etki devre tarafından ölçülür ve ardından hassasiyet ayarı (devre) tarafından oluşturulan referans referans çerçevesi ile karşılaştırılır.
NYDR-3051 RF Kondansatör Seviye Ölçer Tasarım Özelliği
1. Modüler dönüştürücü ve sensör entegrasyonu, hareketli parça yok, yüksek güvenilirlik, güçlü parazit önleme özelliği.
2. Daha geniş uygulanabilirlik, çeşitli prob formları, çeşitli proses bağlantı formları, çeşitli üretim malzemeleri, özelleştirilebilir tasarım.
3. Kurulumu, hata ayıklaması ve bakımı son derece kolaydır.
NYDR-3051 RF Kondansatör Seviye Ölçer Teknik Parametreler
| Sıradan uygulama | Sıvı, aşındırıcı sıvı |
| Anten formu | Kablo tipi, direk tipi |
| Anten malzemesi | PTFE, 304, 316 |
| Ölçüm aralığı | 6m, 20m |
| Güç kaynağı | 24VDC |
| Sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -40 ~ +130℃, -184 ~ +260℃ |
| Devre sıcaklığı direnci | -40 ~ +80℃ |
| Proses basıncı | -0.1~1.6MPa |
| Proses bağlantısı | Diş, flanş (isteğe bağlı) |
| Zaman gecikmesi | 0-30s sürekli ayarlanabilir |
| Elektrik kesintisi koruması | Yüksek ve düşük mod, alan ayarı |
| Elektrik arayüzü | M20×1.5, 1/2 ''NPT |
| Koruma sınıfı | IP65,IP67,IP68(opsiyonel) |
| Patlamaya dayanıklı | Exia II CT6 Ga, Exd II CT6 Gb |
